Bedieneinheit

Die Bedieneinheit am Lenker ist der Bordcomputer. Sie steuert das System und alle Anzeigen am
Bildschirm über sechs Tasten.

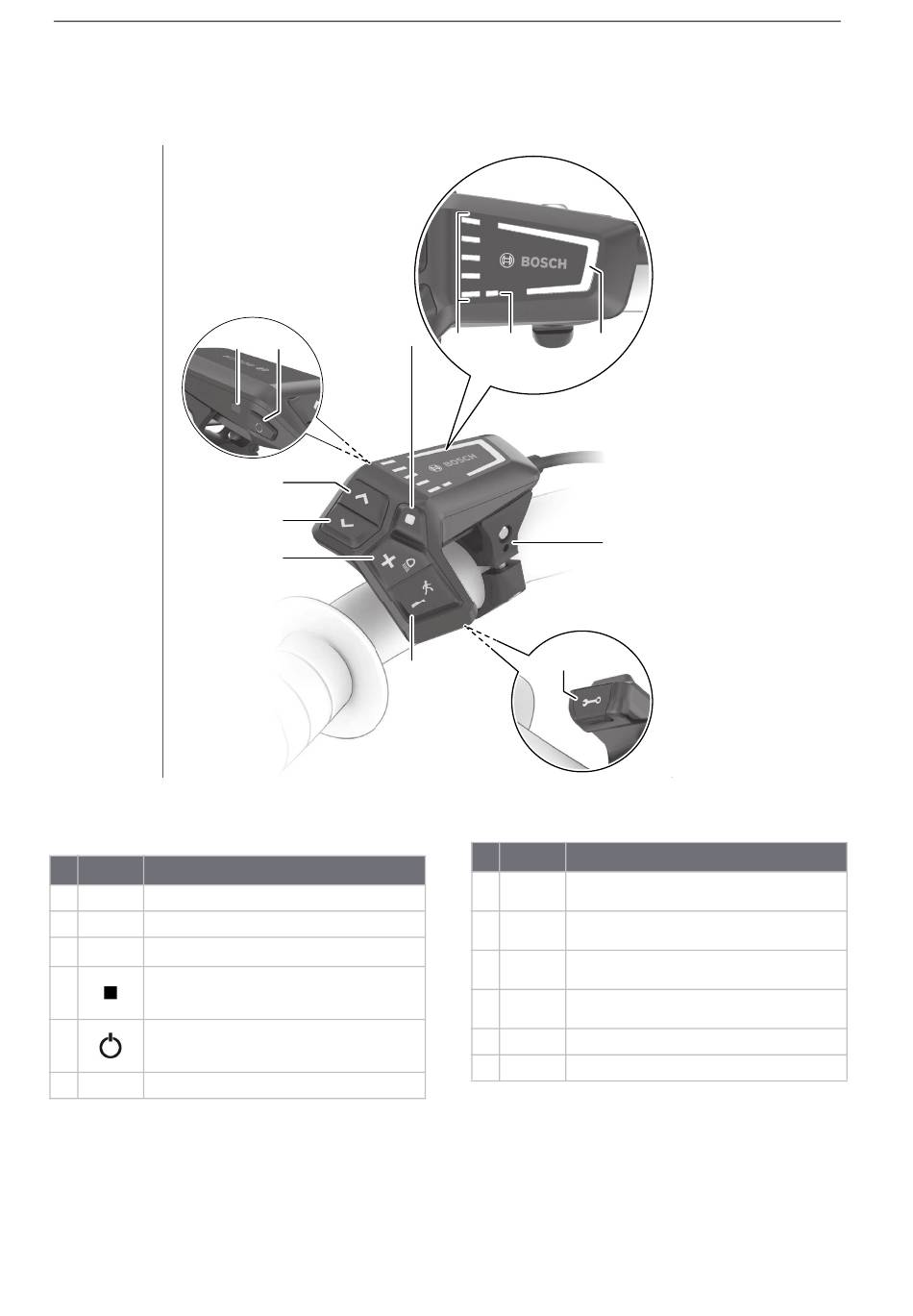

Abbildung 45: Übersicht Bedieneinheit BOSCH LCD Remote
Symbol Name
1 Anzeige gewählter Unterstützungsgrad
2 Anzeige ABS (optional)
3 Ladezustandsanzeige (Bedieneinheit)
4 Auswahl-Taste
5 Ein-Aus-Taste (Bedieneinheit)
6 Umgebungslichtsensor
Tabelle 13: Übersicht Bedieneinheit
