Motor Montieren - Zemo SU- E FS 12 + Originalbetriebsanleitung

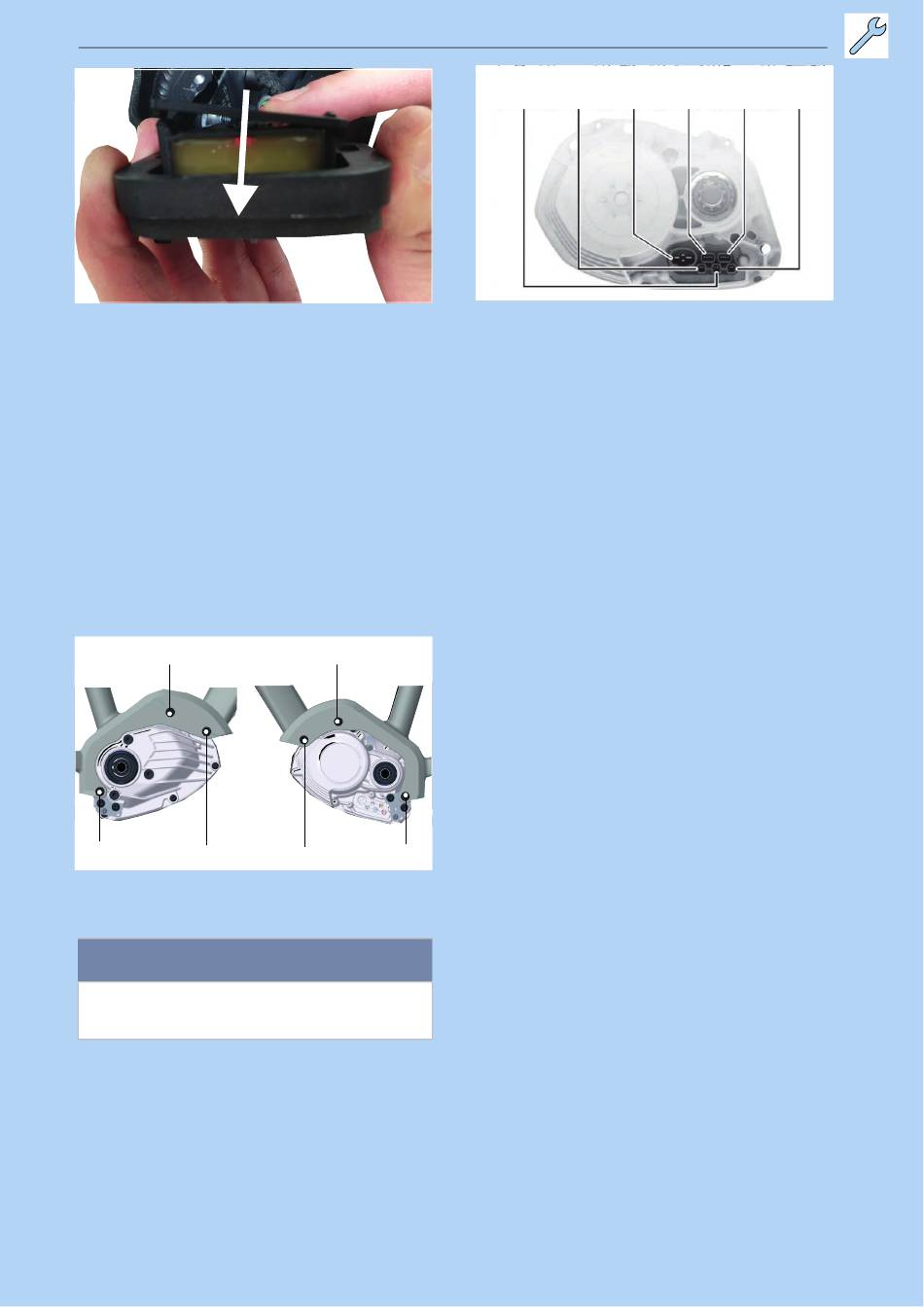

Abbildung 70: Klips festklemmen
27 Akkuhalterung umdrehen und in den Rahmen
auf die Aluminiumabstandshalter setzen.
28 Die Schrauben am Akkuhalter mit einem
TORX® T25 Schlüssel festziehen. Durch den
Rahmen die Konter-Mutter festhalten.

Motor montieren

29 Motor einsetzen.
30 Motor durch eine zweite Person festhalten.
31 Motorschrauben mit Torx Plus® IP40 in der
Reihenfolge 1 - 2 - 3 - 4 - 5 - 6 mit 20 ± 2 Nm
festziehen.
3
5
1
Abbildung 71: Lage Motorschrauben 1 bis 6
32 Kabel korrekt verbinden.
Hinweis
Der Motor kann durch falsches Anschließen
zerstört werden.
MY22Z0a - 51_1.0_17.05.2022
4
2 5
1 2 3
Abbildung 72: Lage Anschluss Motor Performance Line
CX (BDU450 CX)
Montage
4 5 6
87
