Kurbelsatz Einbauen; Riemen Einbauen - Zemo SU- E FS 12 + Originalbetriebsanleitung

Position Anschluss
1 Scheinwerfer
2 Geschwindig-
keitssensor
3 Akku
4 Bildschirm
5 Power Port
6 Rücklicht*
Tabelle 29: Beschreibung Anschluss
* Bei Fahrzeugen mit Bremslichtfunktion, das
Rücklicht- zusammen mit dem Bremslicht- und
wenn vorhanden mit dem GPS-Kabel in Position
5, Power Port, verbunden.

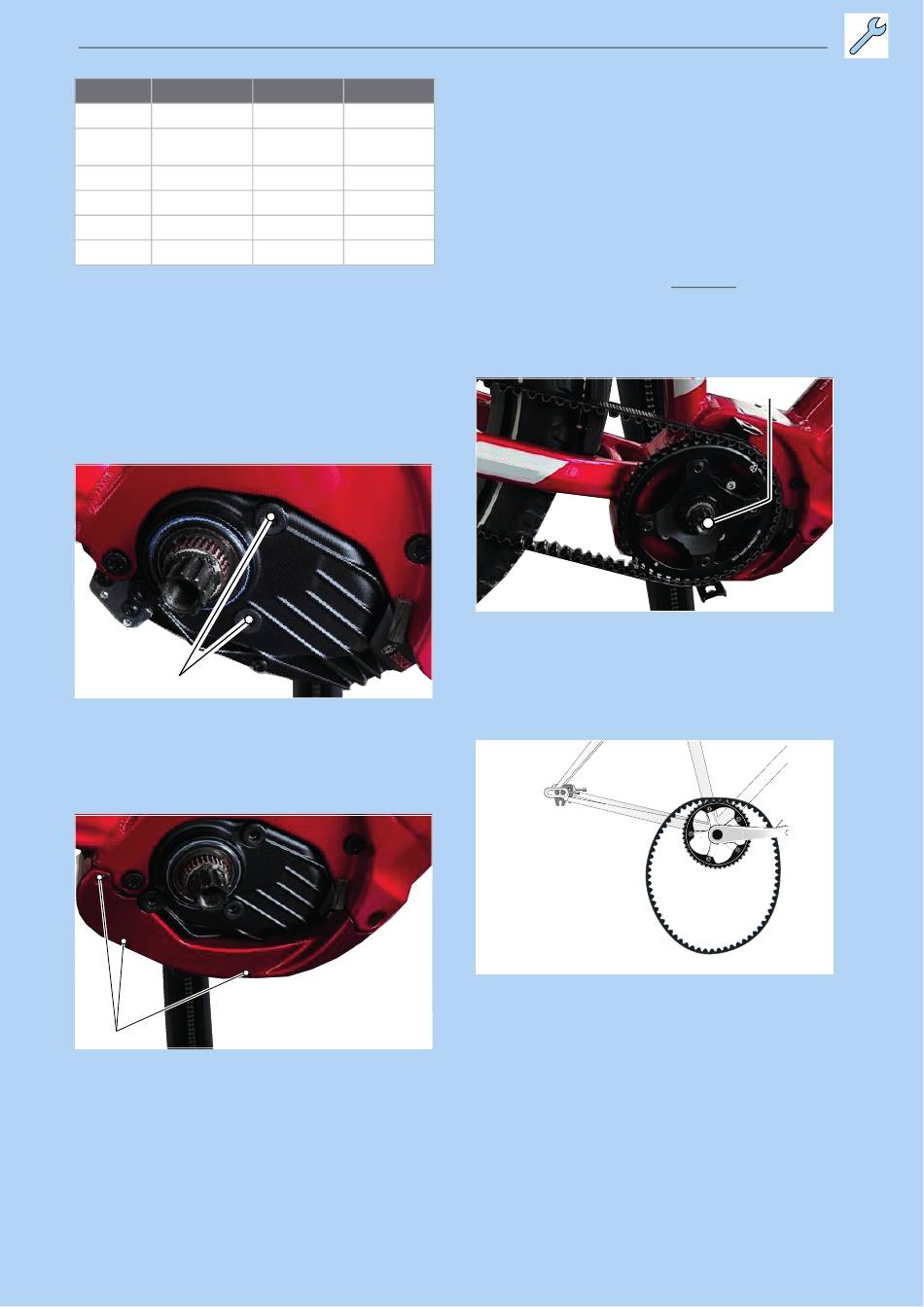

33 Das Motorcover ansetzen. Die 2
Befestigungsschrauben Motorcover mit
Torx® TX 20 und 2 ± 0,5 Nm festziehen.
1
Abbildung 73: Lage Befestigungsschrauben (1)
34 Die 3 Befestigungsschrauben unteres
Motorcover mit Torx® TX 20 und 2 ± 0,5 Nm
festziehen.
1
Abbildung 74: Befestigungsschrauben unteres
Motorcover (1)
MY22Z0a - 51_1.0_17.05.2022
Farbe Spannung
blau 12 V
grau mind. 3,3 V
schwarz 36 V
schwarz 12 V
schwarz 12 V
schwarz 12 V

Kurbelsatz einbauen

35 Verzahnung der Kurbelwellen einfetten.
Riemenscheibe bzw. Kettenrad leicht fetten.
Riemenscheibe bzw. Kettenrad auf die
Kurbelwelle setzten.
36 Kurbel aufsetzen. Mit BOSCH-Tool und einer
Ratsche linksherum herum die Kurbel
festziehen.
37 Die Kurbelschraube mit vorgegebenen
Anziehmoment (Kapitel
3.5.10.21) festziehen.
38 Mit einem Innensechskant-Aufsatzr die
Halteschrauben links und rechts festziehen.
Abbildung 75: Beispioel Riemenscheibe befestigen

Riemen einbauen

39 Riemen bzw. Kette über die Riemenscheibe
bzw. das Kettenrad ziehen.
Abbildung 76: Riemen einbauen
Montage
3.5.10.20 und
1
88
