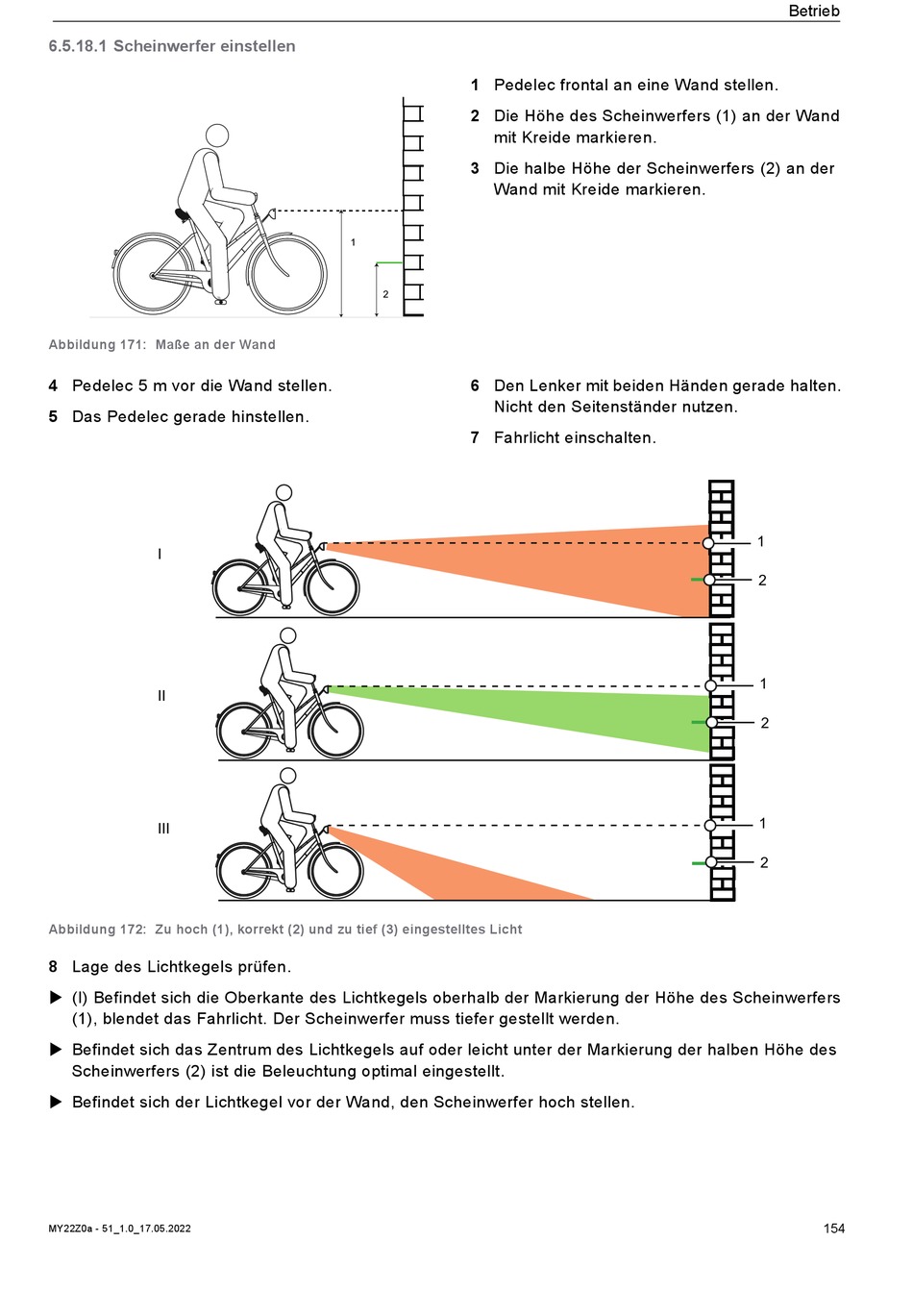

6.5.18.1 Scheinwerfer einstellen

Abbildung 171: Maße an der Wand
4 Pedelec 5 m vor die Wand stellen.
5 Das Pedelec gerade hinstellen.
I
II
III
Abbildung 172: Zu hoch (1), korrekt (2) und zu tief (3) eingestelltes Licht
8 Lage des Lichtkegels prüfen.
 (I) Befindet sich die Oberkante des Lichtkegels oberhalb der Markierung der Höhe des Scheinwerfers
(1), blendet das Fahrlicht. Der Scheinwerfer muss tiefer gestellt werden.
 Befindet sich das Zentrum des Lichtkegels auf oder leicht unter der Markierung der halben Höhe des
Scheinwerfers (2) ist die Beleuchtung optimal eingestellt.
 Befindet sich der Lichtkegel vor der Wand, den Scheinwerfer hoch stellen.
MY22Z0a - 51_1.0_17.05.2022
1 Pedelec frontal an eine Wand stellen.
2 Die Höhe des Scheinwerfers (1) an der Wand
mit Kreide markieren.
3 Die halbe Höhe der Scheinwerfers (2) an der
Wand mit Kreide markieren.
1
2
6 Den Lenker mit beiden Händen gerade halten.
Nicht den Seitenständer nutzen.
7 Fahrlicht einschalten.
Betrieb
1
2
1
2
1
2
