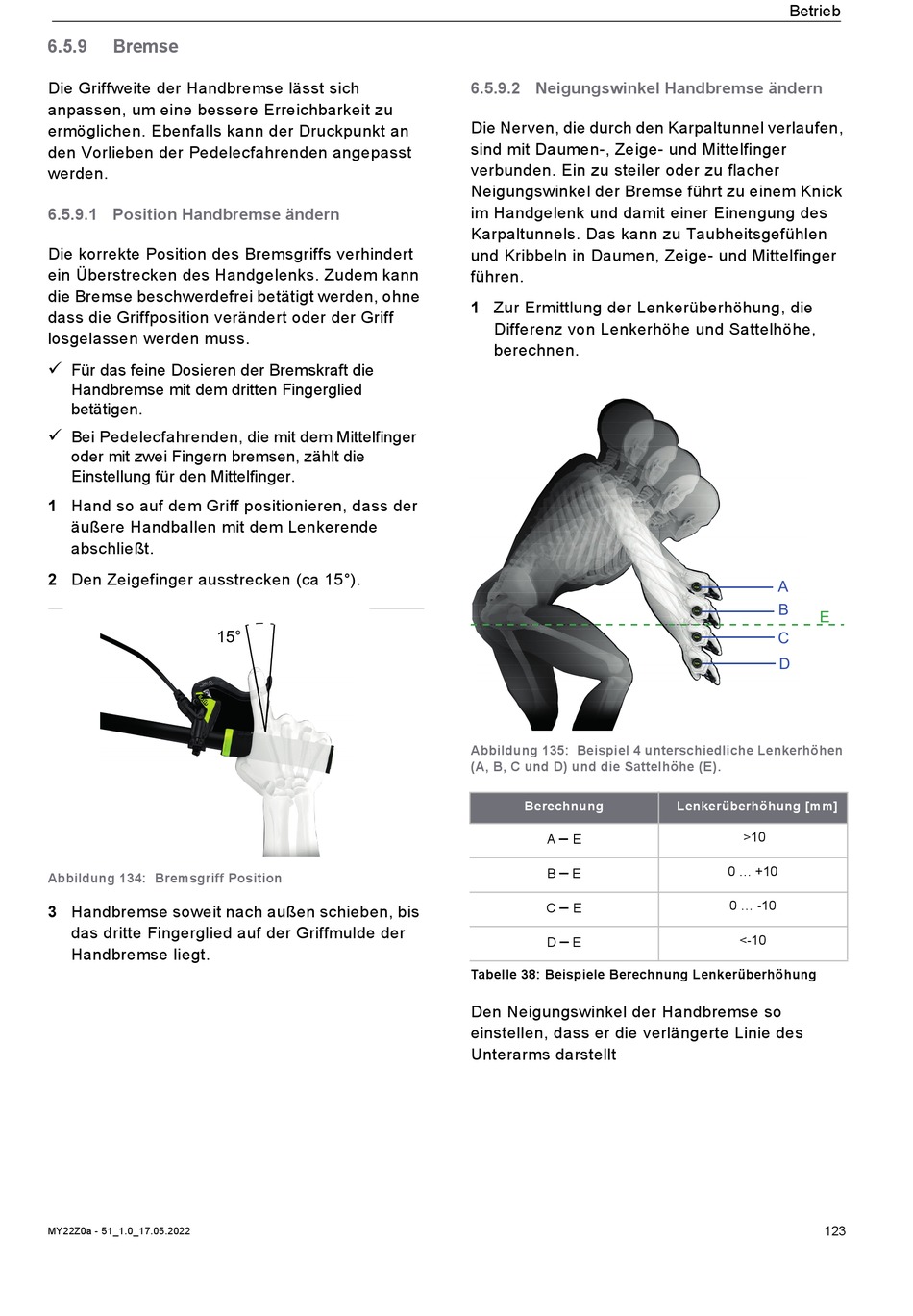

6.5.9
Bremse
Die Griffweite der Handbremse lässt sich
anpassen, um eine bessere Erreichbarkeit zu
ermöglichen. Ebenfalls kann der Druckpunkt an
den Vorlieben der Pedelecfahrenden angepasst
werden.
6.5.9.1 Position Handbremse ändern
Die korrekte Position des Bremsgriffs verhindert
ein Überstrecken des Handgelenks. Zudem kann
die Bremse beschwerdefrei betätigt werden, ohne
dass die Griffposition verändert oder der Griff
losgelassen werden muss.
Für das feine Dosieren der Bremskraft die
Handbremse mit dem dritten Fingerglied
betätigen.
Bei Pedelecfahrenden, die mit dem Mittelfinger
oder mit zwei Fingern bremsen, zählt die
Einstellung für den Mittelfinger.
1 Hand so auf dem Griff positionieren, dass der
äußere Handballen mit dem Lenkerende
abschließt.
2 Den Zeigefinger ausstrecken (ca 15°).
15°
Abbildung 134: Bremsgriff Position
3 Handbremse soweit nach außen schieben, bis
das dritte Fingerglied auf der Griffmulde der
Handbremse liegt.
MY22Z0a - 51_1.0_17.05.2022
6.5.9.2 Neigungswinkel Handbremse ändern
Die Nerven, die durch den Karpaltunnel verlaufen,
sind mit Daumen-, Zeige- und Mittelfinger
verbunden. Ein zu steiler oder zu flacher
Neigungswinkel der Bremse führt zu einem Knick
im Handgelenk und damit einer Einengung des
Karpaltunnels. Das kann zu Taubheitsgefühlen
und Kribbeln in Daumen, Zeige- und Mittelfinger
führen.
1 Zur Ermittlung der Lenkerüberhöhung, die
Differenz von Lenkerhöhe und Sattelhöhe,
berechnen.
Abbildung 135: Beispiel 4 unterschiedliche Lenkerhöhen
(A, B, C und D) und die Sattelhöhe (E)
Berechnung
–
A
E
–
B
E
–
C
E
–
D
E
Tabelle 38: Beispiele Berechnung Lenkerüberhöhung
Den Neigungswinkel der Handbremse so
einstellen, dass er die verlängerte Linie des
Unterarms darstellt
Betrieb
A
B
E
C
D
.
Lenkerüberhöhung [mm]
>10
0 ... +10
0 ... -10
<-10
123
