Aufbau By.schulz G2 - Zemo SU- E FS 12 + Originalbetriebsanleitung

3.3.7

Aufbau by.Schulz G2

Die Parallelogramm Feder-Sattelstütze wurde
entwickelt, um ein Höchstmaß an Fahrkomfort zu
bieten. Die Federung ist progressiv ausgelegt,
d. h. dass das System auf leichte Stöße weich und
auf harte Stöße mit steigendem Federwiderstand
reagiert.
Beim Einfedern taucht die G.2 ST Parallelogramm
gefederte Sattelstütze bis zu ca.18 mm nach
hinten und ca. 22 mm nach unten ab.
Aufgrund der Verwendung einer hochbelastbaren
Flachdrahtstahlfeder sowie von technischen
2
3
4
5

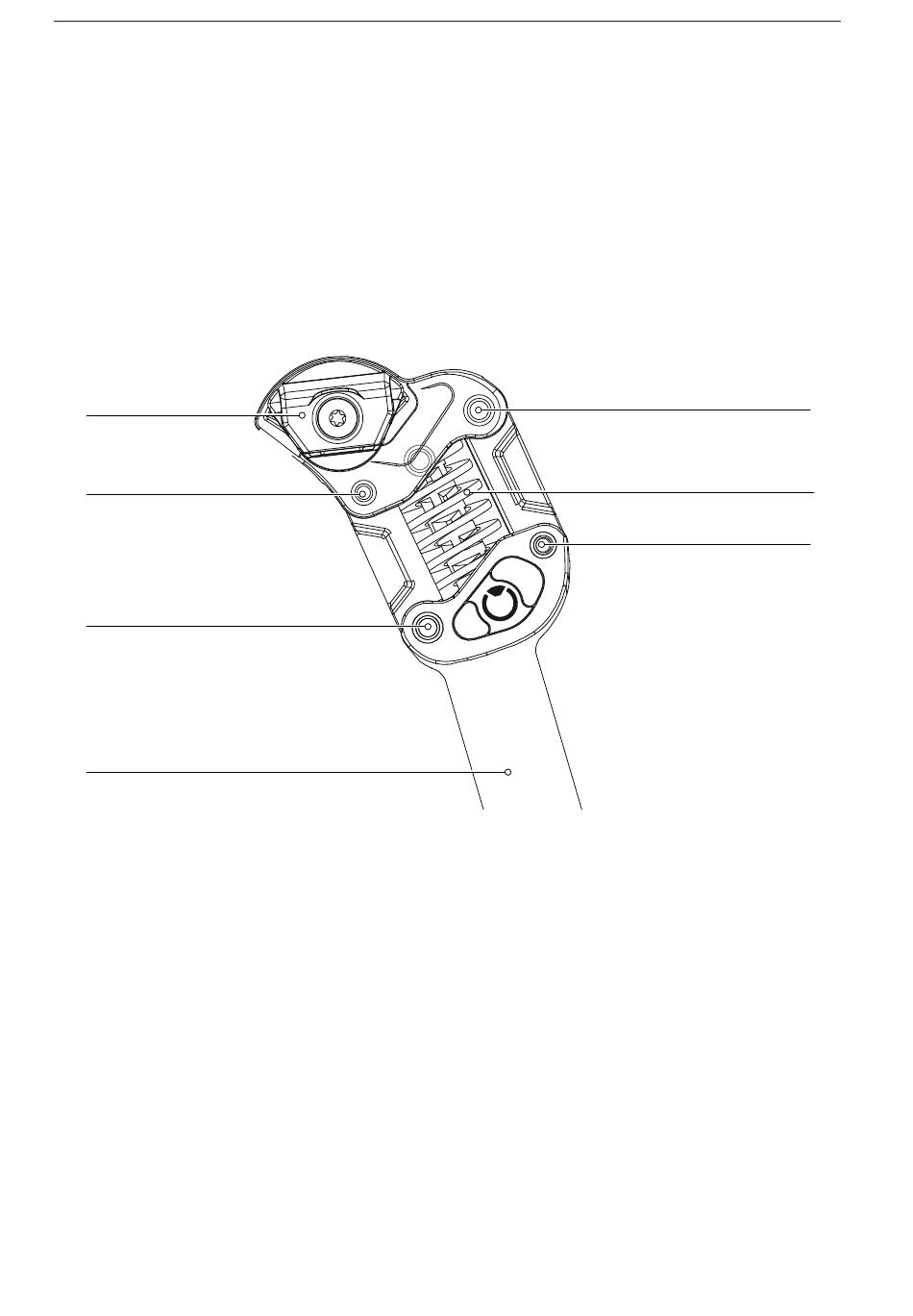

Abbildung 33: Aufbau By.Schulz Sattelstütze G2
1, 4 Großes Gleitlager
2 Kopf mit Feinverzahnung
3, 6 Kleines Gleitlager
5 Sattelstützenrohr mit Basisteil
7 Flachdrahtstahlfeder
MY22Z0a - 51_1.0_17.05.2022
Elastomeren führen selbst harte Stöße (z. B. beim
Durchfahren tiefer Schlaglöcher) nicht zu einem
Durchschlagen der Federung.
Zusätzlich wird die rückwärtige
Ausfederbewegung durch die halbkugelförmigen
Elastomere im Kopf- und Basisteil gedämpft. Zur
optimalen Anpassung der G.2 an das
Körpergewicht und die Fahrweise stehen leicht
austauschbare Federelemente mit
unterschiedlichen Federhärten und Dämpfern zur
Verfügung.
Beschreibung
1
7
6
47
