6.17

Pedelec mit Elektrischem Antriebssystem nutzen

6.17.1 Elektrisches Antriebssystem
einschalten
VORSICHT
!
Sturz durch fehlende Bremsbereitschaft
Das angeschaltetes Antriebssystem kann durch
eine Krafteinwirkung auf die Pedale aktiviert
werden. Wird der Antrieb unbeabsichtigt aktiviert
und die Bremse nicht erreicht, kann ein Sturz mit
Verletzungen entstehen.
 Niemals das Elektrische Antriebssystem
starten bzw. sofort ausschalten, wenn die
Bremse nicht sicher erreicht werden kann.
Ein ausreichend geladener Akku ist ins Pedelec

eingesetzt.
 Der Akku sitzt fest und ist abgeschlossen. Der
Akku-Schlüssel ist entfernt.
Der Geschwindigkeitssensor ist korrekt

angeschlossen.
Es gibt zwei Möglichkeiten, das Antriebssystem
einzuschalten.
Ein-Aus-Taste (Bedieneinheit)
 Kurz (<3 Sekunde) auf die Ein-Aus-Taste
(Bedieneinheit) drücken.
1

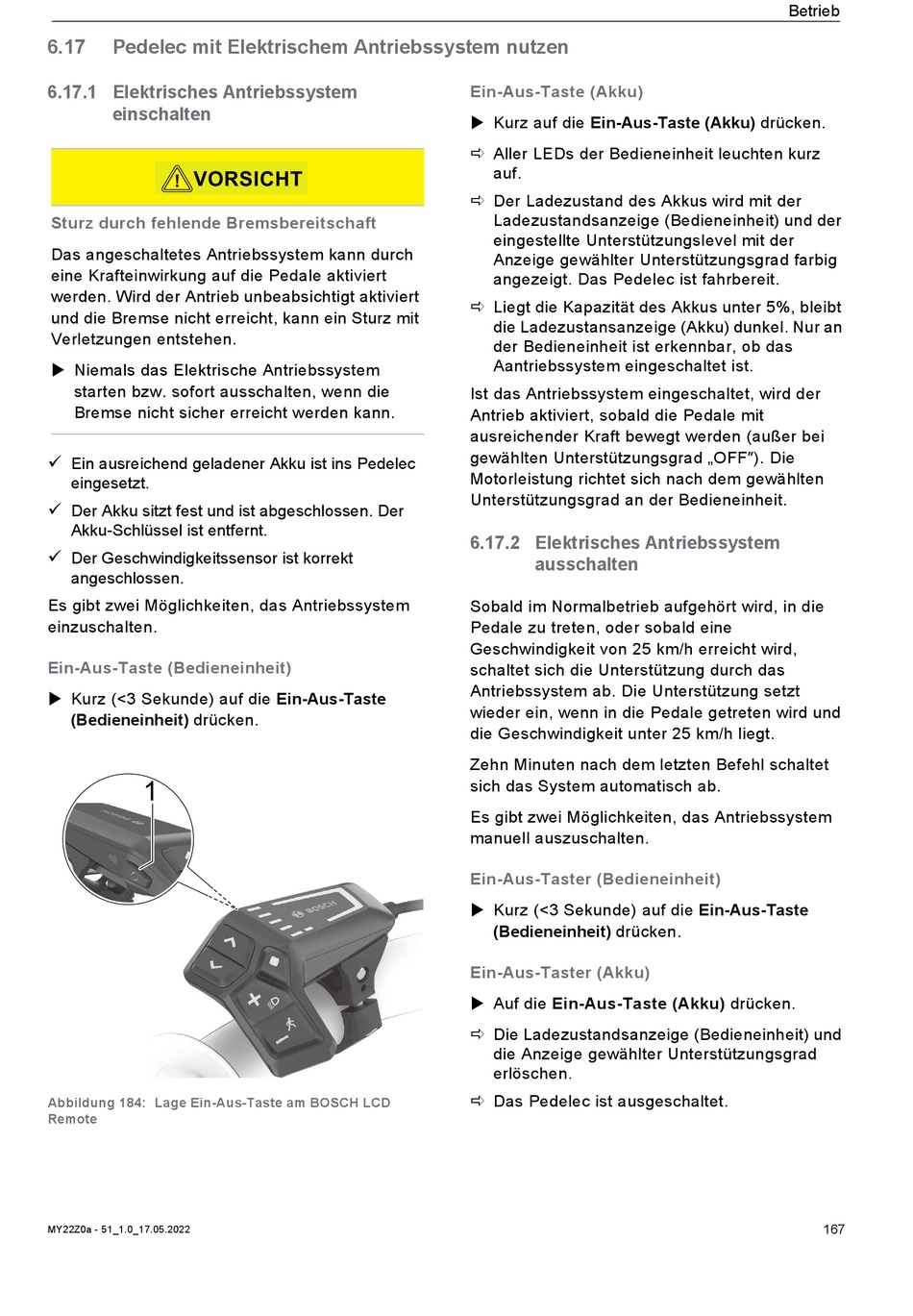

Abbildung 184: Lage Ein-Aus-Taste am BOSCH LCD
Remote
MY22Z0a - 51_1.0_17.05.2022
Ein-Aus-Taste (Akku)
 Kurz auf die Ein-Aus-Taste (Akku) drücken.
 Aller LEDs der Bedieneinheit leuchten kurz
auf.
 Der Ladezustand des Akkus wird mit der
Ladezustandsanzeige (Bedieneinheit) und der
eingestellte Unterstützungslevel mit der
Anzeige gewählter Unterstützungsgrad farbig
angezeigt. Das Pedelec ist fahrbereit.
 Liegt die Kapazität des Akkus unter 5%, bleibt
die Ladezustansanzeige (Akku) dunkel. Nur an
der Bedieneinheit ist erkennbar, ob das
Aantriebssystem eingeschaltet ist.
Ist das Antriebssystem eingeschaltet, wird der
Antrieb aktiviert, sobald die Pedale mit
ausreichender Kraft bewegt werden (außer bei
gewählten Unterstützungsgrad „OFF"). Die
Motorleistung richtet sich nach dem gewählten
Unterstützungsgrad an der Bedieneinheit.
6.17.2 Elektrisches Antriebssystem
ausschalten
Sobald im Normalbetrieb aufgehört wird, in die
Pedale zu treten, oder sobald eine
Geschwindigkeit von 25 km/h erreicht wird,
schaltet sich die Unterstützung durch das
Antriebssystem ab. Die Unterstützung setzt
wieder ein, wenn in die Pedale getreten wird und
die Geschwindigkeit unter 25 km/h liegt.
Zehn Minuten nach dem letzten Befehl schaltet
sich das System automatisch ab.
Es gibt zwei Möglichkeiten, das Antriebssystem
manuell auszuschalten.
Ein-Aus-Taster (Bedieneinheit)
 Kurz (<3 Sekunde) auf die Ein-Aus-Taste
(Bedieneinheit) drücken.
Ein-Aus-Taster (Akku)
 Auf die Ein-Aus-Taste (Akku) drücken.
 Die Ladezustandsanzeige (Bedieneinheit) und
die Anzeige gewählter Unterstützungsgrad
erlöschen.
 Das Pedelec ist ausgeschaltet.
Betrieb
167
