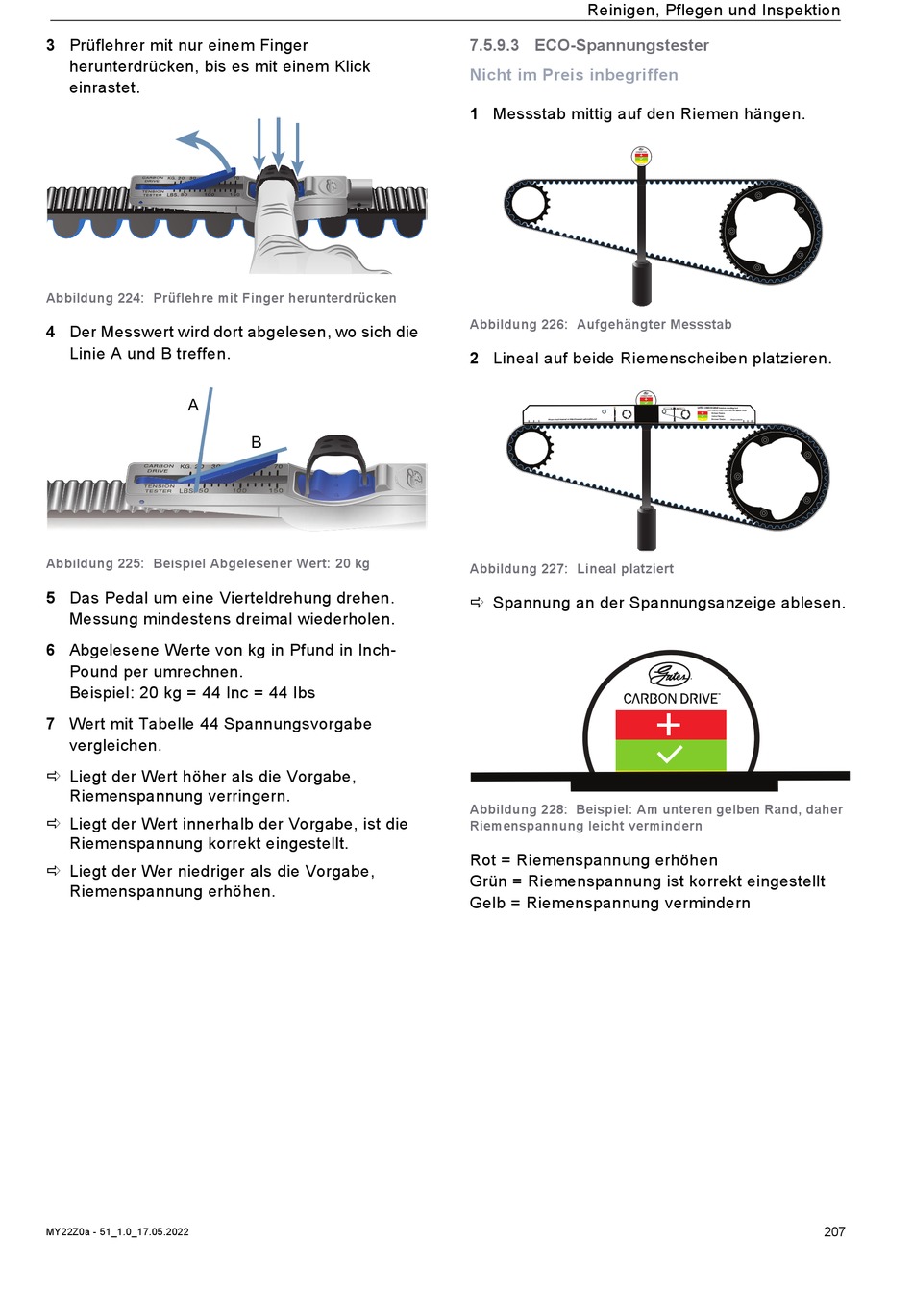

3 Prüflehrer mit nur einem Finger
herunterdrücken, bis es mit einem Klick
einrastet.
Abbildung 224: Prüflehre mit Finger herunterdrücken
4 Der Messwert wird dort abgelesen, wo sich die
Linie A und B treffen.
A
Abbildung 225: Beispiel Abgelesener Wert: 20 kg
5 Das Pedal um eine Vierteldrehung drehen.
Messung mindestens dreimal wiederholen.
6 Abgelesene Werte von kg in Pfund in Inch-
Pound per umrechnen.
Beispiel: 20 kg = 44 Inc = 44 Ibs
7 Wert mit Tabelle 44 Spannungsvorgabe
vergleichen.
 Liegt der Wert höher als die Vorgabe,
Riemenspannung verringern.
 Liegt der Wert innerhalb der Vorgabe, ist die
Riemenspannung korrekt eingestellt.
 Liegt der Wer niedriger als die Vorgabe,
Riemenspannung erhöhen.
MY22Z0a - 51_1.0_17.05.2022
B
Reinigen, Pflegen und Inspektion

7.5.9.3 ECO-Spannungstester

Nicht im Preis inbegriffen
1 Messstab mittig auf den Riemen hängen.
Abbildung 226: Aufgehängter Messstab
2 Lineal auf beide Riemenscheiben platzieren.
Abbildung 227: Lineal platziert
 Spannung an der Spannungsanzeige ablesen.
Abbildung 228: Beispiel: Am unteren gelben Rand, daher
Riemenspannung leicht vermindern
Rot = Riemenspannung erhöhen
Grün = Riemenspannung ist korrekt eingestellt
Gelb = Riemenspannung vermindern
