Zemo SU- E FS 12 + Originalbetriebsanleitung Seite 94

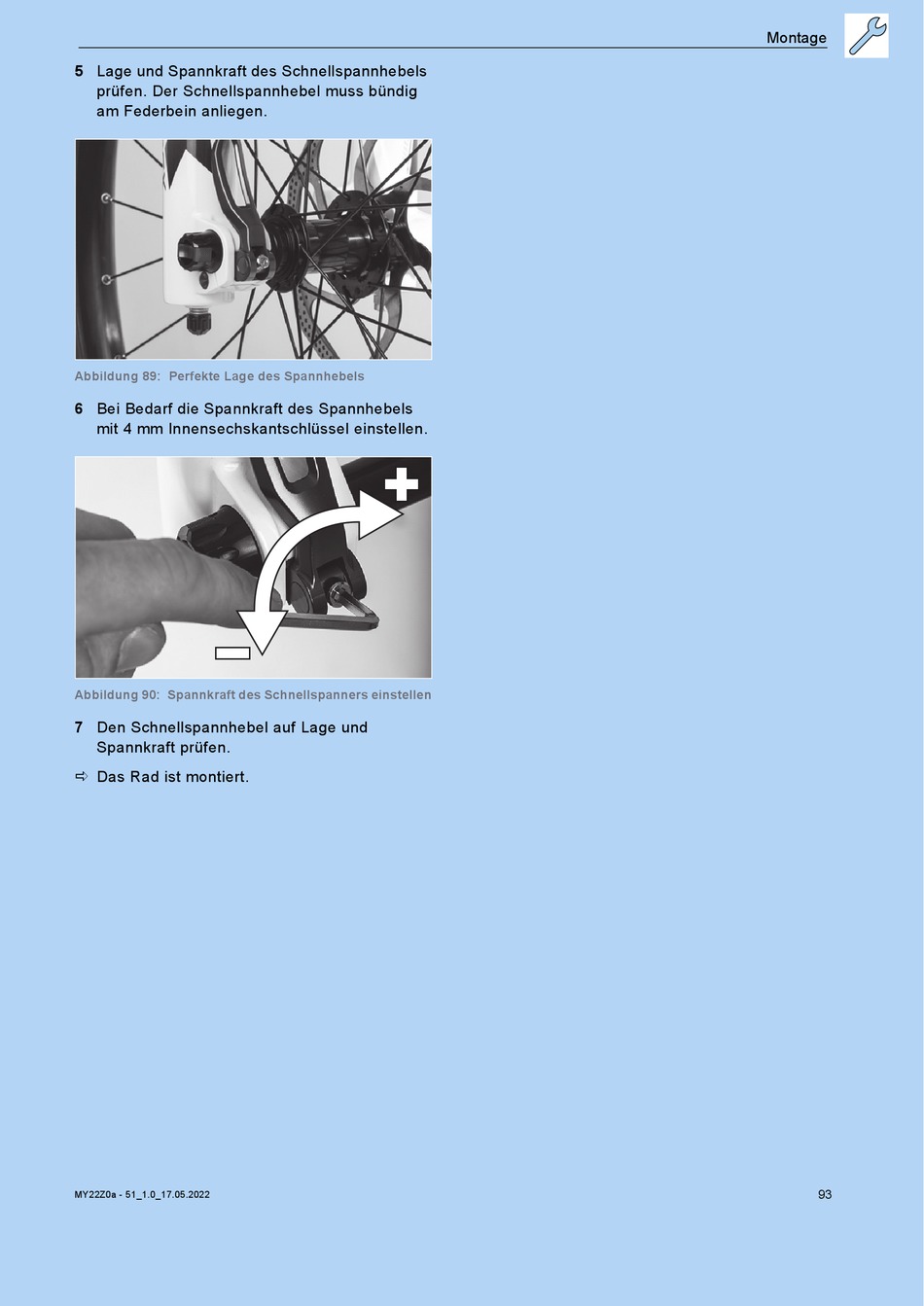

5 Lage und Spannkraft des Schnellspannhebels
prüfen. Der Schnellspannhebel muss bündig
am Federbein anliegen.
Abbildung 89: Perfekte Lage des Spannhebels
6 Bei Bedarf die Spannkraft des Spannhebels
mit 4 mm Innensechskantschlüssel einstellen.
Abbildung 90: Spannkraft des Schnellspanners einstellen
7 Den Schnellspannhebel auf Lage und
Spannkraft prüfen.
 Das Rad ist montiert.
MY22Z0a - 51_1.0_17.05.2022
Montage
93
