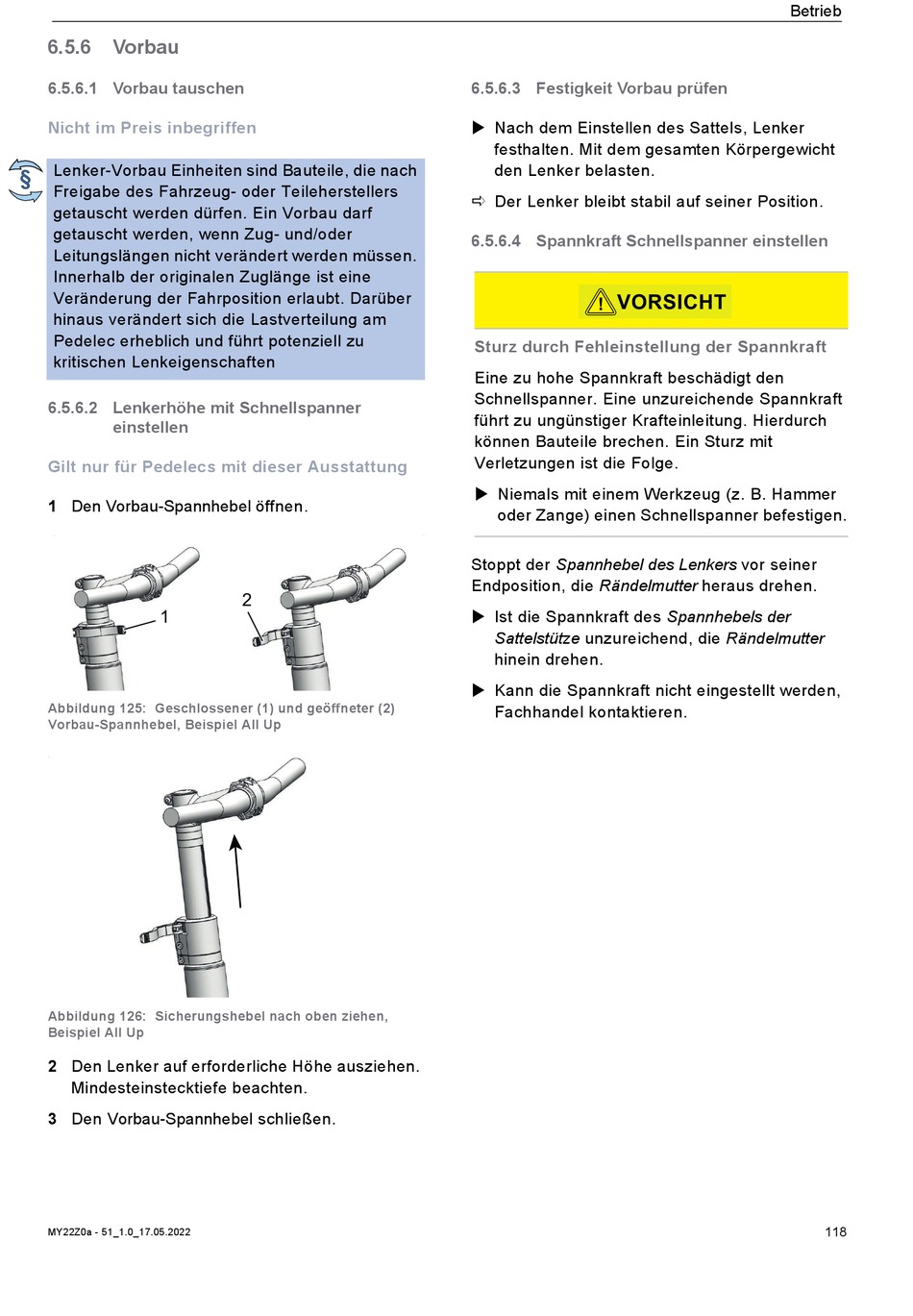

6.5.6

Vorbau

6.5.6.1 Vorbau tauschen

Nicht im Preis inbegriffen
Lenker-Vorbau Einheiten sind Bauteile, die nach
§
Freigabe des Fahrzeug- oder Teileherstellers
getauscht werden dürfen. Ein Vorbau darf
getauscht werden, wenn Zug- und/oder
Leitungslängen nicht verändert werden müssen.
Innerhalb der originalen Zuglänge ist eine
Veränderung der Fahrposition erlaubt. Darüber
hinaus verändert sich die Lastverteilung am
Pedelec erheblich und führt potenziell zu
kritischen Lenkeigenschaften
6.5.6.2 Lenkerhöhe mit Schnellspanner
einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
1 Den Vorbau-Spannhebel öffnen.
1
Abbildung 125: Geschlossener (1) und geöffneter (2)
Vorbau-Spannhebel, Beispiel All Up
Abbildung 126: Sicherungshebel nach oben ziehen,
Beispiel All Up
2 Den Lenker auf erforderliche Höhe ausziehen.
Mindesteinstecktiefe beachten.
3 Den Vorbau-Spannhebel schließen.
MY22Z0a - 51_1.0_17.05.2022
2
6.5.6.3 Festigkeit Vorbau prüfen
 Nach dem Einstellen des Sattels, Lenker
festhalten. Mit dem gesamten Körpergewicht
den Lenker belasten.
 Der Lenker bleibt stabil auf seiner Position.

6.5.6.4 Spannkraft Schnellspanner einstellen

VORSICHT
!
Sturz durch Fehleinstellung der Spannkraft
Eine zu hohe Spannkraft beschädigt den
Schnellspanner. Eine unzureichende Spannkraft
führt zu ungünstiger Krafteinleitung. Hierdurch
können Bauteile brechen. Ein Sturz mit
Verletzungen ist die Folge.
 Niemals mit einem Werkzeug (z. B. Hammer
oder Zange) einen Schnellspanner befestigen.
Stoppt der Spannhebel des Lenkers vor seiner
Endposition, die Rändelmutter heraus drehen.
 Ist die Spannkraft des Spannhebels der
Sattelstütze unzureichend, die Rändelmutter
hinein drehen.
 Kann die Spannkraft nicht eingestellt werden,
Fachhandel kontaktieren.
Betrieb
118
