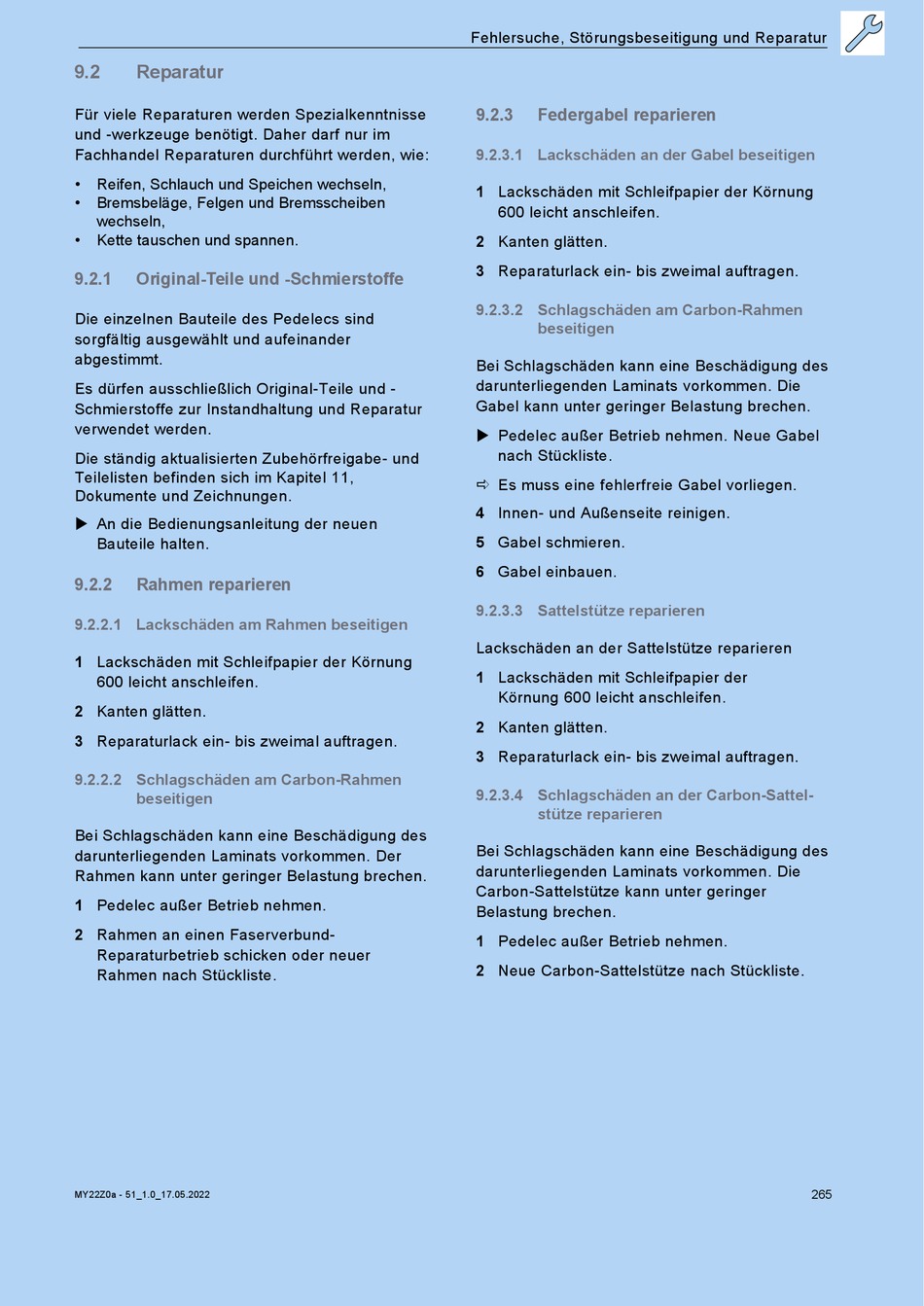

9.2

Reparatur

Für viele Reparaturen werden Spezialkenntnisse
und -werkzeuge benötigt. Daher darf nur im
Fachhandel Reparaturen durchführt werden, wie:
• Reifen, Schlauch und Speichen wechseln,
• Bremsbeläge, Felgen und Bremsscheiben
wechseln,
• Kette tauschen und spannen.
9.2.1

Original-Teile und -Schmierstoffe

Die einzelnen Bauteile des Pedelecs sind
sorgfältig ausgewählt und aufeinander
abgestimmt.
Es dürfen ausschließlich Original-Teile und -
Schmierstoffe zur Instandhaltung und Reparatur
verwendet werden.
Die ständig aktualisierten Zubehörfreigabe- und
Teilelisten befinden sich im Kapitel 11,
Dokumente und Zeichnungen.
 An die Bedienungsanleitung der neuen
Bauteile halten.
9.2.2

Rahmen reparieren

9.2.2.1 Lackschäden am Rahmen beseitigen
1 Lackschäden mit Schleifpapier der Körnung
600 leicht anschleifen.
2 Kanten glätten.
3 Reparaturlack ein- bis zweimal auftragen.
9.2.2.2 Schlagschäden am Carbon-Rahmen
beseitigen
Bei Schlagschäden kann eine Beschädigung des
darunterliegenden Laminats vorkommen. Der
Rahmen kann unter geringer Belastung brechen.
1 Pedelec außer Betrieb nehmen.
2 Rahmen an einen Faserverbund-
Reparaturbetrieb schicken oder neuer
Rahmen nach Stückliste.
MY22Z0a - 51_1.0_17.05.2022
Fehlersuche, Störungsbeseitigung und Reparatur
9.2.3

Federgabel reparieren

9.2.3.1 Lackschäden an der Gabel beseitigen
1 Lackschäden mit Schleifpapier der Körnung
600 leicht anschleifen.
2 Kanten glätten.
3 Reparaturlack ein- bis zweimal auftragen.
9.2.3.2 Schlagschäden am Carbon-Rahmen
beseitigen
Bei Schlagschäden kann eine Beschädigung des
darunterliegenden Laminats vorkommen. Die
Gabel kann unter geringer Belastung brechen.
 Pedelec außer Betrieb nehmen. Neue Gabel
nach Stückliste.
 Es muss eine fehlerfreie Gabel vorliegen.
4 Innen- und Außenseite reinigen.
5 Gabel schmieren.
6 Gabel einbauen.
9.2.3.3 Sattelstütze reparieren
Lackschäden an der Sattelstütze reparieren
1 Lackschäden mit Schleifpapier der
Körnung 600 leicht anschleifen.
2 Kanten glätten.
3 Reparaturlack ein- bis zweimal auftragen.
9.2.3.4 Schlagschäden an der Carbon-Sattel-
stütze reparieren
Bei Schlagschäden kann eine Beschädigung des
darunterliegenden Laminats vorkommen. Die
Carbon-Sattelstütze kann unter geringer
Belastung brechen.
1 Pedelec außer Betrieb nehmen.
2 Neue Carbon-Sattelstütze nach Stückliste.
