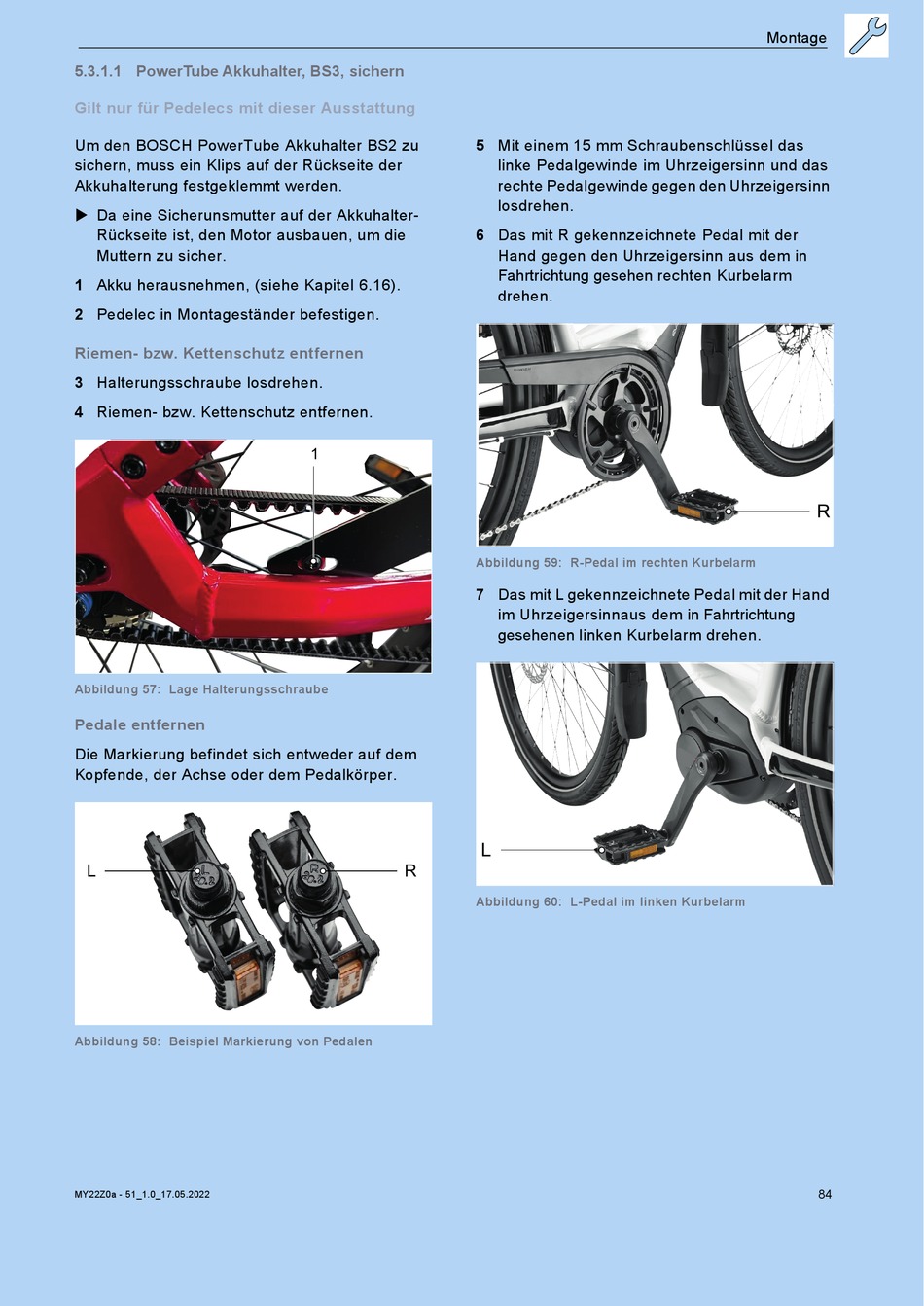

5.3.1.1 PowerTube Akkuhalter, BS3, sichern

Gilt nur für Pedelecs mit dieser Ausstattung
Um den BOSCH PowerTube Akkuhalter BS2 zu
sichern, muss ein Klips auf der Rückseite der
Akkuhalterung festgeklemmt werden.
 Da eine Sicherunsmutter auf der Akkuhalter-
Rückseite ist, den Motor ausbauen, um die
Muttern zu sicher.
1 Akku herausnehmen, (siehe Kapitel 6.16).
2 Pedelec in Montageständer befestigen.
Riemen- bzw. Kettenschutz entfernen
3 Halterungsschraube losdrehen.
4 Riemen- bzw. Kettenschutz entfernen.
Abbildung 57: Lage Halterungsschraube
Pedale entfernen
Die Markierung befindet sich entweder auf dem
Kopfende, der Achse oder dem Pedalkörper.
L
Abbildung 58: Beispiel Markierung von Pedalen
MY22Z0a - 51_1.0_17.05.2022
5 Mit einem 15 mm Schraubenschlüssel das
6 Das mit R gekennzeichnete Pedal mit der
1
Abbildung 59: R-Pedal im rechten Kurbelarm
7 Das mit L gekennzeichnete Pedal mit der Hand
L
R
Abbildung 60: L-Pedal im linken Kurbelarm
linke Pedalgewinde im Uhrzeigersinn und das
rechte Pedalgewinde gegen den Uhrzeigersinn
losdrehen.
Hand gegen den Uhrzeigersinn aus dem in
Fahrtrichtung gesehen rechten Kurbelarm
drehen.
im Uhrzeigersinnaus dem in Fahrtrichtung
gesehenen linken Kurbelarm drehen.
Montage
R
L
