6.18

Bordcomputer nutzen

Hinweis
 Niemals Bordcomputer, Bildschirm-Halter
oder Bildschirm als Griff nutzen. Wird das
Pedelec am Bordcomputer, Bildschirm-Halter
oder Bildschirm hochgehoben, Können die
Bauteile irreparabel beschädigt werden.
4
6 5
7
8
9
10

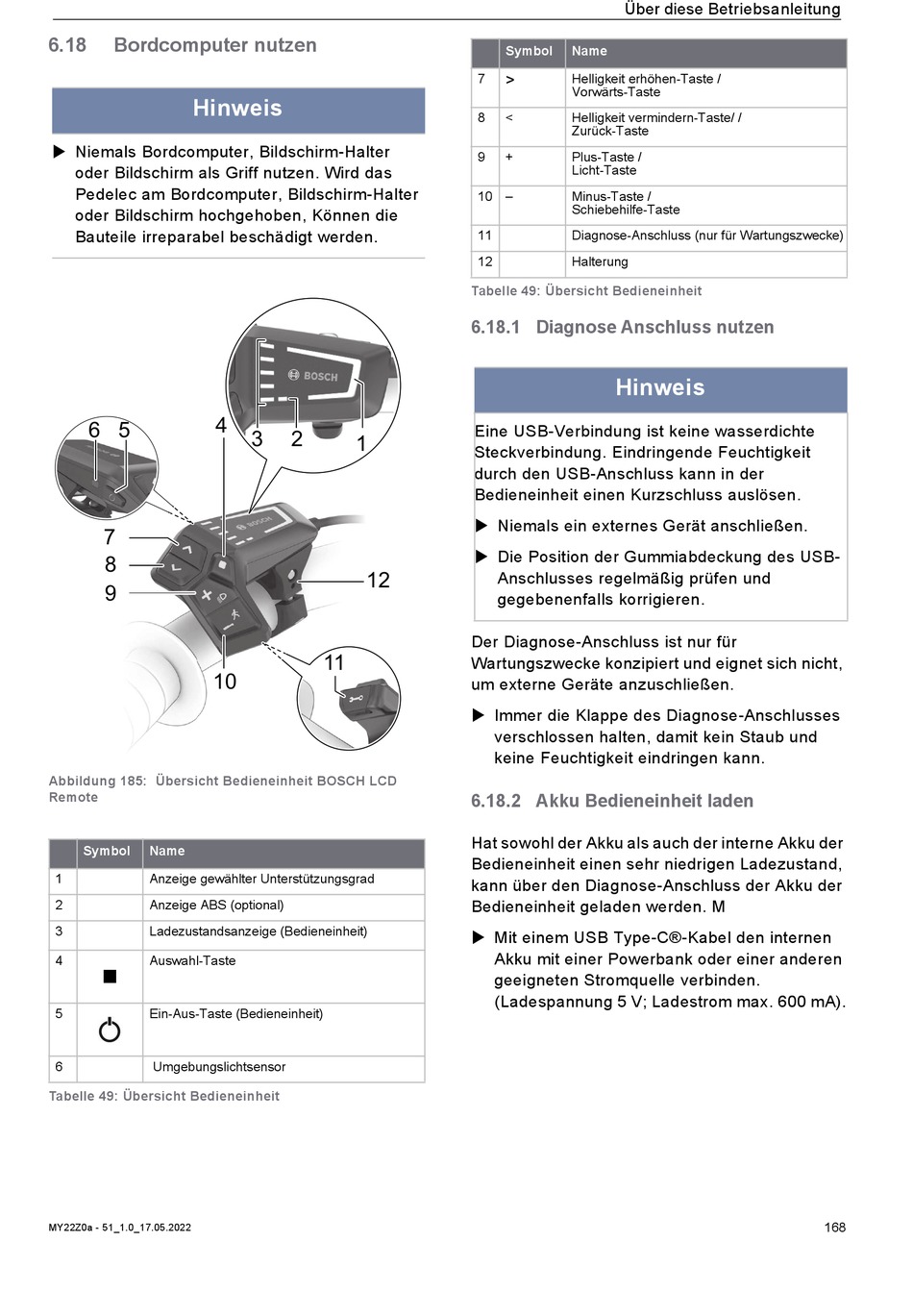

Abbildung 185: Übersicht Bedieneinheit BOSCH LCD
Remote
Symbol Name
1 Anzeige gewählter Unterstützungsgrad
2 Anzeige ABS (optional)
3 Ladezustandsanzeige (Bedieneinheit)
4 Auswahl-Taste
5 Ein-Aus-Taste (Bedieneinheit)
6 Umgebungslichtsensor
Tabelle 49: Übersicht Bedieneinheit
MY22Z0a - 51_1.0_17.05.2022
3 2
1
12
11
Über diese Betriebsanleitung
Symbol Name
>
7 Helligkeit erhöhen-Taste /
Vorwärts-Taste
8 < Helligkeit vermindern-Taste/ /
Zurück-Taste
9 + Plus-Taste /
Licht-Taste
10 – Minus-Taste /
Schiebehilfe-Taste
11 Diagnose-Anschluss (nur für Wartungszwecke)
12 Halterung
Tabelle 49: Übersicht Bedieneinheit

6.18.1 Diagnose Anschluss nutzen

Hinweis
Eine USB-Verbindung ist keine wasserdichte
Steckverbindung. Eindringende Feuchtigkeit
durch den USB-Anschluss kann in der
Bedieneinheit einen Kurzschluss auslösen.
 Niemals ein externes Gerät anschließen.
 Die Position der Gummiabdeckung des USB-
Anschlusses regelmäßig prüfen und
gegebenenfalls korrigieren.
Der Diagnose-Anschluss ist nur für
Wartungszwecke konzipiert und eignet sich nicht,
um externe Geräte anzuschließen.
 Immer die Klappe des Diagnose-Anschlusses
verschlossen halten, damit kein Staub und
keine Feuchtigkeit eindringen kann.

6.18.2 Akku Bedieneinheit laden

Hat sowohl der Akku als auch der interne Akku der
Bedieneinheit einen sehr niedrigen Ladezustand,
kann über den Diagnose-Anschluss der Akku der
Bedieneinheit geladen werden. M
 Mit einem USB Type-C®-Kabel den internen
Akku mit einer Powerbank oder einer anderen
geeigneten Stromquelle verbinden.
(Ladespannung 5 V; Ladestrom max. 600 mA).
