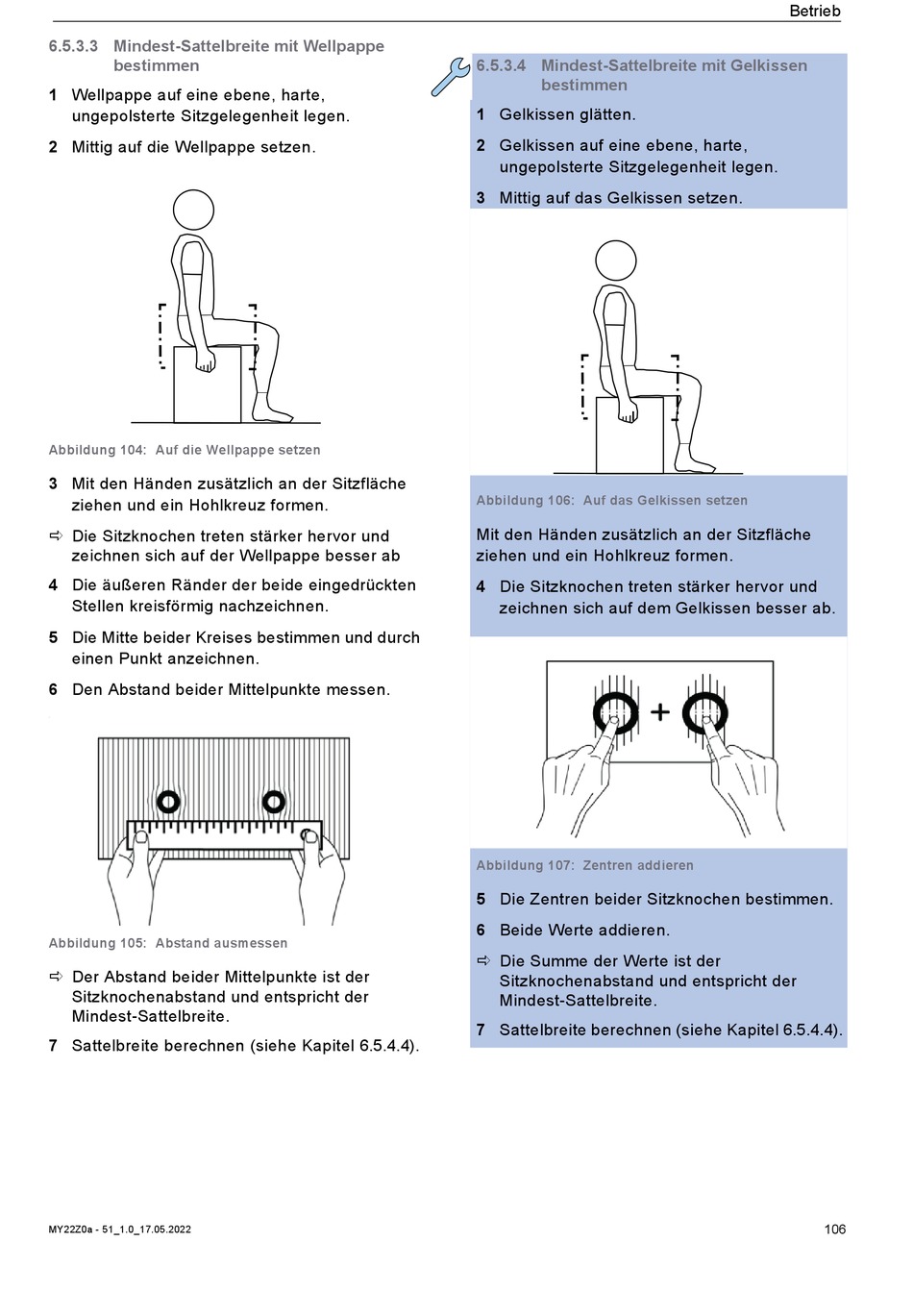

6.5.3.3 Mindest-Sattelbreite mit Wellpappe
bestimmen
1 Wellpappe auf eine ebene, harte,
ungepolsterte Sitzgelegenheit legen.
2 Mittig auf die Wellpappe setzen.
Abbildung 104: Auf die Wellpappe setzen
3 Mit den Händen zusätzlich an der Sitzfläche
ziehen und ein Hohlkreuz formen.
 Die Sitzknochen treten stärker hervor und
zeichnen sich auf der Wellpappe besser ab
4 Die äußeren Ränder der beide eingedrückten
Stellen kreisförmig nachzeichnen.
5 Die Mitte beider Kreises bestimmen und durch
einen Punkt anzeichnen.
6 Den Abstand beider Mittelpunkte messen.
.
Abbildung 105: Abstand ausmessen
 Der Abstand beider Mittelpunkte ist der
Sitzknochenabstand und entspricht der
Mindest-Sattelbreite.
7 Sattelbreite berechnen (siehe Kapitel 6.5.4.4).
MY22Z0a - 51_1.0_17.05.2022
6.5.3.4 Mindest-Sattelbreite mit Gelkissen
bestimmen
1 Gelkissen glätten.
2 Gelkissen auf eine ebene, harte,
ungepolsterte Sitzgelegenheit legen.
3 Mittig auf das Gelkissen setzen.
Abbildung 106: Auf das Gelkissen setzen
Mit den Händen zusätzlich an der Sitzfläche
ziehen und ein Hohlkreuz formen.
4 Die Sitzknochen treten stärker hervor und
zeichnen sich auf dem Gelkissen besser ab.
Abbildung 107: Zentren addieren
5 Die Zentren beider Sitzknochen bestimmen.
6 Beide Werte addieren.
 Die Summe der Werte ist der
Sitzknochenabstand und entspricht der
Mindest-Sattelbreite.
7 Sattelbreite berechnen (siehe Kapitel 6.5.4.4).
