Aufbau Luftfedergabel - Zemo SU- E FS 12 + Originalbetriebsanleitung

Aufbau Stahlfedergabel
Am Gabelschaft sind der Vorbau und der Lenker
befestigt. An der Achse ist das Rad befestigt.
1
2
3
4
6
5

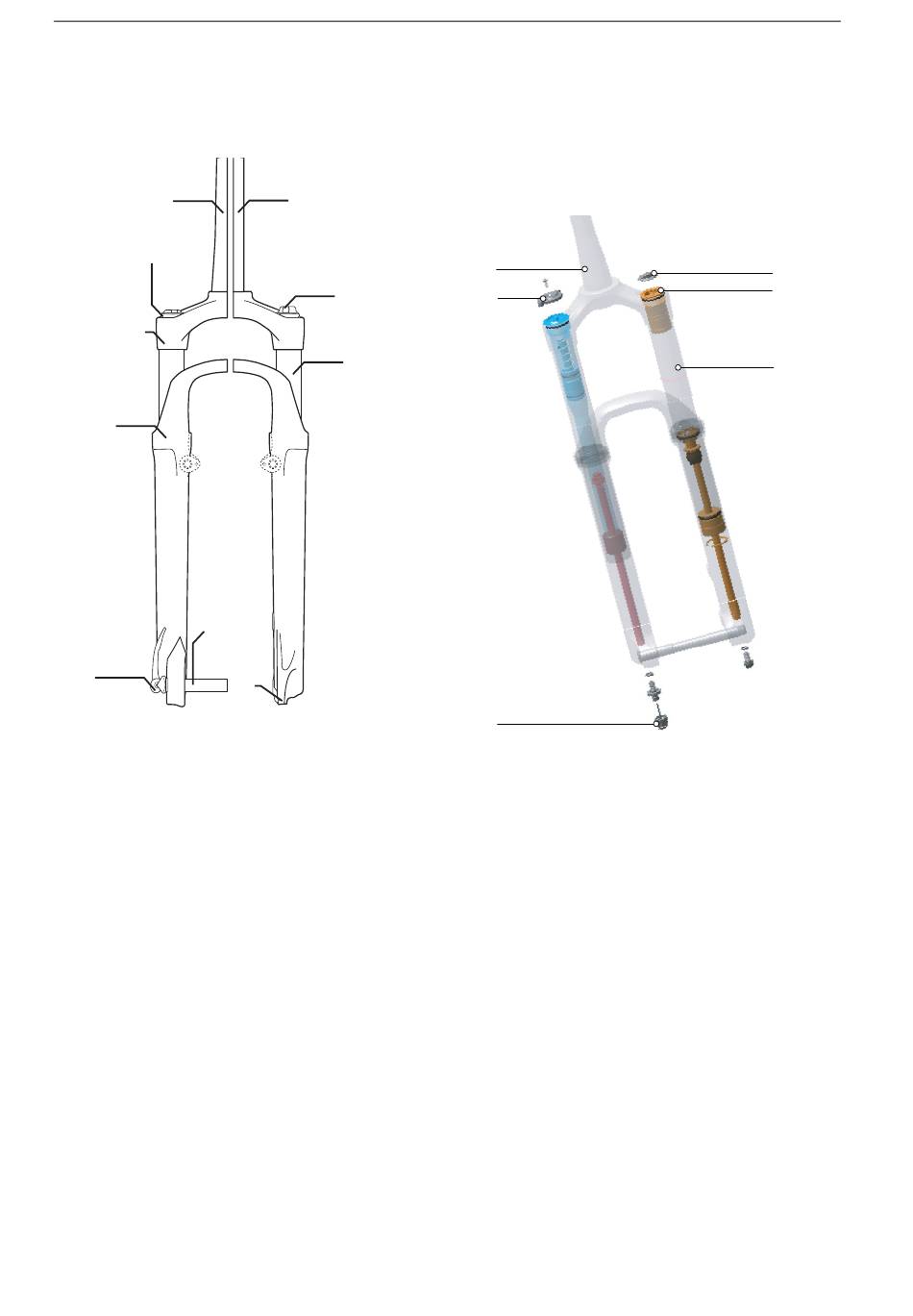

Abbildung 23: Beispiel Stahlfedergabel SR SUNTOUR
1 Gabelschaft
2 Einstellrad-SAG
3 Krone
4 Staubdichtung
5 Q-Loc
6 Achse
7 Ausfallende der Gabel
8 Standrohr
9 Druckstufendämpfer
MY22Z0a - 51_1.0_17.05.2022
1
9
8
7

Aufbau Luftfedergabel

Die Luftfedergabel besitzt bis zu drei Baugruppen:
• Luftfeder-Baugruppe (orange),
• Druckstufen-Dämpfer-Baugruppe (blau),
• zum Teil einen Zugstufen-Dämpfer-Baugruppe
(rot)
.
3
4
5
Abbildung 24: Innerer Aufbau Luftfedergabel
1 Luftvebtil
2 Luftventil-Kappe
3 Gabelschaft
4 Einstellrad-SAG
5 Zugstufen-Einsteller
6 Standrohr
Beschreibung
2
1
6
40
