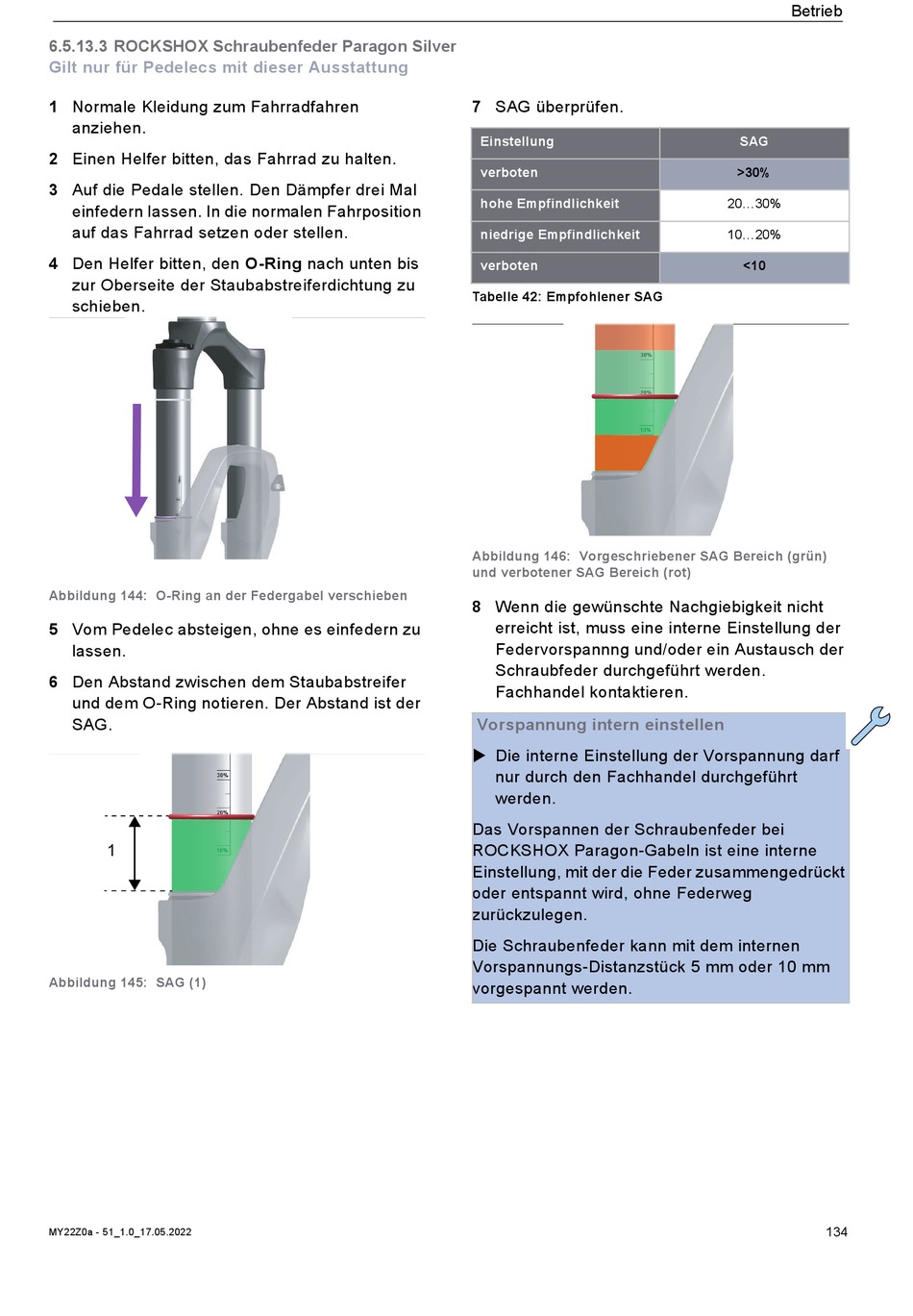

6.5.13.3 ROCKSHOX Schraubenfeder Paragon Silver

Gilt nur für Pedelecs mit dieser Ausstattung
1 Normale Kleidung zum Fahrradfahren
anziehen.
2 Einen Helfer bitten, das Fahrrad zu halten.
3 Auf die Pedale stellen. Den Dämpfer drei Mal
einfedern lassen. In die normalen Fahrposition
auf das Fahrrad setzen oder stellen.
4 Den Helfer bitten, den O-Ring nach unten bis
zur Oberseite der Staubabstreiferdichtung zu
schieben.
Abbildung 144: O-Ring an der Federgabel verschieben
5 Vom Pedelec absteigen, ohne es einfedern zu
lassen.
6 Den Abstand zwischen dem Staubabstreifer
und dem O-Ring notieren. Der Abstand ist der
SAG.
1
Abbildung 145: SAG (1)
MY22Z0a - 51_1.0_17.05.2022
7 SAG überprüfen.
Einstellung
verboten
hohe Empfindlichkeit
niedrige Empfindlichkeit
verboten
Tabelle 42: Empfohlener SAG
Abbildung 146: Vorgeschriebener SAG Bereich (grün)
und verbotener SAG Bereich (rot)
8 Wenn die gewünschte Nachgiebigkeit nicht
erreicht ist, muss eine interne Einstellung der
Federvorspannng und/oder ein Austausch der
Schraubfeder durchgeführt werden.
Fachhandel kontaktieren.

Vorspannung intern einstellen

 Die interne Einstellung der Vorspannung darf
nur durch den Fachhandel durchgeführt
werden.
Das Vorspannen der Schraubenfeder bei
ROCKSHOX Paragon-Gabeln ist eine interne
Einstellung, mit der die Feder zusammengedrückt
oder entspannt wird, ohne Federweg
zurückzulegen.
Die Schraubenfeder kann mit dem internen
Vorspannungs-Distanzstück 5 mm oder 10 mm
vorgespannt werden.
Betrieb
SAG
>30%
20...30%
10...20%
<10
