Zemo SU- E FS 12 + Originalbetriebsanleitung

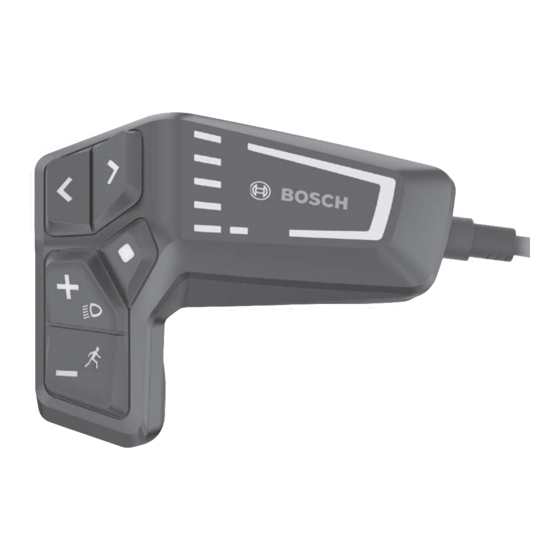

Pedelecs mit bosch led remote bordcomputer
Inhaltsverzeichnis

Werbung

WICHTIG
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN

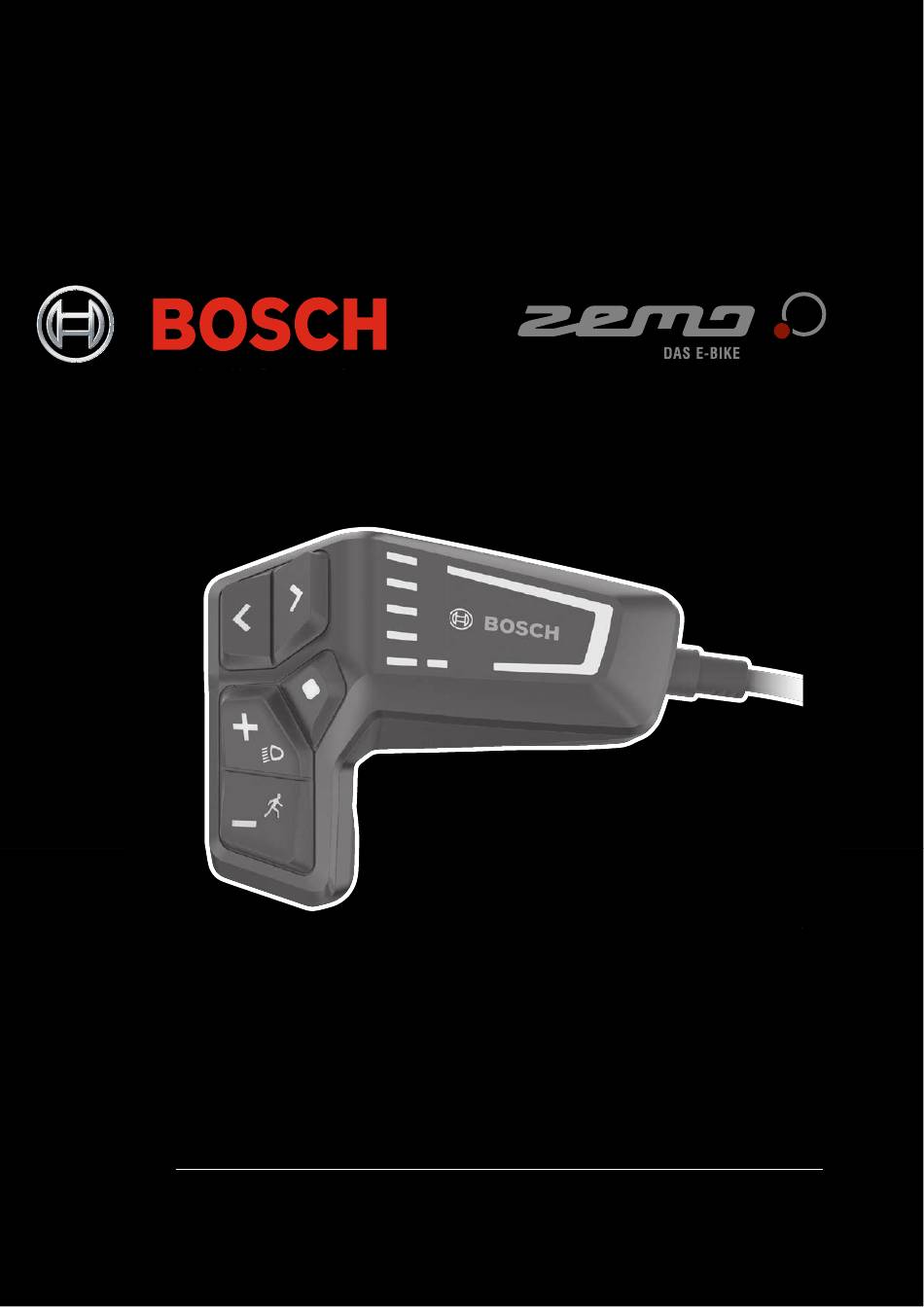

Originalbetriebsanleitung für ZEMO Pedelecs
mit BOSCH LED Remote Bordcomputer
S U - E F S 1 2 + , Z E 1 2 + , Z E F S 1 2 +
2 2 - 1 5 - 2 0 6 1 . . . 2 2 - 1 5 - 2 0 6 6
M Y 2 2 Z 0 a - 5 1 _ 1 . 0 _ 1 7 . 0 5 . 2 0 2 2

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Zemo SU- E FS 12 +

  • Seite 1 VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Originalbetriebsanleitung für ZEMO Pedelecs mit BOSCH LED Remote Bordcomputer S U - E F S 1 2 + , Z E 1 2 + , Z E F S 1 2 + 2 2 - 1 5 - 2 0 6 1 .
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Über diese Betriebsanleitung Hersteller Gesetze, Normen und Richtlinien Sprache Zu Ihrer Information 1.4.1 Warnhinweise 1.4.2 Textauszeichnungen Ziele der Betriebsanleitung Typennummer und Modell Rahmennummer Betriebsanleitung identifizieren Sicherheit Restrisiko 2.1.1 Brand- und Explosionsgefahr 2.1.2 Elektrischer Schlag 2.1.3 Sturzgefahr 2.1.4 Amputationsgefahr 2.1.5 Schlüssel abbrechen 2.1.6...
  • Seite 3 Inhaltsverzeichnis 3.3.3.4 Vorbau 3.3.3.5 Lenker 3.3.3.6 Gabel 3.3.4 Federung 3.3.4.1 Starre Gabel 3.3.4.2 Federgabel 3.3.4.3 Hinterbau-Dämpfer 3.3.4.4 ROCKSHOX Hinterbau-Dämpfer 3.3.5 Sattel 3.3.6 Sattelstütze 3.3.6.1 Patentsattelstütze 3.3.6.2 Feder-Sattelstützen 3.3.7 Aufbau by.Schulz G2 3.3.8 Bremssystem 3.3.8.1 Mechanische Bremse 3.3.8.2 Hydraulische Bremse 3.3.8.3 Scheibenbremse 3.3.9 Mechanisches Antriebssystem...
  • Seite 4 Inhaltsverzeichnis 3.5.8.3 SELLE ROYAL 3.5.9 Pannenschutz-Stufe 3.5.9.1 SCHWALBE 3.5.10 Anziehmoment Transport und Lagern Gewicht und Maße Transport Vorgesehene Griffe, Hebepunkte Transportieren 4.3.1 Transportsicherung nutzen 4.3.2 Pedelec transportieren 4.3.3 Pedelec versenden 4.3.4 Akku transportieren 4.3.5 Akku versenden Lagern 4.4.1 Pedelec 4.4.2 Bordcomputer, Bildschirm und Ladegerät 4.4.3 Akku...
  • Seite 5 Inhaltsverzeichnis 6.5.3.5 Sattelbreite berechnen 6.5.3.6 Sattelhärte auswählen 6.5.3.7 Sattelhärte einstellen 6.5.3.8 Sattel ausrichten 6.5.3.9 Sattel mit eightpins Feder-Sattelstütze ausrichten 6.5.3.10 Sattelhöhe einstellen 6.5.3.11 Sattelhöhe mit Fernbedienung einstellen 6.5.4 Fahrposition 6.5.4.1 Sattel ausrichten 6.5.4.2 Sattel mit eightpins Feder-Sattelstütze ausrichten 6.5.4.3 Sattelhöhe einstellen 6.5.4.4 Sattelhöhe mit Fernbedienung einstellen 6.5.4.5...
  • Seite 6 Inhaltsverzeichnis 6.5.15 Zugstufen-Dämpfung Gabel 6.5.15.1 SR SUNTOUR Gabel Zugstufen-Dämpfung einstellen 6.5.15.2 ROCKSHOX Federgabel einstellen 6.5.16 Zugstufendämpfung Hinterbau-Dämpfer einstellen 6.5.16.1 ROCKSHOX Hinterbau-Dämpfer einstellen 6.5.17 Druckstufendämpfer am Hinterbau-Dämpfers 6.5.17.1 Suntour Druckstufendämpfer einstellen 6.5.17.2 ROCKSHOX Druckstufendämpfer einstellen 6.5.17.3 RockShox Schwelle einstellen 6.5.18 Fahrlicht 6.5.18.1 Scheinwerfer einstellen 6.5.19...
  • Seite 7 Inhaltsverzeichnis 6.21.1 SR SUNTOUR Druckstufendämpfer umstellen 6.21.1.1 ROCKSHOX Druckstufendämpfer einstellen 6.22 Pedelec parken 6.22.1 Schnellverstellbaren Vorbau eindrehen 6.22.2 Lock-Funktion aktivieren Reinigung, Pflege und Inspektion Vor jeder Fahrt 7.1.1 Schutzeinrichtungen prüfen 7.1.2 Rahmen prüfen 7.1.3 Gabel prüfen 7.1.4 Hinterbau-Dämpfer prüfen 7.1.5 Gepäckträger prüfen 7.1.6 Schutzbleche prüfen...
  • Seite 8 Inhaltsverzeichnis 7.4.5 Seitenständer pflegen 7.4.6 Vorbau 7.4.7 Lenker 7.4.8 Griff 7.4.8.1 Gummigriffe 7.4.8.2 Leder-Griff 7.4.9 Sattelstütze 7.4.9.1 Feder-Sattelstütze 7.4.9.2 Carbon-Sattelstütze 7.4.10 Felge 7.4.11 Leder-Sattel 7.4.12 Nabe 7.4.13 Speichennippel 7.4.14 Schaltung 7.4.14.1 Schaltwerk Gelenkwellen und Schaltungsrollen 7.4.14.2 Schalthebel 7.4.15 Pedal 7.4.16 Kette pflegen 7.4.16.1 Kette mit Rundum-Kettenschutz pflegen...
  • Seite 9 Inhaltsverzeichnis 7.5.14.2 Nabenschaltung prüfen 7.5.15 Schaltung prüfen 7.5.15.1 Elektrische Schaltung 7.5.15.2 Mechanische Schaltung 7.5.15.3 Kettenschaltung prüfen 7.5.16 Schaltung einstellen 7.5.16.1 ROHLOFF Nabe einstellen 7.5.17 Seilzugbetätigte Schaltung, zweizügig einstellen 7.5.18 Seilzugbetätigter Drehgriffschalter, zweizügig einstellen 7.5.19 Seitenständer Standfestigkeit prüfen Inspektion und Wartung Erstinspektion Große Inspektion Bauteilabhängige Wartung...
  • Seite 10 Inhaltsverzeichnis 9.1.4 Akkufehler 9.1.5 Bordcomputer-Fehler 9.1.6 Beleuchtung funktioniert nicht 9.1.7 Probleme mit Freilauf 9.1.8 Probleme mit Nabenschaltung 9.1.9 Probleme mit Scheibenbremse 9.1.10 Probleme mit Felgenbremse 9.1.11 Probleme mit Rücktrittbremse 9.1.12 Sonstige Fehler 9.1.13 SR SUNTOUR Federgabel 9.1.13.1 Zu schnelles Ausfedern 9.1.13.2 Zu langsames Ausfedern 9.1.13.3...
  • Seite 11 Inhaltsverzeichnis Glossar 12.1 Abkürzungen 12.2 Vereinfachte Begriffe Anhang Original EG-/EU-Konformitätserklärung Konformitätserklärtung Teilmaschine Stichwortverzeichnis MY22Z0a - 51_1.0_17.05.2022...
  • Seite 12: Übersetzung

    Über diese Betriebsanleitung Danke für Ihr Vertrauen! Copyright Pedelecs von ZEMO sind Fahrzeuge von höchster © ZEG Zweirad-Einkaufs-Genossenschaft eG Qualität. Sie haben eine gute Wahl getroffen. Endmontage, Beratung und Einweisung werden Weitergabe und Vervielfältigung dieser von Ihrem Fachhändler durchgeführt. Egal ob...
  • Seite 13: Über Diese Betriebsanleitung

    D-50739 Köln Tel.: +49 221 17959 0 WARNUNG Fax: +49 221 17959 31 E-Mail: info@zemo.com Kann bei Missachtung zu schweren Verletzungen oder zum Tod führen. Mittlerer Risikograd der Gesetze, Normen und Richtlinien Gefährdung. Die Betriebsanleitung berücksichtigt die wesentlichen Anforderungen aus: VORSICHT •...
  • Seite 14: Ziele Der Betriebsanleitung

    Über diese Betriebsanleitung Ziele der Betriebsanleitung Die Betriebsanleitung ersetzt nicht die persönliche Einweisung durch den ausliefernden Kapitel Fachhandel. Die Betriebsanleitung ist Bestandteil des Pedelecs. Wenn es eines Tages weiterveräußert wird, ist sie dem Folgeeigentümer Über diese Betriebsanleitung   zu übergeben. Sicherheit ...
  • Seite 15: Typennummer Und Modell

    Über diese Betriebsanleitung ypennummer und Modell Rahmennummer Die Betriebsanleitung ist Bestandteil der Pedelecs mit den Typennummern: Jeder Rahmen besitzt eine eingestanzte, Typennr. Modell Pedelec-Art individuelle Rahmennummer (siehe Abbildung 2). 22-15-2061 SU-E FS+, Diamant City- und Trekkingrad Mit Hilfe der Rahmennummer kann das Pedelec dem Eigentümer zuordnet werden.
  • Seite 16: Sicherheit

    Sicherheit Sicherheit Restrisiko Bei Pedelecs gibt es folgende Restrisiken: Niemals falsches Ladegerät nutzen • Brand- und Explosionsgefahr, Ladegeräte mit zu hoher Spannung beschädigen • Elektrischer Schlag, Akkus. Ein Brand oder eine Explosion können die • Sturzgefahr, Folge sein. • Amputationsgefahr, ...
  • Seite 17: Überhitzung Beim Ladegerät Vermeiden

    Sicherheit Defekte Akkus lagern Überhitzung beim Ladegerät vermeiden Der Fachhandel entsorgt defekte Akkus. Das Ladegerät erwärmt sich beim Laden des Akkus. Bei mangelnder Kühlung können ein  Defekten Akku im Pedelec in den Fachhandel Brand oder Verbrennungen der Hände die Folgen transportieren.
  • Seite 18: Elektrischer Schlag

    Sicherheit Korrekte Anzugsmoment nutzen 2.1.2 Elektrischer Schlag Wird eine Schraube zu fest angezogen, kann sie brechen. Wird eine Schraube zu locker angezogen, kann sie sich lösen. Ein Sturz mit Niemals Beschädigte Netz-Bauteile nutzen Verletzungen ist die Folge. Beschädigte Ladegeräte, Stromleitungen und ...
  • Seite 19: Störungen Durch Bluetooth

    Sicherheit 2.1.6 Störungen durch Bluetooth® Bei der Verwendung des Bordcomputers mit Bluetooth® und/oder Wi-Fi® kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z. B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden.
  • Seite 20: Giftige Substanzen

    Über diese Betriebsanleitung Giftige Substanzen 2.2.2 Ätzende und Wenn Stoffe freigesetzt oder verwendet werden, reizende Stoffe von denen Gefahren für Menschen und Umwelt ausgehen, müssen wirkungsvolle Schutzmaßnahmen ergriffen werden. Ätzende Stoffe (auch Ätzmittel oder Korrosiva Mögliche Gefährdungen, Belastungen und genannt) zerstören lebendes Gewebe oder Gesundheitsgefahren durch: greifen Oberflächen an.
  • Seite 21: Persönliche Schutzausrüstung

    Über diese Betriebsanleitung Persönliche Schutzausrüstung Sicherheitskennzeichen und Sicherheitshinweise  Geeigneten Helm tragen. Der Helm muss mit Reflektorstreifen oder einer Beleuchtung in Auf dem Typenschild des Pedelecs und des einer gut erkennbaren Farbe sein. Akkus befinden sich diese Sicherheitskennzeichen und Sicherheitshinweise: ...
  • Seite 22: Verhalten Im Notfall

    Über diese Betriebsanleitung Verhalten im Notfall Nach Augenkontakt 1 Augen mindestens 10 Minuten bei geöffnetem 2.8.1 Gefahrensituation im Lidspalt unter fließendem Wasser spülen, auch Straßenverkehr unter den Augenlidern.  Bei allen Gefahren im Straßenverkehr mit der 2 Bei Beschwerden sofort einen Augenarzt Bremse das Pedelec bis zum Stillstand aufsuchen.
  • Seite 23: Brand Des Akkus

    Über diese Betriebsanleitung Nach Hautkontakt 1 Feste Partikel sofort entfernen. 2 Verunreinigte Kleidung sofort ausziehen. 3 Betroffenen Bereich mit viel Wasser mindestens 15 Minuten spülen. 4 Danach betroffene Hautstellen leicht abtupfen, niemals trocken reiben. 5 Bei Rötungen oder Beschwerden sofort einen Arzt aufsuchen.
  • Seite 24: Beschreibung

    Beschreibung Beschreibung Bestimmungsgemäße Verwendung Alle Handlungsanweisungen und Checklisten in Die Akkus sind ausschließlich für die dieser Betriebsanleitung müssen eingehalten Stromversorgung des Pedelec-Motors bestimmt werden. Die Montage von freigegebenem Niemals Akkus für andere Zwecke verwenden. Zubehör durch Fachpersonal ist zulässig. Um den Bordcomputer in vollem Umfang nutzen Pedelec nur im einwandfreien, funktionstüchtigen zu können, wird ein kompatibles Smartphone mit Zustand verwenden.
  • Seite 25: Nichtbestimmungsgemäße Verwendung

    Beschreibung 3.1.1 Nichtbestimmungsgemäße Verwendung Die Missachtung der bestimmungsgemäßen • das Verleihen des Pedelecs an uneingewiesene Pedelecfahrende, Verwendung löst die Gefahr von Personen- und • die Mitnahme weiterer Personen, Sachschäden aus. Diese Verwendungen sind für • das Fahren mit übermäßigem Gepäck, das Pedelec verboten: •...
  • Seite 26: Zulässiges Gesamtgewicht (Zgg)

    Über diese Betriebsanleitung 3.1.2 Zulässiges Gesamtgewicht (zGG) Das Pedelec darf nur bis zur Grenze des Typennr. Modell zGG [kg] Höchsten zulässigen Gesamtgewichts (zGG) 22-18-3011 Sonic EVO TR3 Carbon belastet werden. 750 29" 22-18-3012 Sonic EVO TR-I Carbon Das Höchste zulässige Gesamtgewicht ist 750 29"...
  • Seite 27: Umgebungsanforderungen

    Beschreibung 3.1.3 Umgebungsanforderungen Das Pedelec darf in einem Temperaturbereich Temperaturen unter -10 °C und über +60 °C von -5 °C bis +40 °C gefahren werden. Außerhalb müssen grundsätzlich vermieden werden. dieses Temperaturbereichs ist die Niemals Akku im Sommer in ein Auto legen oder Leistungsfähigkeit des elektrischen bei direkter Sonneneinstrahlung lagern.
  • Seite 28: Das Pedelec Ist Für Diese Einsatzgebiete Ungeeignet

    Beschreibung Das Pedelec ist für diese Einsatzgebiete ungeeignet: City- und Kinderräder / Einsatzgebiet Geländeräder Rennrad Lastenrad Faltrad Trekkingräder Jugendräder Niemals im Niemals im Niemals im Niemals im Niemals im Gelände fahren Gelände fahren Gelände fahren Gelände fahren Gelände fahren und oder Sprünge und oder Sprünge und oder Sprünge und oder Sprünge...
  • Seite 29: Typenschild

    Beschreibung Typenschild Das Typenschild befindet sich auf dem Rahmen. beschrieben. Auf dem Typenschild befinden sich Die genaue Lage des Typenschilds ist in Abbildung dreizehn Angaben. ZEG Zweirad-Einkaufs- Genossenschaft eG Longericher Str. 2 50739 Köln, Germany Typ: 22-17-1017 EPAC nach EN 15194 0,25 kW / 25 km/h zGG 150 kg EPAC 25 kg...
  • Seite 30: Bauteile

    Beschreibung Bauteile 3.3.1 Übersicht 22 23 24 Abbildung 3: Pedelec von rechts, Beispiel Bulls Cross Rider EVO 2 Vorderrad Sattelstütze Kette Vorderradnabe Sattel Rahmennummer Gabel Gepäckträger Kettenschutz Schutzblech Vorderrad Reflektor Motor Frontlicht Rücklicht Motorabdeckung Lenkungslager Schutzblech Hinterrad Pedal Lenker Hinterradbremse Akku Vorbau Seitenständer...
  • Seite 31: Rad

    Beschreibung 3.3.2 Fülldruck Der zulässige Druckbereich ist auf der Reifenflanke angegeben. Er wird in psi oder bar angegeben.Erst durch einen ausreichenden Fülldruck ist der Reifen in der Lage, das Pedelec zu tragen. Der Fülldruck muss an das Körpergewicht angepasst und danach regelmäßig geprüft werden.
  • Seite 32: Lauffläche Mit Profil

    Beschreibung Karkasse Lauffläche mit Profil Die Karkasse (frz. carcasse, Gerippe) ist das Auf der Außenseite der Karkasse ist eine Lauffläche tragende Gerüst des Reifens. In der Regel aus Gummi aufgebracht. befinden sich 3 Karkassenlagen unter der Auf einer sauberen Straße hat das Profil nur einen Lauffläche.
  • Seite 33 Beschreibung Wulstkern Pannenschutz-Gürtel Um die Wulstkerne werden die Karkassen Zwischen der Karkasse und der Lauffläche kann geschlagen. Durch das Umschlagen auf beiden ein Pannenschutz-Gürtel vorhanden sein. Seiten entstehen hierdurch 3 Karkassenlagen. Damit Reifen beim Aufpumpen auf der Felge nicht verrutschen und einen guten Halt haben, werden die Wulstkerne auf 2 unterschiedliche Arten stabilisiert: Abbildung 8: Wirkung Pannenschutz-Gürtel...
  • Seite 34: Felge

    Beschreibung 3.3.2.3 Felge Die Felge ist das Metall- oder Carbon-Profil eines Laufrads, das den Reifen, den Schlauch und das Felgenband verbindet. Die Felge wird über die Speichen mit der Nabe verbunden. Bei Felgenbremsen wird die Außenseite der Felge zum Bremsen genutzt. 3.3.2.4 Ventil Jeder offene Reifen hat ein Ventil.
  • Seite 35: Nabe

    Beschreibung 3.3.2.7 Nabe Die Nabe befindet sich in der Radmitte. Über die Speichen ist die Nabe mit der Felge und dem Reifen verbunden. Durch die Nabe läuft eine Achse, welche die Nabe vorne mit der Gabel und hinten mit dem Rahmen verbindet. Zentrale Aufgabe der Nabe ist es, die Gewichtskraft des Pedelecs auf die Reifen zu übertragen.
  • Seite 36: Fahrwerk

    Beschreibung 3.3.3 Fahrwerk Das Fahrwerk besteht aus zwei Komponenten: • Rahmen und • Lenkung. 3.3.3.1 Rahmen Der Rahmen nimmt alle Kräfte auf, die durch Körpergewicht, Tretvorgang und Untergrund auf das Pedelec einwirken. Außerdem dient der Rahmen als Halterung der meisten Bauteile. Die Rahmengeometrie bestimmt das Fahrverhalten des Pedelecs.
  • Seite 37: Lenker

    Beschreibung 3.3.3.5 Lenker 3.3.3.6 Gabel Am oberen Ende des Gabelschafts sind Vorbau Das Pedelec wird über den Lenker gesteuert. Der und Lenker befestigt. An den Ausfallenden wird Lenker dient zum Abstützen des Oberkörpers und die Achse befestigt. An der Achse ist das Rad ist Halterung der meisten Steuerungen und befestigt.
  • Seite 38: Federung

    Beschreibung 3.3.4 Federung In dieser Modellreihe sind sowohl starre Gabeln als auch Federgabeln verbaut. 3.3.4.1 Starre Gabel Starre Gabeln besitzen keine Federung. Sie übersetzen die eingesetzte Muskel- und Motorkraft optimal auf die Straße. Auf steilen Straßen ist bei Pedelecs mit starrer Gabel der Energieverbrauch Abbildung 17: ohne Federung (1) und mit Federung (2) geringer und die Reichweite höher als bei Pedelecs mit einer Federung.
  • Seite 39 Beschreibung Negativfederweg (SAG) Der Negativfederweg, SAG (engl. sag „Senkung, kontrollierter Geschwindigkeit aus. Das Rad bleibt Absacken“), ist der Prozentsatz des bei Unebenheiten in Kontakt mit dem Boden Gesamtfederwegs, der durch das Körpergewicht (blaue Linie). Gabelkopf, Lenker und Körper einschließlich Ausrüstung (z. B. ein Rucksack), folgen beim Überfahren von Unebenheiten dem Fahrposition und Rahmengeometrie eingestaucht Boden (grüne Linie).
  • Seite 40: Zugstufen-Dämpfung

    Beschreibung Zugstufen-Dämpfung Die Zugstufen-Dämpfung legt die die Ausfahr- und Ausfedergeschwindigkeit zu. Um Geschwindigkeit fest, mit der die Federung nach die optimale Einstellung zu erzielen, muss die einer Belastung ausfedert. Die Zugstufen- Zugstufen-Dämpfung erhöht werden, wenn Dämpfung steuert die Ausfahr- und Luftdruck oder Federhärte erhöht werden.
  • Seite 41: Aufbau Luftfedergabel

    Beschreibung Aufbau Stahlfedergabel Aufbau Luftfedergabel Am Gabelschaft sind der Vorbau und der Lenker Die Luftfedergabel besitzt bis zu drei Baugruppen: befestigt. An der Achse ist das Rad befestigt. • Luftfeder-Baugruppe (orange), • Druckstufen-Dämpfer-Baugruppe (blau), • zum Teil einen Zugstufen-Dämpfer-Baugruppe (rot) Abbildung 23: Beispiel Stahlfedergabel SR SUNTOUR Abbildung 24: Innerer Aufbau Luftfedergabel Gabelschaft...
  • Seite 42: Hinterbau-Dämpfer

    Beschreibung 3.3.4.3 Hinterbau-Dämpfer Der Hinterbau-Dämpfer wird meist bei Bei optimaler Einstellung federt der Hinterbau- Geländeräder verbaut und dient dazu, Pedelec Dämpfer mit kontrollierter Geschwindigkeit aus. und fahrende Person vor Stößen und Das Hinterrad prallt nicht von der Bodenwelle Schwingungen auf unebenen Untergrund zu oder vom Boden ab, sondern behält schützen.
  • Seite 43 Beschreibung Bei optimaler Einstellung federt der Hinterbau- Der Sattel steigt beim Abfedern der Unebenheit Dämpfer beim Auftreffen auf Unebenheiten leicht an (grüne Linie). schnell und ungehindert ein und federt die Unebenheit ab. Die Traktion bleibt erhalten (blaue Linie). Abbildung 27: Optimales Fahrverhalten des Hinterbau-Dämpfers bei Unebenheiten MY22Z0a - 51_1.0_17.05.2022...
  • Seite 44: Rockshox Hinterbau-Dämpfer

    Beschreibung 3.3.4.4 ROCKSHOX Hinterbau-Dämpfer Der Hinterbau-Dämpfer besitzt sowohl eine Luftfeder als auch einen Druckstufen-Dämpfer und einen Zugstufen-Dämpfer Abbildung 28: Beispiel Monarch RL Hebel der Schwelle Einsteller Zugstufendämpfer Luftventil O-Ring Skala MY22Z0a - 51_1.0_17.05.2022...
  • Seite 45: Zugstufendämpfung Hinterbau-Dämpfer

    Beschreibung Zugstufendämpfung Hinterbau-Dämpfer Gilt nur für Pedelecs mit dieser Ausstattung Bei optimaler Einstellung federt der Hinterbau- ausgerichtet bleibt, während die nächste Dämpfer mit kontrollierter Geschwindigkeit aus. Unebenheit abgefedert wird. Die Bewegung der Das Hinterrad prallt nicht von der Bodenwelle Federung ist vorhersehbar und kontrolliert. Die oder vom Boden ab, sondern behält fahrende Person wird nicht nach oben oder nach Bodenberührung bei (blaue Linie).
  • Seite 46: Sattel

    Beschreibung 3.3.5 Sattel 3.3.6.1 Patentsattelstütze Die Aufgabe des Sattels ist es, das Körpergewicht aufzunehmen, Halt zu geben und verschiedene Fahrpositionen zu ermöglichen. Die Form des Sattels hängt daher vom Körperbau, der Haltung und dem Verwendungszweck des Pedelecs ab. Beim Pedelecfahren verteilt sich das Körpergewicht auf die Pedale, den Sattel und den Lenker.
  • Seite 47: Feder-Sattelstützen

    Beschreibung 3.3.6.2 Feder-Sattelstützen Feder-Sattelstützen können bei harten, einmaligen Stößen den Schlag abschwächen, sodass der Fahrkomfort erheblich verbessert wird. Feder-Sattelstützen können jedoch keine Fahrbahnunebenheiten ausgleichen. Ist die Sattelstütze das einzige Federelement, gehört das gesamte Pedelec zu den ungefederten Massen. Dies wirkt sich ungünstig bei beladenen Reiserädern oder bei Pedelecs mit Kinderanhängern aus.
  • Seite 48: Aufbau By.schulz G2

    Beschreibung 3.3.7 Aufbau by.Schulz G2 Die Parallelogramm Feder-Sattelstütze wurde Elastomeren führen selbst harte Stöße (z. B. beim entwickelt, um ein Höchstmaß an Fahrkomfort zu Durchfahren tiefer Schlaglöcher) nicht zu einem bieten. Die Federung ist progressiv ausgelegt, Durchschlagen der Federung. d. h. dass das System auf leichte Stöße weich und Zusätzlich wird die rückwärtige auf harte Stöße mit steigendem Federwiderstand Ausfederbewegung durch die halbkugelförmigen...
  • Seite 49: Bremssystem

    Beschreibung 3.3.8 Bremssystem Das Bremssystem eines Pedelec wird primär über 3.3.8.2 Hydraulische Bremse die Bremshebel am Lenker bedient. In einem geschlossenen Schlauchsystem befindet sich Bremsflüssigkeit. Wird der Bremshebel • Wird der linke Bremshebel gezogen, wird die Bremse am Vorderrad aktiviert. gezogen, wird über die Bremsflüssigkeit die •...
  • Seite 50: Scheibenbremse

    Beschreibung 3.3.8.3 Scheibenbremse Abbildung 36: Bremssystem mit Scheibenbremse, Beispiel Bremsscheibe Bremssattel mit Bremsbelägen Lenker mit Bremshebel Vorderrad Bremsscheibe Hinterrad Bremsscheibe Bei einem Pedelec mit einer Scheibenbremse ist die Bremsscheibe mit der Nabe fest verschraubt. Der Bremsdruck wird durch Ziehen des Bremshebels aufgebaut.
  • Seite 51: Mechanisches Antriebssystem

    Beschreibung 3.3.9 Mechanisches Antriebssystem Das Pedelec wird wie ein Fahrrad mit Muskelkraft 3.3.9.1 Aufbau Kettenantrieb angetrieben. Die Kraft, die durch das Treten der Pedale in Fahrtrichtung aufgewendet wird, treibt das vordere Kettenrad an. Über die Kette oder den Riemen wird die Kraft auf das hintere Kettenrad und dann auf das Hinterrad übertragen.
  • Seite 52: Elektrisches Antriebssystem

    Beschreibung 3.3.10 Elektrisches Antriebssystem Das Pedelec besitzt zusätzlich zum Schiebehilfe-Taster am Lenker drückt, treibt der mechanischen Antriebssystems ein elektrisches Motor das Pedelec mit Schrittgeschwindigkeit an. Antriebssystem. Die Geschwindigkeit kann maximal 6 km/h betragen. Beim Loslassen des Schiebehilfe-Tasters stoppt das elektrische Antriebssystem. Das Pedelec verfügt über kein separates Not-Aus.
  • Seite 53: Ladegerät

    Beschreibung Pflege verringert sich der Ladezustand des Akkus 3.3.10.5 Integrierter Akku mit zunehmenden Alter. Eine wesentlich verkürzte Im Pedelec kann folgender Akku verbaut sein: Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist. Mit sinkender Temperatur nimmt die Leistungsfähigkeit des Akkus ab, da sich der elektrische Widerstand erhöht.
  • Seite 54: Bordcomputer

    Beschreibung 3.3.11 Bordcomputer Die Bedieneinheit am Lenker ist der Bordcomputer. Sie steuert das System und alle Anzeigen am Bildschirm über sieben Taster. Abbildung 43: Bedieneinheit BOSCH LED Remote Über Bluetooth® kann die App eBike Flow erreicht werden. Die Bedieneinheit besitzt einen internen Lithium- Ionen Akku.
  • Seite 55: Steuerungs- Und Anzeigenbeschreibung

    Beschreibung Steuerungs- und Anzeigenbeschreibung 3.4.1 Lenker Abbildung 44: Detailansicht Lenker mit BOSCH Kiox 300, Beispiel 1, 6 Griff Bedieneinheit LCD Remote Handbremse Hinterrad (hinter Lenker) Luftventilklappe Klingel Einstellrad SAG Bildschirm Kiox 300 Schalthebel Handbremse Vorderrad (hinter Lenker) MY22Z0a - 51_1.0_17.05.2022...
  • Seite 56: Bedieneinheit

    Beschreibung 3.4.2 Bedieneinheit Die Bedieneinheit am Lenker ist der Bordcomputer. Sie steuert das System und alle Anzeigen am Bildschirm über sechs Tasten. Abbildung 45: Übersicht Bedieneinheit BOSCH LCD Remote Symbol Name Symbol Name > Helligkeit erhöhen-Taste / Anzeige gewählter Unterstützungsgrad Vorwärts-Taste Anzeige ABS (optional) <...
  • Seite 57: Anzeige Gewählter Unterstützungsgrad

    Beschreibung 1. Anzeige gewählter Unterstützungsgrad 3. Ladezustandsanzeige (Bedieneinheit) Je höher der Unterstützungsgrad ausgewählt Die Ladezustandsanzeige (Bedieneinheit) zeigt wird, desto stärker unterstützt das Antriebssystem den Ladezustand des Akkus an. Der Ladezustand das Pedalieren. des Akkus kann ebenfalls an den LEDs am Akku selbst abgelesen werden.
  • Seite 58: Benutzerkonto Erstellen

    Beschreibung 3.4.2.2 Benutzerkonto erstellen 3.4.2.5 Lock-Funktion Um alle Funktionen des Antriebssystems nutzen In Verbindung mit der Lock-Funktion funktioniert zu können, muss sich der Fahrer oder die der Bordcomputer ähnlich einem Schlüssel für Fahrerin am PC oder dem Smartphone das Antriebssystem. Nach dem Einschalten der registrieren und ein Benutzerkonto erstellen.
  • Seite 59: Ladezustandsanzeige (Akku)

    Beschreibung 3.4.3 Ladezustandsanzeige (Akku) Jeder Akku besitzt eine Ladezustandsanzeige: Abbildung 46: Lage Ladezustandsanzeige (Akku) (1) Die fünf grünen LEDs der Ladezustandsanzeige (Akku) zeigen bei eingeschaltetem Akku den Ladezustand des Akkus an. Dabei entspricht jede LED etwa 20% Kapazität. Bei vollständig geladenem Akku leuchten alle fünf LEDs.
  • Seite 60: Schaltung

    Beschreibung 3.4.4 Schaltung 3.4.4.1 Kettenschaltung SHIMANO SW-E7000 Gilt nur für Fahrzeuge mit dieser Ausstattung Links am Lenker befindet sich die Schalteinheit. Die Schalteinheit besitzt 2 Tasten. Abbildung 47: SHIMANOSW-E7000 Schaltung Hoch-Taste (Schaltung) Runter-Taste (Schaltung) MY22Z0a - 51_1.0_17.05.2022...
  • Seite 61: Shimano Schaltung

    Beschreibung 3.4.5 SHIMANO Schaltung Rechts am Lenker befindet sich entweder eine 3.4.5.3 Schalt-Bedieneinheit MTB-Typ Schalt-Bedieneinheit oder ein Schalthebel. Je nach Modell können drei unterschiedliche Schalter vorhanden sein: • Bedieneinheit 3-Typ-Schalter, • Bedieneinheit 2-Typ-Schalter oder • Bedieneinheit MTB-Typ. 3.4.5.1 Schalt-Bedieneinheit 3-Typ-Schalter Abbildung 50: Bedieneinheit MTB-Typ Schalter Y Schalter X...
  • Seite 62: Schalthebel Sl-M8100

    Beschreibung 3.4.5.6 Schalthebel SL-M8100 Abbildung 52: Schalthebel SL-M8100 Schalthebel MY22Z0a - 51_1.0_17.05.2022...
  • Seite 63: Gabelsperre

    Beschreibung 3.4.6 Gabelsperre Gilt nur für Fahrzeuge mit dieser Ausstattung Mithilfe der Gabelsperren wird bei Federgabeln 3.4.6.1 SR Suntour die Federung eingestellt. Die Gabelsperren Folgende (Druckstufen-Dämpfer) können an der befinden sich entweder direkt auf der Federgabel Federgabel vorhanden sein: oder als Fernbedienung am Lenker. Federgabel RL-R LO-R...
  • Seite 64: Handbremse

    Beschreibung 3.4.7 Handbremse Links und Rechts am Lenker befindet sich eine Handbremse. Abbildung 53: Handbremse Hinterrad (1) und Vorderrad (2), Beispiel SHIMANO Bremse Die linke Handbremse (2) steuert die Die rechte Handbremse (1) steuert die Vorderradbremse. Hinterradbremse. MY22Z0a - 51_1.0_17.05.2022...
  • Seite 65: Technische Daten

    Beschreibung Technische Daten 3.5.1 Pedelec 3.5.5 Bordcomputer LED Remote Lithium-Ionen-Akku intern 3,7 V, 75 mAh Leistungsabgabe/System 250 W (0,25 W) Ladetemperatur 0 °C…+45 °C Abschaltgeschwindigkeit 25 km/h Betriebstemperatur -5 °C…+40 °C Ladetemperatur 0 °C…+45 °C Lagertemperatur +10 °C…+50 °C Betriebstemperatur -5 °C…+40 °C Schutzart IP54...
  • Seite 66: Akku Bosch Powertube

    Beschreibung 3.5.7 Akku BOSCH PowerTube 750 Nennspannung 36 V Nennkapazität 20,1 Ah Energie 750 Wh Gewicht 4,4 kg Schutzart IP54 Betriebstemperatur -5 …+40 °C Lagertemperatur +10…+40 °C zulässiger Ladetemperaturbereich 0…40 °C Tabelle 22: Technische Daten BOSCH Akku PowerTube 750, BBP3770 horizontal, BBP3771 vertikal MY22Z0a - 51_1.0_17.05.2022...
  • Seite 67: Sattelbreite

    Beschreibung 3.5.8 Sattelbreite 3.5.8.1 BROOKS ENGLAND 3.5.8.3 SELLE ROYAL Fahrposition Fahrposition Athletic Trekkingrad Position Schmaler Sattel Trekkingrad Position Deutlich geneigter Oberkörper, Deutlich geneigter Oberkörper, 30° … 60° Rückenwinkel. 30° … 60° Rückenwinkel. Moderate Cityrad Position Mittelbreiter Sattel Cityrad Position Leicht geneigter Oberkörper, Leicht geneigter Oberkörper, 60°...
  • Seite 68: Pannenschutz-Stufe

    Beschreibung 3.5.9 Pannenschutz-Stufe V-GUARD Der Pannenschutz-Gürtel des V- 3.5.9.1 SCHWALBE Guards besteht aus leichten und schnittresistenten Faser. Sein Gewebe sorgt bei leichten Race- Einlagen Kautschuk- Gewebe- und Tourenreifen für ein hohes Maß Einlage einlage Kombination an Pannensicherheit. SmartGuard® DualGuard Tubeless Easy Double Defense®...
  • Seite 69: Anziehmoment

    Beschreibung 3.5.10 Anziehmoment Modell Anziehmoment Schraube 3.5.10.1 Nabe SHIMANO Schnellspannerversion FH-M3050, FH-M4050, FH-MT200-B, FH-MT400, FH-MT400-B, FH-MT500, FH-MT500-B, FH-MT510, FH-MT510-B, FH-RM33, FH-RM35, FH-TX505, FH-TY505, FH-UR600 HB-M3050, HB-M4050, HB-MT200, HB-MT400,HB-MT400-B, HB-RM33 HB-TX505 FH-M7000, FH-M7010, FH-M7010-B HB-M7000, HB-M7010, HB-M7010-B DEORE FH-M618, FH-M618-B, FH-M6000, FH-M6010, FH-M6010-B, HB-M618, HB-M618-B, HB-M6000, HB-M6010, HB-M6010-B...
  • Seite 70: Freilaufkranz

    Beschreibung SHIMANO SLX SL-M7100 Befestigungsschraube 3 Nm Innensechskant-Aufsatz 4 mm SHIMANO XTR SL-M9100 3 Nm Innensechskant-Aufsatz 4 mm Befestigungsschraube 3.5.10.3 Schaltwerk SHIMANO für MTB/Trekking 8 … 10 Nm Innensechskant-Schlüssel 5 mm Befestigungsschraube, Standardtyp SHIMANO für MTB/Trekking 3 … 4 Nm Innensechskant-Schlüssel 5 mm Befestigungsschraube mit Halterung SHIMANO für BMX-Fahrräder...
  • Seite 71 Beschreibung 3.5.10.7 Lenker Klemmschraube, konventionell 5 … 7 Nm* CONTROL TECH, Lenkerklemmung 14 … 16 Nm mit ein oder zwei Schrauben SHIMANO, Lenkerklemmung mit ein 20 … 29 Nm oder zwei Schrauben 3.5.10.8 Vorbau FSA, Schaftvorbau Carbon, 9 Nm 15 mm Schraubenschlüssel 3.5.10.9 Sattelstütze BySchulz, G1...
  • Seite 72: Bremsleitung

    Beschreibung 3.5.10.13 Bremsleitung SHIMANO 5 … 7 Nm Schraubenschlüssel 8 mm Verbindungsschraube Handbremse SHIMANO 5 … 7 Nm Innensechskant-Schlüssel 3 mm 8 … 10 Nm Innensechskant-Schlüssel 4 mm Verbindungsschraube Bremssattel, Version für Hohlschraubanschluss SHIMANO 5 … 7 Nm Innensechskant-Schlüssel 3 mm Verbindungsschraube Bremssattel, gerade Version SHIMANO für Rennrad...
  • Seite 73 Beschreibung 3.5.10.19 Cantilever-Bremse SHIMANO 5 … 7 Nm Innensechskant-Schlüssel 5 mm Befestigungsschraube Bremssattel SHIMANO 8 … 9 Nm Innensechskant-Schlüssel 5 mm Schraubenschlüssel 10 mm Befestigungsschraube Bremsschuh SHIMANO 6 … 8 Nm Innensechskant-Schlüssel 5 mm Zug-Befestigungsschraube 3.5.10.20 Kettenblatt … SHIMANO, für MTB/Trekking 14 …...
  • Seite 74 Beschreibung 3.5.10.22 Bordcomputer BOSCH Halterung Intuvia 100 1 Nm Innensechskant-Aufsatz 3 mm Befestigungsschraube 1,M3 × 22 1 Nm Innensechskant-Aufsatz 3 mm Befestigungsschraube 2, M3 × 14 BOSCH System Controller Befestigungsschraube 0,5 Nm Torx® T10 BOSCH Mini Remote 0,4 Nm (nicht 0,6 Nm , wie auf dem Befestigungsschraube Mini-Remote geschrieben ist) Innensechskant-Aufsatz 3 mm...
  • Seite 75 Beschreibung 3.5.10.27 Scheinwerfer FUXON Scheinwerfer Befestigungsschraube >5 Nm SUPERNOVA, M99 Pure/Pure+, V521s Montageschraube M6, Selbstsichernde Mutter, Befestigungsschraube 2 Nm Unterlegscheibe SUPERNOVA, M99 Pure/Pure+, V521s Vorbauschraube 6 Nm *sofern auf dem Bauteil keine anderen Angaben stehen MY22Z0a - 51_1.0_17.05.2022...
  • Seite 76: Transport Und Lagern

    Über diese Betriebsanleitung Transport und Lagern Gewicht und Maße Transport Gewicht u nd Abmessungen beim Transport 41 cm 44 cm 22-15-1062 48 cm 54 cm 60 cm 41 cm 41 cm 44 cm 44 cm 22-15-0064 22-15-1064 48 cm 48 cm 54 cm 54 cm 44 cm...
  • Seite 77 Über diese Betriebsanleitung 41 cm 44 cm 44 cm 22-18-3017 48 cm 22-18-0018 48 cm 51 cm 54 cm 44 cm 44 cm 48 cm 22-18-3018 48 cm 51 cm 22-18-0019 54 cm 56 cm 60 cm 44 cm 41 cm 22-18-3019 48 cm 44 cm...
  • Seite 78: Vorgesehene Griffe, Hebepunkte

    Über diese Betriebsanleitung 41 cm 44 cm 22-18-5026 48 cm 54 cm 41 cm 44 cm 22-18-5033 48 cm 54 cm 41 cm 44 cm 22-18-5034 48 cm 54 cm 44 cm 48 cm 22-18-5035 54 cm 60 cm Tabelle 26: Typennummer, Modell und Pedelecart **Gewicht des Fahrzeugs ohne Akku # lag bei der Produktion der Anleitung noch nicht vor Vorgesehene Griffe, Hebepunkte...
  • Seite 79: Transportieren

    Transport und Lagerung Transportieren 4.3.2 Pedelec transportieren Fahrradträgersysteme, bei denen das Pedelec auf dem kopfstehend am Lenker oder Rahmen fixiert VORSICHT wird, erzeugen beim Transport unzulässige Kräfte an den Bauteilen. Hierdurch kann ein Bruch der Sturz bei unbeabsichtigter Aktivierung tragenden Teile entstehen. Bei unbeabsichtigter Aktivierung des ...
  • Seite 80: Lagern

    Transport und Lagerung Lagern 4.4.3 Akku  Pedelec, Akku sowie Bordcomputer, Bildschirm und Ladegerät immer getrennt  Für eine lange Lebensdauer des Akkus ist eine lagern. Lagerung bei ca. 10 °C bis 20 °C vorteilhaft. Lagertemperatur +10…+40 °C  Akkus in Räumen mit Rauchmelder lagern. Luftfeuchtigkeit 30%…85% Optimal ist eine Präventivbox mit...
  • Seite 81: Betriebspause

    Transport und Lagerung Neuer Akku Defekte Akku Nach der Anlieferung Akkus auf Schäden  Bei defekten Akkus Kapitel 2.1 Umgang mit  überprüfen. beschädigten oder defekten Akku beim Lagern und Entsorgen beachten.  Bei beschädigten Akkus Kapitel 2.1 Umgang mit beschädigten oder defekten Akku beim Akku zur Entsorgung Lagern und Entsorgen beachten.
  • Seite 82: Betriebspause Vorbereiten

    Transport und Lagerung 4.4.4.1 Betriebspause vorbereiten Akku vom Pedelec entfernen.  Akku auf 30% bis 60% aufladen, sodass 2 bis 3  LEDs der Ladezustandsanzeige (Akku) leuchten. Das Pedelec mit einem nebelfeuchten Tuch  reinigen und mit einem Wachsspray konservieren. Niemals die Reibflächen der Bremse wachsen.
  • Seite 83: Montage

    Montage Montage Lieferumfang WARNUNG 1 vormontiertes Pedelec  Augenverletzungsgefahr 1 Vorderrad  Durch unsachgemäße Einstellungen von 2 Pedale  Bauteilen können Probleme auftreten. Hierdurch 2 Schnellspanner (optional)  können schwere Verletzungen im Gesichtsbereich entstehen. 1 Ladegerät   Bei der Montage immer Schutzbrille zum 1 Betriebsanleitung auf CD ...
  • Seite 84: In Betrieb Nehmen

    Montage In Betrieb nehmen Da die Erstinbetriebnahme des Pedelecs Spezialwerkzeuge und besondere Fachkenntnisse erfordert, ist diese ausschließlich von geschultem Fachpersonal durchzuführen. Die Praxis zeigt, dass ein unverkauftes Pedelec spontan zu Probefahrten an Kunden abgegeben wird, sobald es fahrbereit aussieht.  Es ist sinnvoll, jedes Pedelec nach dem Aufbau sofort in den voll einsatzfähigen Stand zu bringen.
  • Seite 85: Powertube Akkuhalter, Bs3, Sichern

    Montage 5.3.1.1 PowerTube Akkuhalter, BS3, sichern Gilt nur für Pedelecs mit dieser Ausstattung Um den BOSCH PowerTube Akkuhalter BS2 zu 5 Mit einem 15 mm Schraubenschlüssel das sichern, muss ein Klips auf der Rückseite der linke Pedalgewinde im Uhrzeigersinn und das Akkuhalterung festgeklemmt werden.
  • Seite 86: Kurbelsatz Entfernen

    Montage Kurbelsatz entfernen Riemen bzw. Kette entfernen 11 Mit einem Innensechskant-Aufsatz die Hinweis Halteschrauben links und rechts lösen. 12 Die Kurbelschraube mit Innensechskant- Den Riemen nicht knicken, nicht verdrehen, nicht Schlüssel 8 mm lösen. nach hinten biegen, nicht umwenden, nicht zusammenknoten oder nicht zusammenbinden.
  • Seite 87 Montage Um den BOSCH PowerTube Akkuhalter, BS3, zu sichern, muss ein Klips auf der Rückseite der Akkuhalterung festgeklemmt werden. 24 Die Schrauben am Akkuhalter mit einem TORX® T25 Schlüssel lösen. Abbildung 65: Lage Befestigungsschrauben (1) 20 Motorcover entfernen. 21 Verkabelung entfernen. Abbildung 68: Akkuhalter Schrauben lösen 25 Akkuhalter herausnehmen und umdrehen.
  • Seite 88: Motor Montieren

    Montage Abbildung 70: Klips festklemmen Abbildung 72: Lage Anschluss Motor Performance Line CX (BDU450 CX) 27 Akkuhalterung umdrehen und in den Rahmen auf die Aluminiumabstandshalter setzen. 28 Die Schrauben am Akkuhalter mit einem TORX® T25 Schlüssel festziehen. Durch den Rahmen die Konter-Mutter festhalten. Motor montieren 29 Motor einsetzen.
  • Seite 89: Kurbelsatz Einbauen

    Montage Kurbelsatz einbauen Position Anschluss Farbe Spannung 35 Verzahnung der Kurbelwellen einfetten. Scheinwerfer blau 12 V Riemenscheibe bzw. Kettenrad leicht fetten. Geschwindig- grau mind. 3,3 V Riemenscheibe bzw. Kettenrad auf die keitssensor Kurbelwelle setzten. Akku schwarz 36 V 36 Kurbel aufsetzen. Mit BOSCH-Tool und einer Bildschirm schwarz 12 V...
  • Seite 90 Montage 40 Um die Riemen bzw. Kettenspannung aufzubauen, das Hinterrad nach hinten schieben. Abbildung 77: Hinterrad nach hinten schieben 41 Riemen- bzw. Kettenspannung prüfen und einstellen (siehe Kapitel 7.5.9 bzw. 7.5.4). 42 Pedal montieren (siehe Kapitel 5.3.4). 43 Riemen- bzw. Kettenschutz aufsetzen. Halterungsschraube festziehen.
  • Seite 91: Rad Vorbereiten

    Montage 5.3.2 Rad vorbereiten Auf den Seitenwänden der Reifen befindet sich ein Laufrichtungspfeil mit der Aufschrift ROTATION. Auf älteren Reifen lautet die Angabe „DRIVE“. Der Laufrichtungspfeil gibt die empfohlene Laufrichtung an. Bei Straßenreifen hat die Laufrichtung vor allem optische Gründe. Abbildung 79: Laufrichtungspfeil Im Gelände ist die Bedeutung der Laufrichtung deutlich größer, denn hier bewirkt das Profil die...
  • Seite 92: Rad In Suntour Gabel Montieren

    Montage 5.3.3 Rad in SUNTOUR Gabel montieren Gilt nur für Suntour-Gabeln mit dieser Ausstattung 5.3.3.1 Schraubachse (12AH2 und 15AH2) Gilt nur für Suntour-Gabeln mit dieser 4 Sicherungsschraube auf der Nicht- Ausstattung Antriebsseite einsetzen.  Vor der Montage ist darauf zu achten, dass der O- Ring am Gewindeteil richtig sitzt.
  • Seite 93: Mm Querachse

    Montage 5.3.3.2 20 mm Querachse Gilt nur für Suntour-Gabeln mit dieser 2 Querachse mit roten Hebel anziehen. Ausstattung VORSICHT Sturz durch gelöste Querachse Eine defekte oder falsch montierte Querachse kann sich in der Bremsscheibe verfangen und das Rad blockieren. Ein Sturz ist die Folge. ...
  • Seite 94 Montage 5 Lage und Spannkraft des Schnellspannhebels prüfen. Der Schnellspannhebel muss bündig am Federbein anliegen. Abbildung 89: Perfekte Lage des Spannhebels 6 Bei Bedarf die Spannkraft des Spannhebels mit 4 mm Innensechskantschlüssel einstellen. Abbildung 90: Spannkraft des Schnellspanners einstellen 7 Den Schnellspannhebel auf Lage und Spannkraft prüfen.
  • Seite 95: Q-Loc Schnellspanner

    Montage 5.3.3.3 Q-LOC Schnellspanner Gilt nur für Suntour-Gabeln mit dieser Ausstattung 1 Schnellspanner hineinschieben, bis ein Klickgeräusch hörbar ist. Sicherstellen, dass VORSICHT der Flansch ausgedehnt ist. Sturz durch gelösten Schnellspanner Ein defekter oder falsch montierter Schnellspanner kann sich in der Bremsscheibe verfangen und das Rad blockieren.
  • Seite 96: Pedale Montieren

    Montage 5.3.4 Pedale montieren Damit sich die Pedale beim Pedalieren nicht 3 Das mit R gekennzeichnete Pedal mit der lösen, haben diese zwei unterschiedliche Hand im Uhrzeigersinn in den in Fahrtrichtung Gewinde. gesehen rechten Kurbelarm drehen. • Das in Fahrtrichtung linke Pedal hat ein Linksgewinde und ist mit L gekennzeichnet.
  • Seite 97: Sattelstütze Limotec Vorbereiten

    Montage 5.3.5 Sattelstütze LIMOTEC vorbereiten Gilt nur für Pedelecs mit dieser Ausstattung 1 Die Sattelstütze an die Beinlänge mit der Sitzhöhenformel berechnen: Sitzhöhe (SH) = Innenbeinlänge (I) × 0,9 2 Die Sattelstütze tiefer in das Sattelrohr versenken 3 Hierbei muss der Sattelstützen-Bowdenzug im Rahmen bis zur Fernbedienungs in der Länge nachgezogen werden, wie die Sattelstütze versenkt wurde.
  • Seite 98: Vorbau Und Lenker Prüfen

    Montage 5.3.6 Vorbau und Lenker prüfen 5.3.6.1 Verbindungen prüfen 5.3.6.3 Lagerspiel prüfen 1 Vor das Pedelec stellen. Das Vorderrad 1 Die Finger einer Hand um die obere zwischen die Beine klemmen. Die Lenkergriffe Lenkungslagerschale legen. Mit der anderen fassen. Hand die Vorderrad-Bremse ziehen und versuchen, das Pedelec vor und zurück zu 2 Versuchen, den Lenker gegen die Richtung schieben.
  • Seite 99: Betrieb

    Betrieb Betrieb Risiken und Gefährdungen WARNUNG WARNUNG Verletzungen und Tod durch Ablenkung Verletzungen und Tod durch toter Winkel Unkonzentriertheit im Verkehr erhöht das Risiko Andere Staßenteilnehmer wie Busse, LKWs, PKWs eines Unfalls. Dies kann einen Sturz mit starken oder Fußgänger unterschätzen oft die Verletzungen zur Folgen haben.
  • Seite 100: Sturz Durch Materialermüdung

    Betrieb VORSICHT VORSICHT Sturz durch Materialermüdung Sturz durch Verschmutzung Durch eine intensive Nutzung kann es zu einer Grobe Verschmutzungen können Funktionen des Materialermüdung kommen. Bei einer Pedelecs, beispielsweise die der Bremsen, Materialermüdung kann ein Bauteil plötzlich stören. Ein Sturz mit Verletzungen kann die Folge versagen.
  • Seite 101: Tipps Für Eine Höhere Reichweite

    Betrieb Tipps für eine höhere Reichweite Die Reichweite des Pedelecs hängt von vielen Schaltverhalten Einflussfaktoren ab. Weniger als 20 Kilometer sind mit einer Akku-Ladung ebenso möglich wie  Beim Anfahren und an Steigungen einen deutlich über 100 Kilometer. Vor anspruchsvollen kleinen Gang und eine niedrige Fahrten die Reichweite des Pedelecs testen.
  • Seite 102: Fehlermeldung

    Betrieb Fehlermeldung 6.3.1 Bordcomputer Die Bedieneinheit zeigt an, ob kritische Fehler 6.3.1.2 Kritische Fehler oder weniger kritische Fehler im Antriebssystem Kritische Fehler werden durch rotes Blinken der auftreten. Anzeige gewählter Unterstützungsgrad und und Die vom Antriebssystem generierten der Ladezustandsanzeige angezeigt. Fehlermeldungen können über die ...
  • Seite 103: Einweisung Und Kundendienst

    Betrieb Einweisung und Kundendienst 6.5.1 Vorbereitung Den Kundendienst führt der ausliefernde Fachhandel aus. Er gibt seine Kontaktdaten auf dem Pedelec-Pass dieser Betriebsanleitung an. Um das Pedelec anzupassen werden diese Werk- zeuge benötigt: Spätestens bei der Übergabe des Pedelecs wird der neue Besitzer im Fachhandel über alle Funktionen des Pedelecs persönlich aufgeklärt.
  • Seite 104: Ablauf Pedelec Anpassen

    Betrieb 6.5.2 Ablauf Pedelec anpassen  Die Reihenfolge der Anpassung einhalten. nur bei Pedelecs mit den Bauteilen Reihenfolge Anpassung Kapitel Sattel • Sattel ausrichten 6.5.4.1 • Sattelhöhe einstellen 6.5.4.3 • Sattelposition einstellen 6.5.4.5 • Sattelneigung einstellen 6.5.4.6 Lenker 6.5.5 Vorbau 6.5.6 Griffe 6.5.7...
  • Seite 105: Sitzbeschwerden Durch Falschen Sattel

    Betrieb 6.5.3 Sattel ein Viertel geringer als bei Männern. Deshalb kann es zu schmerzhaften Druckstellen auf VORSICHT Männersätteln durch die Sattelnase kommen, da zu schmale oder zu weiche Sättel auf die Sitzbeschwerden durch falschen Sattel Genitalien oder das Steißbein drücken. Bei etwa 50 % aller Pedelecfahrenden treten Beschwerden durch falsches Sitzen auf.
  • Seite 106 Betrieb Rücksprache mit dem Arzt eine längere Pause vom Pedelecfahren einzulegen. Danach sollte eine Prostata-Sattel genutzt werden. Dieser reduziert den Druck im Dammbereich bis zu 100 %. Abbildung 100: Damensattel der Firma ergotec Herrensattel Im Gegensatz zur weiblichen Anatomie stehen bei Abbildung 102: Druckstellen des Sattels, männliche Männern die Schambeinkufen deutlich steiler Anatomie...
  • Seite 107: Mindest-Sattelbreite Mit Wellpappe Bestimmen

    Betrieb 6.5.3.3 Mindest-Sattelbreite mit Wellpappe bestimmen 6.5.3.4 Mindest-Sattelbreite mit Gelkissen bestimmen 1 Wellpappe auf eine ebene, harte, 1 Gelkissen glätten. ungepolsterte Sitzgelegenheit legen. 2 Gelkissen auf eine ebene, harte, 2 Mittig auf die Wellpappe setzen. ungepolsterte Sitzgelegenheit legen. 3 Mittig auf das Gelkissen setzen. Abbildung 104: Auf die Wellpappe setzen 3 Mit den Händen zusätzlich an der Sitzfläche Abbildung 106: Auf das Gelkissen setzen...
  • Seite 108: Sattelbreite Berechnen

    Betrieb 6.5.3.5 Sattelbreite berechnen 6.5.3.8 Sattel ausrichten Je nach Position wird folgender Wert zur Mindest-  Sattel in Fahrtrichtung ausrichten. Dabei mit Sattelbreite hinzugerechent. der Sattelspitze am Oberrohr orientieren. Hollandrad Position + 4 cm Cityrad Position + 3 cm Trekkingrad Position + 2 cm Sportive Position + 1 cm...
  • Seite 109: Sattelhöhe Einstellen

    Betrieb 6.5.3.10 Sattelhöhe einstellen Hierzu den Spannhebel von der Sattelstütze (3) wegziehen. Um die Sattelhöhe sicher zu ermitteln, entweder  • das Pedelec in die Nähe einer Wand schieben, sodass sich die Pedelecfahrenden abstützen können oder • eine zweite Person bitten, das Pedelec festzuhalten.
  • Seite 110: Sattelhöhe Mit Fernbedienung Einstellen

    Betrieb 6.5.3.11 Sattelhöhe mit Fernbedienung einstel- Mit der Sitzhöhenformel die Sattelhöhe einstellen: Sitzhöhe (SH) = Innenbeinlänge (I) × 0,9 Hinweis Kann die gewünschte Sattelhöhe nicht erreicht werden, muss die Sattelstütze tiefer in das Sattelrohr versenkt werden. Hierbei muss der Sattelstützen-Bowdenzug im Rahmen bis zur Fernbedienung in der Länge nachgezogen werden, wie die Sattelstütze versenkt wurde.
  • Seite 111: Fahrposition

    Betrieb 6.5.4 Fahrposition Ausgangspunkt für eine komfortable Haltung ist Das Becken steht falsch, wenn es ein wenig nach die richtige Stellung des Beckens. Steht das hinten kippt. Die Wirbelsäule wird hierdurch rund Becken falsch, kann es die Ursache für und kann nicht mehr optimal einfedern. unterschiedlichste Schmerzen im Körper sein, Je nach Pedelec-Art, körperlicher Fitness und z.
  • Seite 112: Nachteile

    Betrieb Hollandrad Position Cityrad Position Trekkingrad Position Sportive Position Aufrechte, fast senk- Leicht geneigter Ober- Deutlich geneigter Ober- Stark geneigter Ober- rechte Haltung, körper, körper, körper, Neigung des fast 90° 60° … 70° 30° … 60° 15° … 30° Oberkörpers Rückenwinkel.
  • Seite 113: Sattel Ausrichten

    Betrieb 6.5.4.1 Sattel ausrichten 6.5.4.2 Sattel mit eightpins Feder-Sattelstütze ausrichten  Sattel in Fahrtrichtung ausrichten. Dabei mit Gilt nur für Pedelecs mit dieser Ausstattung der Sattelspitze am Oberrohr orientieren. 1 Sattel in Fahrtrichtung ausrichten. Dabei mit der Sattelspitze am Oberrohr orientieren. 2 Sattelstützen-Achse mit einem Drehmomentschlüssel mit 8 Nm anziehen.
  • Seite 114: Sattelhöhe Einstellen

    Betrieb 6.5.4.3 Sattelhöhe einstellen Hierzu den Spannhebel von der Sattelstütze (3) wegziehen. Um die Sattelhöhe sicher zu ermitteln, entweder  • das Pedelec in die Nähe einer Wand schieben, sodass sich die Pedelecfahrenden abstützen können oder • eine zweite Person bitten, das Pedelec festzuhalten.
  • Seite 115: Sattelhöhe Mit Fernbedienung Einstellen

    Betrieb 6.5.4.4 Sattelhöhe mit Fernbedienung einstel- Mit der Sitzhöhenformel die Sattelhöhe einstellen: Sitzhöhe (SH) = Innenbeinlänge (I) × 0,9 Hinweis Kann die gewünschte Sattelhöhe nicht erreicht werden, muss die Sattelstütze tiefer in das Sattelrohr versenkt werden. Hierbei muss der Sattelstützen-Bowdenzug im Rahmen bis zur Fernbedienung in der Länge nachgezogen werden, wie die Sattelstütze versenkt wurde.
  • Seite 116: Sattelposition Einstellen

    Betrieb 6.5.4.5 Sattelposition einstellen 3 Vorgesehene Schraubverbindungen lösen, justieren und mit dem maximalen Der Sattel lässt sich auf dem Sattelgestell Anziehmoment der Klemmschrauben des verschieben. Die richtige horizontale Position Sattels klemmen. sorgt für eine optimale Hebelstellung der Beine. Das verhindert Knieschmerzen und schmerzhafte 6.5.4.6 Sattelneigung einstellen Beckenfehlstellungen.
  • Seite 117: Lenker

    Betrieb 6.5.5 Lenker 6.5.5.1 Lenker tauschen 6.5.5.3 Handposition einstellen Die Hand ruht optimal auf dem Lenker, wenn Nicht im Preis inbegriffen Unterarm und Hand in gerader Linie stehen, also das Handgelenk nicht geknickt wird. Dann Lenker sind Bauteile, die nach Freigabe des §...
  • Seite 118: Lenker Einstellen

    Betrieb 6.5.5.4 Lenker einstellen Der Lenker und seine Position bestimmen, in welcher Haltung die Pedelecfahrenden auf dem Pedelec sitzen. 1 Nach gewählten Fahrposition (siehe Kapitel 6.6.2.1) die Neigung des Oberkörpers und den Oberarm-Oberkörperwinkel bestimmen. 2 Beim Lenkereinstellen die Rückenmuskulatur vorspannen. Denn nur wenn die Rücken- und auch die Bauchmuskulatur vorgespannt sind, kann die Wirbelsäule stabilisiert werden und vor Überlastungen schützen.
  • Seite 119: Vorbau

    Betrieb 6.5.6 Vorbau 6.5.6.1 Vorbau tauschen 6.5.6.3 Festigkeit Vorbau prüfen Nicht im Preis inbegriffen  Nach dem Einstellen des Sattels, Lenker festhalten. Mit dem gesamten Körpergewicht Lenker-Vorbau Einheiten sind Bauteile, die nach den Lenker belasten. § Freigabe des Fahrzeug- oder Teileherstellers ...
  • Seite 120: Schaftvorbau Einstellen

    Betrieb 6.5.6.5 Schaftvorbau einstellen 6.5.6.6 Ahead-Vorbau einstellen Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung Bei einem Schaftvorbau bilden der Vorbau und Bei einem Ahead-Vorbau wird der Vorbau direkt der Schaft ein fest verbundenes Bauteil, das in auf den Gabelschaft gesteckt, der über den den Gabelschaft geklemmt wird.
  • Seite 121: Winkelverstellbaren Vorbau Einstellen

    Betrieb 6.5.6.7 Winkelverstellbaren Vorbau einstellen Gilt nur für Pedelecs mit dieser Ausstattung Winkelverstellbare Vorbauten gibt es mit unterschiedlichen Vorbaulängen für Schaft- und Ahead-Vorbauten. Abbildung 129: Unterschiedliche Versionen von winkelverstellbare Vorbauten Durch die Verstellung des Vorbauwinkels (c) werden sowohl der Abstand Oberkörper zu Lenker (b) als auch die Lenkerhöhe (a) verändert.
  • Seite 122: Griffe 6.5

    Betrieb 6.5.7 Griffe 6.5.7.1 Griffe tauschen 6.5.7.2 Ergonomische Griffe einstellen Gilt nur für Pedelecs mit dieser Ausstattung Nicht im Preis inbegriffen Griffe mit Schraubklemmung sind Bauteile, die § ohne Freigabe getauscht werden dürfen. Treten Schmerzen oder Taubheit an Zeige-, Mittelfinger oder Daumen auf, kann ein zu hoher Druck auf den Ausgang des Karpaltunnels die Ursache sein.
  • Seite 123: Reifen

    Über diese Betriebsanleitung 6.5.8 Reifen 6.5.8.1 Fülldruck einstellen Fülldruck (in bar) für Körpergewicht Reifenbreite Es ist unmöglich, eine generelle ca 60 kg ca 80 kg ca 110 kg Fülldruckempfehlung für ein bestimmtes Pedelec oder einen bestimmten Reifen zu geben. Der 25 mm richtige Fülldruck hängt maßgeblich von der 28 mm...
  • Seite 124: Bremse

    Betrieb 6.5.9 Bremse Die Griffweite der Handbremse lässt sich 6.5.9.2 Neigungswinkel Handbremse ändern anpassen, um eine bessere Erreichbarkeit zu Die Nerven, die durch den Karpaltunnel verlaufen, ermöglichen. Ebenfalls kann der Druckpunkt an sind mit Daumen-, Zeige- und Mittelfinger den Vorlieben der Pedelecfahrenden angepasst verbunden.
  • Seite 125: Griffweite Ermitteln

    Betrieb 2 Nach der Tabelle den Neigungswinkel der 6.5.9.3 Griffweite ermitteln Bremse einstellen. 1 Handgröße Mithilfe der Griffweitenschablone ermitteln. Lenkerüberhöhung (mm) Neigungswinkel Bremse 2 Je nach Handgröße die Griffweite am >10 20° … 25° Druckpunkt justieren. 0 … 10 25° … 30° 0 …...
  • Seite 126: Bremse Tauschen

    Betrieb 6.5.9.4 Bremse tauschen Nicht im Preis inbegriffen Die Bauteile der Bremse dürfen nur mit Original- § Bauteile getauscht werden. Bei Scheibenbremsbelägen darf die optimale Belagsmischung der Fahrerfahrung und dem Untergrund angepasst werden. 6.5.9.5 Bremsbeläge einfahren Scheibenbremsen benötigen eine Einbremsungszeit. Die Bremskraft erhöht sich mit fortlaufender Zeit.
  • Seite 127: Griffweite Shimano St-Ef41 Bremshebel

    Betrieb 6.5.9.6 Griffweite SHIMANO ST-EF41 Bremshebel Gilt nur für Pedelecs mit dieser Ausstattung Die Position des Bremshebels kann an die  Stellschraube gegen den Uhrzeigersinn in Ansprüche des Fahrer oder der Fahrerin anpasst Richtung Minus (–) ausdrehen. werden. Die Anpassung hat keine Auswirkung auf ...
  • Seite 128: Griffweite Shimano St-Ef41 Handbremse

    Betrieb 6.5.9.7 Griffweite SHIMANO ST-EF41 Handbremse Gilt nur für Pedelecs mit der Handbremse: BL-M4100 BL-M7100 BL-M8100 BL-MT200 BL-MT201 BL-MT400 BL-MT401 BL-MT402 BL-T6000 GRX ST-RX600 M7100 M8100 RS785 Die Position der Handbremse kann an die Ansprüche der Pedelecfahrenden anpasst werden.  Fachhandel kontaktieren. MY22Z0a - 51_1.0_17.05.2022...
  • Seite 129: Reifen

    Betrieb 6.5.10 Reifen 6.5.10.1 Fülldruck einstellen Fülldruck (in bar) für Körpergewicht Reifenbreite Der korrekte Fülldruck hängt maßgeblich von der ca. 60 kg ca. 80 kg ca. 110 kg Gewichtsbelastung auf den Reifen ab. Diese wird vom eigengewicht des Pedelecs, dem 25 mm Körpergewicht und der Gepäcklast bestimmt.
  • Seite 130: Reifen Tauschen

    Betrieb 6.5.10.2 Reifen tauschen Nicht im Preis inbegriffen Reifen sind Bauteile, die nach Freigabe des § Fahrzeug- oder Teileherstellers getauscht werden dürfen. Ein anderes Einsatzgebiet, zusätzliches Gewicht, ein höherer Pannenschutz, stärkere Beschleunigung und dynamischere Kurvenfahren machen den Einsatz von anderen Reifen notwendig.
  • Seite 131: Schaltung

    Betrieb 6.5.11 Schaltung Die Lage der Schaltung an die Bedürfnisse der 6.5.11.1 Schaltung tauschen Pedelecfahrenden anpassen. Nicht im Preis inbegriffen 1 Befestigungsschraube lösen. Alle Bauteile der Schaltung (Schaltwerk, 2 Bedieneinheit bzw. Schalthebel in die Position § Schalthebel, Drehgriff, Schaltzüge und Hüllen) bringen, dass Pedelecfahrende die dürfen getauscht werden, solange: Bedieneinheit bzw.
  • Seite 132: Sturz Durch Fehleinstellung Der Federung

    Betrieb 6.5.12 Federung Die Anpassung der Federung der Gabel und des  Die Reihenfolge der Anpassung befolgen. Hinterbau-Dämpfers eines Pedelecs auf das Gewicht des Fahrenden erfolgt jeh nach Federsystem über bis zu sechs Schritten. nur bei Pedelecs mit den Bauteilen Reihenfolge Anpassung Kapitel...
  • Seite 133: Sr Suntour Gabel Stahlfederung Einstellen

    Betrieb 6.5.13.1 SR SUNTOUR Gabel Stahlfederung einstellen Gilt nur für Pedelecs mit dieser Ausstattung 1 Das Einstellrad SAG (1) befindet sich unter einer Kunststoffabdeckung auf der Krone. Die Kunststoffabdeckung entfernen. Abbildung 142: Einstellrad SAG (1) auf der Krone der Federgabel ...
  • Seite 134: Sr Suntour Gabel Luftfederung Einstellen

    Betrieb 6.5.13.2 SR SUNTOUR Gabel Luftfederung einstellen Gilt nur für Pedelecs mit dieser Ausstattung  Das Luftventil befindet sich unter der 1 Eine Hochdruck-Dämpferpumpe auf das Luftventilkappe auf der Krone. Die Luftventil schrauben. Luftventilkappe abdrehen. 2 Luftfedergabel auf den gewünschten Druck aufpumpen.
  • Seite 135: Rockshox Schraubenfeder Paragon Silver

    Betrieb 6.5.13.3 ROCKSHOX Schraubenfeder Paragon Silver Gilt nur für Pedelecs mit dieser Ausstattung 1 Normale Kleidung zum Fahrradfahren 7 SAG überprüfen. anziehen. Einstellung 2 Einen Helfer bitten, das Fahrrad zu halten. verboten >30% 3 Auf die Pedale stellen. Den Dämpfer drei Mal hohe Empfindlichkeit 20…30% einfedern lassen.
  • Seite 136 Betrieb 9 Um das Vorspannungs-Distanzstück zu entfernen oder neu auszurichten, Abdeckklappe entfernen.  Bei einen Neufahrzeug ist standardmäßig die 5-mm-Vorspannungsposition des Vorspannungsdistanzstücks ausgerichtet (1). Abbildung 147: Vorspannungseinstellring hinein und heraus drehen.  Um die Vorspannung zu verringern und die Nachgiebigkeit zu erhöhen, das Distanzstück für Vorspannung entfernen (2).
  • Seite 137: Rockshox Schraubenfeder Mit Externen Vorspannungseinsteller Einstellen

    Betrieb 6.5.13.4 ROCKSHOX Schraubenfeder mit externen Vorspannungseinsteller einstellen Gilt nur für Pedelecs mit dieser Ausstattung 1 Den Vorspannungseinstellring bis zum 6 Den Abstand zwischen dem Staubabstreifer Anschlag gegen den Uhrzeigersinn drehen. und dem O-Ring notieren. Der Abstand ist der SAG. ...
  • Seite 138 Betrieb 8 Kann die gewünschte Nachgiebigkeit über das Verdrehen des Vorspannungseinstellring nicht erreicht werden, muss die Schraubfeder ausgetauscht werden. Fachhändler kontaktieren. MY22Z0a - 51_1.0_17.05.2022...
  • Seite 139: Rockshox Gabel Schraubenfeder Mit Distanzstück Für Vorspannung Einstellen

    Betrieb 6.5.13.5 ROCKSHOX Gabel Schraubenfeder mit Distanzstück für Vorspannung einstellen Gilt nur für Pedelecs mit dieser Ausstattung 1 Normale Kleidung zum Fahrradfahren 7 SAG überprüfen. anziehen (einschließlich Gepäck). Einstellung 2 Einen Helfer bitten, das Fahrrad zu halten. verboten >30% 3 Auf die Pedale stellen. Den Dämpfer drei Mal hohe Empfindlichkeit 20–30% einfedern lassen.
  • Seite 140 Betrieb  Wird die gewünschte Nachgiebigkeit mit der Vorspannung intern einstellen. maximalen Anzahl an Distanzstücken nicht  Die interne Einstellung der Vorspannung darf erreicht, muss die Schraubenfeder durch eine nur durch den Fachhandel durchgeführt härtere Feder ersetzt werden. werden.  Wird die gewünschte Nachgiebigkeit ohne Distanzstücke für die Vorspannung drücken die Distanzstück für Vorspannung nicht erreicht Feder zusammen oder entspannen sie, ohne...
  • Seite 141: Sag Hinterbau-Dämpfer Einstellen

    Betrieb 6.5.14 SAG Hinterbau-Dämpfer einstellen Einstellungen am Fahrwerk ändern das Fahrverhalten signifikant. Eingewöhnung und Einfahren sind notwendig, um Stürze zu vermeiden. Höherer SAG (20 30%) … Ein höherer SAG erhöht die Empfindlichkeit gegenüber Unebenheiten. Es entsteht eine starke Federbewegung. Eine höhere Empfindlichkeit gegen Unebenheiten sorgt für ein komfortableres Fahrverhalten und wird bei Fahrrädern mit einem längeren Federwege verwendet.
  • Seite 142: Suntour Hinterbau-Dämpfer Einstellen

    Betrieb 6.5.14.1 Suntour Hinterbau-Dämpfer einstellen Gilt nur für Pedelecs mit dieser Ausstattung Jeder Hinterbau-Dämpfer besitzt ab Werk einen Nach dem Einrichten des Hinterraddämpfers den Diese spezifischen Auslieferungs-Luftdruck. SAG überprüfen, um sicherzustellen, die Werte sind die Ausgangspunkte. Diese empfohlenen SAG-Einstellungen eingehalten Einstellungen können je nach Fahrkenntnisse, werden.
  • Seite 143: Rockshox Hinterbau-Dämpfer Einstellen

    Betrieb 6.5.14.2 ROCKSHOX Hinterbau-Dämpfer einstellen Gilt nur für Pedelecs mit dieser Ausstattung Der SAG der Gabel ist eingestellt.  Gewicht Luftdruck Sicherstellen, dass sich beim Einstellen des  Pfund pro SAGs alle Dämpfer in geöffneter Position Kilogramm Pfund (lbs) Quadrat-Inch befinden, d.
  • Seite 144 Betrieb 11 SAG-Wert auf der Skala ablesen. Der optimale Prozentsatz der Nachgiebigkeit beträgt 25%. Der SAG-Wert kann je nach den Vorlieben des Fahrers oder der Fahrerin um ±5% angepasst werden (20%…30%). 12 Wenn der SAG-Wert nicht erreicht ist, muss der Luftdruck angepasst werden. ...
  • Seite 145: Zugstufen-Dämpfung Gabel

    Betrieb 6.5.15 Zugstufen-Dämpfung Gabel Gilt nur für Pedelecs mit dieser Ausstattung Die Zugstufen-Dämpfung der Federgabel und des Ausfedergeschwindigkeit zu. Um die optimale Hinterbau-Dämpfers legt die Geschwindigkeit Einstellung zu erzielen, muss die Zugstufen- fest, mit welcher der Dämpfer nach der Belastung Dämpfung erhöht werden, wenn Luftdruck oder ausfedert.
  • Seite 146: Sr Suntour Gabel Zugstufen-Dämpfung Einstellen

    Betrieb 6.5.15.1 SR SUNTOUR Gabel Zugstufen-Dämpfung einstellen Gilt nur für Pedelecs mit dieser Ausstattung Abbildung 161: Beispiel SR SUNTOUR Zugstufen- Schraube (1) Der SAG der Gabel ist eingestellt.  1 Die Zugstufen-Schraube bis zum Anschlag im Uhrzeigersinn in die geschlossene Position drehen.
  • Seite 147: Rockshox Federgabel Einstellen

    Betrieb 6.5.15.2 ROCKSHOX Federgabel einstellen Gilt nur für Pedelecs mit dieser Ausstattung Abbildung 162: ROCKSHOX Zugstufe einstellen  Der SAG der Gabel ist eingestellt.  Die Zugstufen-Schraube im Uhrzeigersinn, in Richtung Schildkröte drehen.  Die Ausfedergeschwindigkeit ist verringert (langsamere Rückkehr). ...
  • Seite 148: Zugstufendämpfung Hinterbau-Dämpfer Einstellen

    Betrieb 6.5.16 Zugstufendämpfung Hinterbau-Dämpfer einstellen Gilt nur für Pedelecs mit dieser Ausstattung Bei optimaler Einstellung federt der Hinterbau- kontrollierte Weise aus, sodass die Fahrende Dämpfer mit kontrollierter Geschwindigkeit aus. Person waagrecht ausgerichtet bleibt, während Das Hinterrad prallt nicht von der Bodenwelle die nächste Unebenheit abgefedert wird.
  • Seite 149: Rockshox Hinterbau-Dämpfer Einstellen

    Betrieb 6.5.16.1 ROCKSHOX Hinterbau-Dämpfer einstellen Gilt nur für Pedelecs mit dieser Ausstattung Abbildung 164: Lage und Form des Zugstufeneinstellers (rot) ist abhängig vom Modell Der SAG des Hinterbau-Dämpfers ist eingestellt.   Zugstufeneinsteller im Uhrzeigersinn drehen.  Die Zugstufendämpfung ist erhöht. ...
  • Seite 150: Druckstufendämpfer Am Hinterbau-Dämpfers

    Betrieb 6.5.17 Druckstufendämpfer am Hinterbau-Dämpfers Bei optimaler Einstellung federt der Hinterbau-Dämpfer beim Auftreffen auf Unebenheiten schnell und ungehindert ein und federt die Unebenheit ab. Die Traktion bleibt erhalten (blaue Linie). Der Sattel steigt beim Abfedern der Unebenheit leicht an (grüne Linie). Hart eingestellter Druckstufendämpfer Weich eingestellter Druckstufendämpfer •...
  • Seite 151: Suntour Druckstufendämpfer Einstellen

    Betrieb 6.5.17.1 Suntour Druckstufendämpfer einstellen Gilt nur für Pedelecs mit dieser Ausstattung Abbildung 166: Suntour-Druckstufeneinsteller (1) am Hinterbau-Dämpfer 1 Druckstufeneinsteller in die mittlere Position stellen. 2 Mit dem Pedelec über ein kleines Hindernis fahren.  Druckstufeneinsteller gegen den Uhrzeigersinn drehen. ...
  • Seite 152: Rockshox Druckstufendämpfer Einstellen

    Betrieb 6.5.17.2 ROCKSHOX Druckstufendämpfer einstellen Gilt nur für Pedelecs mit dieser Ausstattung Abbildung 167: Lage und Form des Druckstufeneinstellers (blau) ist Modellabhängig 1 Druckstufeneinsteller in die mittlere Position stellen. 2 Mit dem Pedelec über ein kleines Hindernis fahren.  Druckstufeneinsteller im Uhrzeigersinn drehen.
  • Seite 153: Rockshox Schwelle Einstellen

    Betrieb 6.5.17.3 RockShox Schwelle einstellen Gilt nur für Pedelecs mit dieser Ausstattung Abbildung 168:Offenen Position (1) und Schwellenposition (2) des Hebels  Hebel der Schwelle auf die Schwellenposition (2) stellen.  Die Schwellenfunktion ist eingeschaltet.  Hebel der Schwelle auf die offene Position (1) stellen.
  • Seite 154: Fahrlicht

    Betrieb 6.5.18 Fahrlicht Beispiel 1 Wird der Scheinwerfer zu hoch eingestellt, wird der Gegenverkehr geblendet. Hierdurch kann ein schwerer Unfall mit Toten entstehen. Beispiel 2 Durch eine korrekte Einstellung des Scheinwerfers kann sichergestellt werden, dass der Gegenverkehr nicht geblendet und niemand gefährdet wird. Beispiel 3 Wird der Scheinwerfer zu tief eingestellt, ist die beleuchtete Fläche nicht optimal und die Sicht im Dunkeln verkürzt.
  • Seite 155: Scheinwerfer Einstellen

    Betrieb 6.5.18.1 Scheinwerfer einstellen 1 Pedelec frontal an eine Wand stellen. 2 Die Höhe des Scheinwerfers (1) an der Wand mit Kreide markieren. 3 Die halbe Höhe der Scheinwerfers (2) an der Wand mit Kreide markieren. Abbildung 171: Maße an der Wand 4 Pedelec 5 m vor die Wand stellen.
  • Seite 156: Bordcomputer

    Über diese Betriebsanleitung 6.5.19 Bordcomputer Um alle Funktionen des Antriebssystems nutzen  Der Bordcomputer schaltet die Bluetooth®- Low-Energy-Verbindung ein und wechselt in zu können, ist ein Smartphone mit der den Pairing-Modus Anwendung eBike Flow erforderlich. Die Verbindung zur App erfolgt über eine Bluetooth® 5 Ein-Aus-Taste loslassen.
  • Seite 157: Lock-Funktion Einrichten (Optional)

    Über diese Betriebsanleitung 6.5.19.5 Lock-Funktion einrichten (optional) Mit dem Benutzerkonto kann die Lock-Funktion aktiviert werden. Dabei wird ein digitaler Schlüssel auf dem Smartphone hinterlegt, der für den Start des Antriebssystems erforderloch ist. Nach dem Einschalten der Lock-Funktion kann das Pedelec nur in Betrieb genommen werden, wenn •...
  • Seite 158: Zubehör

    Betrieb Zubehör Nicht im Preis inbegriffen VORSICHT Für Pedelecs ohne Seitenständer wird ein Abstellständer empfohlen, bei dem entweder das Quetschgefahr durch offenliegende Feder Vorderrad oder Hinterrad sicher eingeschoben Das Kind kann sich die Finger an offenliegenden werden kann. Folgendes Zubehör wird Federn oder offener Mechanik des Sattels bzw.
  • Seite 159: Anhänger

    Betrieb 6.6.2 Anhänger 6.6.2.1 Freigabe Anhänger mit enviolo Nabe Gilt nur für Pedelecs mit dieser Ausstattung VORSICHT Es sind nur kompatible Fahrradanhänger für enviolo Nabenschaltungen freigegeben. Sturz durch Bremsversagen KETTLER Bei überhöhter Anhängerlast kann sich der Bremsweg verlängern. Der lange Bremsweg kann KETTLER Quadriga Kinderanhänger einen Sturz oder einen Unfall mit Verletzungen verursachen.
  • Seite 160: Freigabe Anhänger Mit Rohloff Nabe

    Betrieb 6.6.3 Handyhalter 6.6.2.2 Freigabe Anhänger mit ROHLOFF Nabe Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung ROHLOFF Speedhub 500/14 Am Vorbau ist eine Halterung für SP Connect Handyhülle montiert. Ein Anhängerbetrieb in Kombination mit der ROHLOFF SPEEDHUB 500/14 ist grundsätzlich ...
  • Seite 161: Gepäckträger

    Betrieb 6.6.6 Gepäckträger Der Fachhandel berät bei der Auswahl eines geeigneten Gepäckträgers. Zur Erhaltung der Sicherheit ist die Erstmontage eines Gepäckträgers vom Fachhandel vorzunehmen. Bei der Montage eines Gepäckträgers achtet der Fachhandel darauf, dass die Befestigung zum Pedelec passen, alle Bauteile montiert und solide befestigt werden, Schaltzüge, Bremszüge, hydraulische und elektrische Leitungen ggf.
  • Seite 162: Persönliche Schutzausrüstung Und Zubehör Zur Verkehrssicherheit

    Betrieb Persönliche Schutzausrüstung und Zubehör zur Verkehrssicherheit Sehen und gesehen werden ist im Straßenverkehr 6 Das weiße Vorderlicht muss funktionieren entscheidend. Zur Teilnahmen am und so eingestellt sein, dass andere Straßenverkehr mit einem sicheren Pedelec Verkehrsteilnehmer nicht geblendet werden. gehören folgende Dinge. Das weiße Vorderlicht und der weiße Reflektor müssen immer sauber sein.
  • Seite 163: Schnellverstellbaren Vorbau Gerade Stellen

    Betrieb Schnellverstellbaren Vorbau 6.10 Gepäckträger nutzen gerade stellen VORSICHT Gilt nur für Pedelecs mit dieser Ausstattung 1 Vorbau-Spannhebel öffnen. Sturz durch beladenen Gepäckträger Bei einem beladenen Gepäckträger ändert sich das Fahrverhalten des Pedelecs, insbesondere beim Lenken und Bremsen. Dies kann zum Kontrollverlust führen.
  • Seite 164: Seitenständer Hochklappen

    Betrieb 6.12.1 Leder-Sattel nutzen Sonnen- bzw. UV-Licht schaden der Farbe und führen dazu, dass das Leder austrocknet und ausbleicht.  Pedelec im Schatten parken.  Immer eine Sattelschutz nutzen. Durch Feuchtigkeit kann sich das Leder vom Untermaterial ablösen und sich Schimmel bilden. Abbildung 178: Auf dem Gepäckträger ist seine maximale ...
  • Seite 165: Lenker Nutzen

    Betrieb 6.15 Lenker nutzen 6.15.2 Bar Ends nutzen Gilt nur für Pedelecs mit dieser Ausstattung  Gut gepolsterte Fahrradhandschuhe tragen.  Die empfindlichen Bereiche der Bei normalen Lenkern können zusätzliche Handinnenseite werden gestützt. die Lenkerhörnchen, auch „Bar Ends“ genannt, genutzt werden. ...
  • Seite 166: Akku Nutzen

    Betrieb 6.16 Akku nutzen Bevor der Akku herausgenommen oder 6.16.1.1 Akku einsetzen  eingesetzt wird, Akku und Antriebssystem Der Schlüssel steckt im Schloss.  ausschalten. Das Schloss ist aufgeschlossen.  6.16.1 Akku herausnehmen Abbildung 183: Integrierten Akku einsetzen 1 Den Akku mit den Kontakten voran in die Abbildung 182: Integrierten Akku herausnehmen untere Halterung setzen (1).
  • Seite 167: Akku Laden

    Betrieb 6.16.2 Akku laden 4 Nach dem Laden den Akku vom Ladegerät trennen. Der Akku kann zum Laden am Pedelec bleiben 5 Das Ladegerät vom Netz trennen. oder herausgenommen werden. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht. Der Akku ist mit einer Temperaturüberwachung ausgestattet, die ein Aufladen nur im Temperaturbereich zwischen 0 °C und 40 °C zulässt.
  • Seite 168: Pedelec Mit Elektrischem Antriebssystem Nutzen

    Betrieb 6.17 Pedelec mit Elektrischem Antriebssystem nutzen 6.17.1 Elektrisches Antriebssystem Ein-Aus-Taste (Akku) einschalten  Kurz auf die Ein-Aus-Taste (Akku) drücken.  Aller LEDs der Bedieneinheit leuchten kurz auf. VORSICHT  Der Ladezustand des Akkus wird mit der Ladezustandsanzeige (Bedieneinheit) und der Sturz durch fehlende Bremsbereitschaft eingestellte Unterstützungslevel mit der Das angeschaltetes Antriebssystem kann durch...
  • Seite 169: Bordcomputer Nutzen

    Über diese Betriebsanleitung 6.18 Bordcomputer nutzen Symbol Name > Helligkeit erhöhen-Taste / Vorwärts-Taste Hinweis < Helligkeit vermindern-Taste/ / Zurück-Taste  Niemals Bordcomputer, Bildschirm-Halter Plus-Taste / oder Bildschirm als Griff nutzen. Wird das Licht-Taste Pedelec am Bordcomputer, Bildschirm-Halter 10 – Minus-Taste / Schiebehilfe-Taste oder Bildschirm hochgehoben, Können die Bauteile irreparabel beschädigt werden.
  • Seite 170: Fahrlicht Nutzen

    Über diese Betriebsanleitung 6.18.3 Fahrlicht nutzen 6.18.5 Schiebehilfe nutzen Um das Fahrlicht einzuschalten, muss das  Antriebssystem eingeschaltet sein. VORSICHT Verletzung durch Pedale und Räder Die Pedale und das Antriebsrad drehen sich bei der Nutzung der Schiebehilfe. Haben die Räder des Pedelecs beim Benutzen der Schiebehilfe keinen Bodenkontakt (z.
  • Seite 171: Unterstützungsgrad Wählen

    Über diese Betriebsanleitung 6.18.6 Unterstützungsgrad wählen 1 Schiebehilfe-Taste für mehr als 1 Sekunde drücken. Taste gedrückt halten. Mit der Bedieneinheit wird eingestellt, wie stark  Die Ladezustandsanzeige erlischt und weißes der elektrische Antrieb das Treten unterstützt. Der Lauflicht in Fahrtrichtung zeigt die Bereitschaft Unterstützungsgrad kann jederzeit während der Fahrt geändert werden.
  • Seite 172: Bremse

    Betrieb 6.19 Bremse 6.19.1 Bremshebel nutzen WARNUNG Sturz durch Bremsversagen Öl oder Schmiermittel auf der Bremsscheibe einer Scheibenbremse bzw. auf der Felge einer Felgenbremse können zu einem totalen Ausfall der Bremse führen. Dies kann einen Sturz mit starken Verletzungen zur Folgen haben. Abbildung 190: Bremshebel hinten (1) und vorne (2), ...
  • Seite 173: Gangschaltung

    Betrieb 6.20 Gangschaltung Die Wahl des passenden Gangs ist Voraussetzung für körperschonendes Fahren und die einwandfreie Funktion des elektrischen Antriebssystems. Die optimale Trittfrequenz liegt zwischen 70 und 80 Umdrehungen pro Minute.  Während des Schaltvorganges das Pedalieren kurz unterbrechen. Dadurch wird das Schalten erleichtert und die Abnutzung des Antriebsstranges reduziert.
  • Seite 174: Federung Und Dämpfung Nutzen

    Betrieb 6.21 Federung und Dämpfung nutzen Hart eingestellter Druckstufendämpfer Weich eingestellter Druckstufendämpfer • Bewirkt, dass sich die Federgabel höher im • Bewirkt, dass die Gabel schnell und problemlos Federweg bewegt. Dies erleichtert Fahrten über einfedert. Dies erleichtert bei Fahrten in gleichmäßig hügliges Gelände und durch Kurven, unebenen Gelände, Schwung und verbessert die Effizienz und hilft den Schwung...
  • Seite 175: Sr Suntour Druckstufendämpfer Umstellen

    Betrieb 6.21.1 SR SUNTOUR Druckstufendämpfer umstellen Abbildung 194: SR SUNTOUR-Druckstufendämpfer in offener (1) und geschlossener (2) Position  Druckstufeneinsteller in die Position OPEN stellen.  Der Druckstufendämpfer ist geöffnet.  Druckstufeneinsteller in die Position LOCK stellen.  Der Druckstufendämpfer ist gesperrt. ...
  • Seite 176: Rockshox Druckstufendämpfer Einstellen

    Betrieb 6.21.1.1 ROCKSHOX Druckstufendämpfer einstellen  Druckstufeneinsteller im Uhrzeigersinn drehen.  Die Dämpfung und Härte der Druckstufe ist erhöht und die Geschwindigkeit des Einfederhubs ist verringert. Die Effizienz in hügeligem und ebenem Gelände ist verbessert. Abbildung 195: Druckstufeneinsteller härter einstellen ...
  • Seite 177: Pedelec Parken

    Betrieb 6.22 Pedelec parken 6.17.3.1) und bei Bedarf das Handy (siehe Hinweis Kapitel Kapitel 0.3.5) entfernen. 8 Pedelec nach jeder Fahrt reinigen und pflegen, Durch Hitze oder direkte Sonneneinstrahlung siehe Kapitel Kapitel 7.2. kann der Reifenfülldruck über den zulässigen Maximaldruck ansteigen. Hierdurch kann der Checkliste nach jeder Fahrt Reifen zerstört werden.
  • Seite 178: Schnellverstellbaren Vorbau Eindrehen

    Betrieb 6.22.1 Schnellverstellbaren Vorbau eindrehen Gilt nur für Pedelecs mit dieser Ausstattung Zum platzsparenden Abstellen den 3 Lenker im Uhrzeigersinn um 90° drehen. schnellverstellbaren Vorbau eindrehen. 1 Vorbau-Spannhebel öffnen. Abbildung 197: Beispiel All Up mit geöffnetem Vorbau- Spannhebel Abbildung 199: Beispiel All Up eingedreht 2 Lenker auf höchstmögliche Position ziehen.
  • Seite 179: Lock-Funktion Aktivieren

    Über diese Betriebsanleitung 6.22.2 Lock-Funktion aktivieren Gilt nur für Pedelecs mit dieser Ausstattung  Den bei der Einrichtung verwendeten Bordcomputer entfernen.  Die Lock-Funktion ist aktiviert. Das Antriebssystem keine Unterstützung. Das Pedelecs kann aber weiterhin ohne Unterstützung genutzt werden.  Die Antriebseinheit gibt einen Lock-Ton (ein akustisches Signal) ab, solange das Antriebssystem eingeschaltet ist.
  • Seite 180: Reinigung, Pflege Und Inspektion

    Reinigen, Pflegen und Inspektion Reinigung, Pflege und Inspektion  Pedelec nach Checklisten reinigen, pflegen und inspezieren. Durch das Einhalten dieser Maßnahmen kann die Betriebssicherheit erhöht, der Verschleiß von Bauteilen vermindert, die Lebensdauer von Bauteilen verlängert und die Sicherheit gewährleistet werden. Checkliste: Vor jeder Fahrt Checkliste: Wöchentliche Arbeiten Kette reinigen...
  • Seite 181: Checkliste Vierteljährliche Arbeiten

    Reinigen, Pflegen und Inspektion Checkliste: Monatliche Arbeiten Checkliste: Monatliche Arbeiten Akku reinigen siehe Kapitel 7.3.2 Nabe reinigen siehe Kapitel 7.3.12   Bedieneinheit reinigen siehe Kapitel 7.3.1 Rahmen reinigen siehe Kapitel 7.3.4    Bordcomputer reinigen siehe Kapitel 7.3.1 ...
  • Seite 182 Reinigen, Pflegen und Inspektion Checkliste: Mindestens halbjährlich Arbeiten (oder alle Checkliste: Mindestens halbjährlich Arbeiten (oder alle 1000 km) 1000 km)  Bowdenzüge Schaltung prüfen siehe Kapitel 7.5.15.2  Steuerlager prüfen siehe Kapitel 8.5.6 Handbremse pflegen siehe Kapitel 7.4.18.1 Vorbau pflegen siehe Kapitel 7.4.6 ...
  • Seite 183 Reinigen, Pflegen und Inspektion VORSICHT WARNUNG Sturz und Fallen bei unbeabsichtigter Sturz durch Bremsversagen Aktivierung Öl oder Schmiermittel auf der Bremsscheibe Bei unbeabsichtigter Aktivierung des elektrischen einer Scheibenbremse bzw. auf der Felge einer Antriebssystems besteht Verletzungsgefahr. Felgenbremse können zu einem totalen Ausfall der Bremse führen.
  • Seite 184: Vor Jeder Fahrt

    Reinigen, Pflegen und Inspektion Vor jeder Fahrt 7.1.5 Gepäckträger prüfen Durch das Einhalten dieser Reinigungsanleitung kann der Verschleiß von Bauteilen vermindert, die 1 Pedelec am Rahmen festhalten. Gepäckträger Betriebsdauer erhöht und die Sicherheit gewähr- mit der anderen Hand festhalten leistet werden. 2 Durch Hin- und Herbewegen des 7.1.1 Schutzeinrichtungen prüfen...
  • Seite 185: Feder-Sattelstütze Prüfen

    Reinigen, Pflegen und Inspektion 7.1.9 Feder-Sattelstütze prüfen 7.1.12 USB-Abdeckung prüfen  Feder-Sattelstütze ein- und ausfedern.  Wenn vorhanden, die Position der Abdeckung des USB-Anschlusses regelmäßig prüfen und  Treten beim Ein- und Ausfedern gegebenenfalls korrigieren. ungewöhnliche Geräusche auf oder gibt die Feder-Sattelstütze ohne Widerstand nach 7.1.13 Fahrlicht prüfen Pedelec außer Betrieb nehmen.
  • Seite 186: Nach Jeder Fahrt

    Reinigen, Pflegen und Inspektion Nach jeder Fahrt 7.2.4 Pedale reinigen Durch das Einhalten dieser Reinigungsanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewähr- leistet werden. Um das Pedelec nach jeder Fahrt zu reinigen,  Pedale mit einer Bürste und Seifenlauge sollten griffbereit liegen: reinigen.
  • Seite 187: Grundreinigung

    Reinigen, Pflegen und Inspektion Grundreinigung Durch das Einhalten der 7.3.2 Akku reinigen Grundreinigungsanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewährleistet werden. Für die Grundreinigung wird benötigt: VORSICHT Werkzeug Reinigungsmittel Brand und Explosion durch Wassereintritt Der Akku ist nur gegen einfaches Spritzwasser H an d - Sch mi e r -...
  • Seite 188: Rahmen, Gabel, Gepäckträger Schutzbleche Und Seitenständer Reinigen

    Reinigen, Pflegen und Inspektion 7.3.4 Rahmen, Gabel, Gepäckträger 7.3.7 Griffe reinigen Schutzbleche und Seitenständer reinigen 1 Griffe mit Schwamm, Wasser und Seifenlauge reinigen. 2 Bauteil mit Wasser aus einer Gießkanne 1 Je nach Intensität und Hartnäckigkeit der abspülen. Verschmutzung die Bauteile komplett mit 3 Nach der Reinigung Gummigriffe pflegen Spülmittel einweichen.
  • Seite 189: Sattel Reinigen

    Reinigen, Pflegen und Inspektion 7.3.9 Sattel reinigen 7.3.12 Nabe reinigen 1 Den Sattel mit lauwarmem Wasser und einem 1 Schutzhandschuhe anziehen. mit Seifenlauge angefeuchteten Tuch reinigen. 2 Schmutz von Nabe mit Schwamm und 2 Bauteil mit Wasser aus einer Gießkanne Seifenlauge entfernen.
  • Seite 190: Bremse Reinigen

    Reinigen, Pflegen und Inspektion 7.3.15 Bremse reinigen 7.3.18 Kette reinigen 7.3.15.1 Handbremse reinigen Hinweis  Die Handbremsen vorsichtig mit einem  Niemals aggressive (säurehaltige) Reiniger, feuchten, weichen Tuch reinigen. Rostlöser oder Entfetter bei der Reinigung der Kette verwenden. 7.3.16 Bremsscheibe reinigen ...
  • Seite 191: Pflege

    Reinigen, Pflegen und Inspektion Pflege Durch das Einhalten der Pflegeanleitung kann der 7.4.1 Rahmen Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewährleistet werden. Hinweis  Auf Glanzlacken ist Hartwachspolitur oder Schutzwachs besonders beständig. Diese Produkte aus dem Autozubehörhandel sind ungeeignet für matte Lackierungen.
  • Seite 192: Gepäckträger

    Reinigen, Pflegen und Inspektion 4 Beim Speedlifter Twist zusätzlich den 7.4.3 Gepäckträger Entriegelungsbolzen im Speedlifter-Körper einölen. 5 Um die Bedienkraft des Schnellspannhebels zu reduzieren, etwas säurefreies Schmierfett 1 Gepäckträger mit einem Tuch abtrocknen. zwischen den Vorbau Schnellspannhebel und 2 Gepäckträger mit Sprühwachs einsprühen und das Gleitstück geben.
  • Seite 193: Sattelstütze

    Reinigen, Pflegen und Inspektion 7.4.9 Sattelstütze 7.4.11 Leder-Sattel 1 Verschraubungen vorsichtig mit Sprühwachs konservieren. Dabei darauf achten, dass kein Wachs auf die Metallkontaktflächen kommt. Handelsübliche Leder-Pflegemittel erhält Leder 2 Jährlich die Schutzschicht aus Montagepaste geschmeidig und widerstandsfähig, frischt die der Metallkontaktflächen von Sattelstütze und Farbe auf und verbessert bzw.
  • Seite 194: Schaltung

    Reinigen, Pflegen und Inspektion 7.4.14 Schaltung 7.4.16 Kette pflegen 7.4.14.1 Schaltwerk Gelenkwellen und Schal- tungsrollen Zeitungspapier oder Papiertücher zum Auffangen  von Kettenöl unterlegen. 1 Hinterrad hochheben.  Gelenkwellen und Schaltungsrollen des 2 Zügig die Kurbel entgegen dem Uhrzeigersinn Schaltwerks und Umwerfers mit Teflon-Spray drehen.
  • Seite 195: Kette Mit Rundum-Kettenschutz Pflegen

    Reinigen, Pflegen und Inspektion 7.4.18 Bremse pflegen 7.4.16.1 Kette mit Rundum-Kettenschutz pflegen 7.4.18.1 Handbremse pflegen Zeitungspapier oder Papiertücher zum Auffangen  von Kettenöl unterlegen. 1 Hinterrad hochheben. Hinweis 2 Zügig die Kurbel entgegen dem Uhrzeigersinn drehen.  Niemals Handbremse mit Entfetter oder Kriechölspray behandeln.
  • Seite 196: Inspektion

    Reinigen, Pflegen und Inspektion Inspektion Zur Inspektion werden folgende Werkzeuge benö- 7.5.1.1 Fülldruck prüfen tigt. Hinweis Handschuhe Bei zu geringem Fülldruck erreicht der Reifen nicht seine Tragfähigkeit. Der Reifen ist nicht Ringschlüssel stabil und kann von der Felge springen. 8 mm, 9 mm,10 mm, 13 mm, 14 mm und 15 mm Bei zu hohem Fülldruck kann der Reifen platzen.
  • Seite 197 Reinigen, Pflegen und Inspektion Blitzventil 6 Die Ventilkappe festschrauben. Gilt nur für Pedelecs mit dieser Ausstattung 7 Die Felgenmutter mit den Fingerspitzen leicht gegen die Felge schrauben. Der Fülldruck kann beim einfachen Blitzventil  Bei Bedarf Fülldruck korrigieren (siehe nicht gemessen werden. Daher wird der Fülldruck Kapitel 6.5.10).
  • Seite 198: Reifen Prüfen

    Reinigen, Pflegen und Inspektion 7.5.1.2 Reifen prüfen 2 Den Verschleiß der Seitenwände prüfen. Treten Risse auf, muss der Reifen gewechselt Beim Fahrradreifen hat das Profil weit weniger werden. Bedeutung als z. B. beim Autoreifen. Daher kann der Reifen, mit Ausnahme von Geländefahrräder Reifen, auch mit abgefahrenem Profil noch weiterbetrieben werden.
  • Seite 199: Felgen Prüfen

    Reinigen, Pflegen und Inspektion 7.5.1.3 Felgen prüfen 7.5.1.5 Nippelbett prüfen Die Nippellöcher können das Reifenbett WARNUNG schwächen.  Prüfen, ob ausgehend von den Nippellöchern Sturz durch abgenutzte Felge Risse auftreten. Eine abgenutzte Felge kann brechen und das  Sind Risse ausgehend von den Nippellöchern Rad blockieren.
  • Seite 200: Bremssystem Prüfen

    Reinigen, Pflegen und Inspektion 7.5.2 Bremssystem prüfen 7.5.2.2 Hydraulisches Bremssystem prüfen VORSICHT 1 Handbremse ziehen und prüfen, ob Bremsflüssigkeit aus den Leitungen, Anschlüssen oder an den Bremsbelägen Sturz durch Versagen der Bremse austritt. Abgefahrene Bremsscheibe und Bremsbeläge sowie fehlendes Hydrauliköl in der Bremsleitung ...
  • Seite 201: Scheibenbremse Prüfen

    Reinigen, Pflegen und Inspektion 7.5.2.4 Scheibenbremse prüfen Gilt nur für Pedelecs mit dieser Ausstattung Bremsbeläge prüfen Bremsscheiben prüfen  Prüfen, ob die Stärke der Bremsbeläge an Handschuhe anziehen, da die Bremsscheibe  sehr scharf ist. keiner Stelle geringer als 1,8 mm und die von Bremsbelag und Trägerplatte geringer als 1 Bremsscheibe anfassen und durch leichtes 2,5 mm ist.
  • Seite 202: Rücktrittbremse Prüfen

    Reinigung, Pflegen und Inspektion 7.5.2.5 Rücktrittbremse prüfen Gilt nur für Pedelecs mit dieser Ausstattung An der Rücktrittbremse gibt es scharfe Ecken und  Kanten. Handschuhe tragen 1 Gegenhalter festhalten und prüfen, ob er fest am Hinterbau-Unterrohr sitzt.  Schraube am Gegenhalter festschrauben, wenn sie lose ist.
  • Seite 203: Bremsfläche Der Felge Prüfen

    Reinigung, Pflege und Inspektion 7.5.2.6 Felgenbremse prüfen Gilt nur für Pedelecs mit dieser Ausstattung Bremsbeläge prüfen V-Bremse einstellen  Es wird empfohlen, bei jedem zweiten  Prüfen, ob die Bremswirkung nach einem Bremsbelagswechsel auch die Felgen zu Drittel des Weg der Handbremse einsetzt. erneuern.
  • Seite 204: Kette Prüfen

    Reinigen, Pflegen und Inspektion 7.5.3 Kette prüfen 1 Kette nach oben anheben. Den Abstand zur Mitte messen. Kette nach unten drücken. Den  Kette auf Rost, Beschädigung und schwer Abstand zur Mitte messen. bewegbare Kettenglieder prüfen. 2 Zum ermitteln der Abweichung beide Werte ...
  • Seite 205: Prüfung

    Reinigen, Pflegen und Inspektion 7.5.5.2 Prüfung 1 Messlehre an der rechten Seite zwischen zwei Kettenglieder stecken. Für jede Kette gibt es je nach Hersteller eine andere Verschleißlehre: Abbildung 214: Messlehre wird eingesteckt Abbildung 209: Beispiel Messlehre KMC 2 Messlehre an der linken Seite herunterklappen.
  • Seite 206: Riemen Prüfen

    Reinigen, Pflegen und Inspektion 7.5.6 Riemen prüfen  Das Zahnprofil ist spitz und die Dicke der Zähne ist abgetragen. Riemenscheibe tauschen. Fachhandel kontaktieren. 7.5.7 Riemen auf Verschleiß prüfen  Riemen prüfen auf die Verschleißmerkmale: Abbildung 218: Verschleißmerkmale eines Riemens Abbildung 220: Verschlissenes Zahnprofil 1 Carbon-Zugfasern liegen frei, 2 abgenutzes Gewebe mit sichtbarem Polymer, 3 fehlender Riemenzahn,...
  • Seite 207: Gatescarbon-Drive-Mobil-App

    Reinigen, Pflegen und Inspektion Bei jeder dieser Methoden kann die Spannung 1 App aufrufen. entlang des Riemens geringfügig variieren, daher 2 Auf das Spannungssymbol klicken. sollte der Vorgang mehrmals wiederholt werden. 3 Auf MEASURE klicken. Nach jeder Messung das Pedal um eine Vierteldrehung drehen.
  • Seite 208: Eco-Spannungstester

    Reinigen, Pflegen und Inspektion 3 Prüflehrer mit nur einem Finger 7.5.9.3 ECO-Spannungstester herunterdrücken, bis es mit einem Klick Nicht im Preis inbegriffen einrastet. 1 Messstab mittig auf den Riemen hängen. Abbildung 224: Prüflehre mit Finger herunterdrücken Abbildung 226: Aufgehängter Messstab 4 Der Messwert wird dort abgelesen, wo sich die Linie A und B treffen.
  • Seite 209: Fahrlicht Prüfen

    Reinigen, Pflegen und Inspektion 7.5.10 Fahrlicht prüfen 1 Kabelanschlüsse am Scheinwerfer und  Leuchten Scheinwerfer oder Rücklicht nicht, Pedelec außer Betrieb nehmen. Fachhandel Rücklicht auf Beschädigungen, Korrosion und kontaktieren. festen Sitz prüfen. 4 Pedelec 5 m von der Wand stellen. ...
  • Seite 210: Vorbau Prüfen

    Reinigen, Pflegen und Inspektion 7.5.11 Vorbau prüfen 7.5.14 Sattelstütze prüfen 1 Sattelstütze aus dem Rahmen nehmen.  Der Vorbau und das Schnellspannsystem 2 Sattelstütze auf Korrosion und Risse prüfen. müssen in regelmäßigen Abständen geprüft und gegebenenfalls im Fachhandel eingestellt 3 Sattelstütze wieder einbauen. werden.
  • Seite 211: Nabenschaltung Prüfen

    Reinigen, Pflegen und Inspektion 7.5.15 Schaltung prüfen 7.5.14.2 Nabenschaltung prüfen Bei Pedelecs mit Nabenschaltung oder 1 Prüfen, ob alle Komponenten der Schaltung Rücktrittbremse wird die Kette bzw. der Riemen frei von Beschädigungen sind. über ein Exzenterlager oder verschiebbares 2 Sind Komponenten beschädigt, Fachhandel Ausfallende im Tretlager gespannt.
  • Seite 212: Kettenschaltung Prüfen

    Reinigen, Pflegen und Inspektion 7.5.15.3 Kettenschaltung prüfen 1 Prüfen, ob zwischen Kettenspanner und Speichen Freiraum vorhanden ist.  Wenn kein Freiraum vorhanden ist oder die Kette an den Speichen bzw. Reifen schleift, Fachhandel kontaktieren. 2 Prüfen, ob zwischen Schaltwerk bzw. Kette und Speichen Freiraum vorhanden ist.
  • Seite 213: Seilzugbetätigter Drehgriffschalter, Zweizügig Einstellen

    Reinigen, Pflegen und Inspektion 7.5.18 Seilzugbetätigter Drehgriffschalter, 7.5.19 Seitenständer Standfestigkeit zweizügig einstellen prüfen Gilt nur für Pedelecs mit dieser Ausstattung 1 Pedelec auf eine leichte Erhöhung von 5 cm stellen.  Um eine leichtgängige Schaltung zu erhalten, 2 Seitenständer ausklappen. die Einstellhülsen am Schalthebelgehäuse einstellen.
  • Seite 214: Inspektion Und Wartung

    Inspektion und Wartung Inspektion und Wartung Erstinspektion Bauteilabhängige Wartung Hochwertige Bauteile benötigen eine zusätzliche nach 200 km oder 4 Wochen nach dem Kauf Wartung. Die Arbeiten erfordern Fachkenntnisse sowie Spezialwerkzeuge und spezielle Durch Vibrationen beim Fahren können sich Schmiermittel. Wenn die vorgeschriebenen Schrauben und Federn, die bei der Produktion Wartungen und Verfahren nicht ausgeführt des Pedelecs fest angezogen sind, setzen bzw.
  • Seite 215 Inspektion und Wartung Inspektions- und Wartungsinervalle Federgabel Inspektions- und Wartungsinervalle Sattelstütze SR SUNTOUR Federgabel by.schulz Feder-Sattelstütze Wartung 1 alle 50 Stunden Wartung nach den ersten   250 km, danach alle 1.500 km Wartung 2 alle 100 Stunden  SR SUNTOUR Feder-Sattelstütze FOX Federgabel Wartung alle 100 Stunden...
  • Seite 216 Inspektion und Wartung Inspektions- und Wartungsinervalle Hinterbau-Dämpfer Inspektions- und Wartungsinervalle Nabe ROCKSHOX Hinterbau-Dämpfer SHIMANO 11-Gang-Nabe Luftkammer-Baugruppe warten alle 50 Stunden interner Ölwechsel und Wartung 1.000 km ab  Beginn der Verwendung, Dämpfer und Feder warten alle 200 Stunden   danach alle 2 Jahre bzw.
  • Seite 217: Erstinspektion Durchführen

    Inspektion und Wartung VORSICHT WARNUNG Gefahr für die Umwelt durch Giftstoffe Verletzung durch beschädigte Bremsen In der Bremsanlage befinden sich giftige und Zur Reparatur der Bremse werden umweltschädliche Schmierstoffe und Öle. Fachkenntnisse und Spezialwerkzeug benötigt. Gelangen diese in die Kanalisation oder das Eine fehlerhafte oder unzulässige Montagearbeit Grundwasser, werden diese vergiftet.
  • Seite 218: Inspektions- Und Wartungsanleitung

    Inspektion und Wartung Inspektions- und Wartungsanleitung Durch das Einhalten der Inspektions- und Wartungsanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewährleistet werden. Diagnose und Dokumentation Ist-Zustand Häufig- Maßnahmen bei Komponente Beschreibung Kriterien keit Ablehnung Inspektion/ Annah- Inspektion Tests...
  • Seite 219 Inspektion und Wartung Häufig- Maßnahmen bei Komponente Beschreibung Kriterien keit Ablehnung Inspektion Tests Wartung Annahme Ablehnung monatlich Reinigung … Kapitel 7.3.7 o.k. Dreck Reinigen monatlich Pflegen Kapitel 7.4.8 … o.k. Unbehandelt Talkum Griffe vor jeder Verschleiß, Befesti- Kapitel 7.1.11 … o.k.
  • Seite 220 Inspektion und Wartung Häufig- Maßnahmen bei Komponente Beschreibung Kriterien keit Ablehnung Inspektion Tests Wartung Annahme Ablehnung 6 Monate Wachsen … Kapitel 7.4.10 o.k. Unbehandelt Wachsen 6 Monate Verschleiß Kapitel 7.5.1.3 … o.k. Defekte Felge neue Felge nach Felgen Stückliste monatlich Verschleiß Brems- Kapitel 7.5.2.6 …...
  • Seite 221 Inspektion und Wartung Häufig- Maßnahmen bei Komponente Beschreibung Kriterien keit Ablehnung Inspektion Tests Wartung Annahme Ablehnung monatlich Reinigung … Kapitel 7.3.8 o.k. Dreck Reinigen 6 Monate Pflegen … Kapitel 7.4.9.2 o.k. Unbehandelt Montagepaste Carbon- Sattelstütze 6 Monate Komplettreinigung, … Kapitel 8.6.8.1 o.k. locker Schrauben nach- Befestigung und...
  • Seite 222: Licht

    Inspektion und Wartung Häufig- Maßnahmen bei Komponente Beschreibung Kriterien keit Ablehnung Inspektion Tests Wartung Annahme Ablehnung Entlüftung … siehe o.k. Stunden Hersteller Reinigen … siehe o.k. Stunden Hersteller Entlüftung … siehe o.k. ROCKSHOX Stunden Hersteller Feder-Sattel- stütze Komplettwartung … siehe o.k.
  • Seite 223 Inspektion und Wartung Häufig- Maßnahmen bei Komponente Beschreibung Kriterien keit Ablehnung 6 Monate Vollzählig, Stand, Prüfung … o.k. nicht vollzählig neue Reflektoren Reflektoren Befestigung oder Schaden Inspektion Tests Wartung Annahme Ablehnung Antrieb/Schaltung Kette/ 6 Monate auf Schäden prüfen auf Schäden …...
  • Seite 224 Inspektion und Wartung Häufig- Maßnahmen bei Komponente Beschreibung Kriterien keit Ablehnung 6 Monate Stand auslesen Softwarestand … auf dem nicht auf dem Update aufspielen Software prüfen neusten neusten Stand Stand Inspektion Tests Wartung Annahme Ablehnung Sonstiges vor jeder Festigkeit Kapitel 7.1.5 …...
  • Seite 225: Rahmen Inspezieren

    Inspektion und Wartung 8.5.1 Rahmen inspezieren 8.5.3 Hinterbau-Dämpfer inspezieren und warten 1 Rahmen auf Risse, Verformungen und Gilt nur für Pedelecs mit dieser Ausstattung Lackschäden prüfen.  Liegen Risse, Verformungen oder Lackschäden vor, Pedelec außer Betrieb WARNUNG nehmen. Neuer Rahmen nach Stückliste. Verletzung durch Explosion 8.5.1.1 Carbon-Rahmen inspezieren Die Luftkammer steht unter Druck.
  • Seite 226: Getriebenabe Inspezieren

    Inspektion und Wartung 8.5.5 Vorbau inspezieren VORSICHT Durch Belastung können sich falsch angezogene Schrauben lösen. Hierdurch kann der Vorbau Gefahr für die Umwelt durch Giftstoffe seinen festen Sitz verlieren. Ein Sturz mit Verletzungen ist die Folge. Im Hinterbau-Dämpfer befinden sich giftige und umweltschädliche Schmierstoffe und Öle.
  • Seite 227: Achse Mit Schnellspanner Inspezieren

    Inspektion und Wartung 8.5.7 Achse mit Schnellspanner  Der Schnellspannhebel liegt bündig am inspezieren unteren Gehäuse an.  Beim Schießen des Schnellspannhebels ist ein leichter Abdruck auf der Handfläche zu sehen. VORSICHT Sturz durch gelösten Schnellspanner Ein defekter oder falsch montierter Schnellspanner kann sich in der Bremsscheibe verfangen und das Rad blockieren.
  • Seite 228: Gabel Inspezieren

    Inspektion und Wartung 8.5.8 Gabel inspezieren 8.5.8.1 Carbon-Federgabel inspezieren Gilt nur für Pedelecs mit dieser Ausstattung WARNUNG 1 Gabel ausbauen. 2 Gabel auf Risse, Verformungen und Verletzung durch Explosion Lackschäden prüfen. Die Luftkammer steht unter Druck. Bei der 3 Bei Lackschäden von Carbon-Federgabeln Wartung des Luftsystems einer defekten zwischen Kratzern in der Lackierung und Federgabel kann diese explodieren und schwere...
  • Seite 229: Sattelstütze Inspezieren

    Inspektion und Wartung 8.5.9 Sattelstütze inspezieren 8.5.9.1 Carbon-Sattelstütze inspezieren Gilt nur für Pedelecs mit dieser Ausstattung WARNUNG Bei Lackschäden von Carbon-Sattelstützen muss zwischen Kratzern in der Lackierung und Vergiftung durch Schmieröl Schlagschäden (Impacts) unterschieden werden. Das Schmieröl der eightpins Sattelstütze ist giftig ...
  • Seite 230: Byschulz Feder-Sattelstütze Inspezieren Und Fetten

    Inspektion und Wartung 8.5.9.2 BYSCHULZ Feder-Sattelstütze 8.5.9.3 RS SUNTOUR Feder-Sattelstütze inspezieren und fetten inspezieren und fetten Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung 1 Sattelstütze aus dem Rahmen entfernen. 1 Sattelstütze aus dem Rahmen entfernen. 2 Schutz- und Sicherheitshülle entfernen.
  • Seite 231: Fehlersuche, Störungsbeseitigung Und Reparatur

    Fehlersuche, Störungsbeseitigung und Reparatur Fehlersuche, Störungsbeseitigung und Reparatur Schmerzen vermeiden Das Pedelec ist ein Sportgerät, das die Gesundheit fördert. Nach den ersten Fahrten kann am nächsten Tag ein Muskelkater entstehen. Niemals sollten jedoch dauerhafte Schmerzen während oder nach einer Fahrt auftreten. Hinter Schmerzen können sich medizinische Probleme verbergen.
  • Seite 232: Sitzbeschwerden

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.1 Sitzbeschwerden Bei etwa 50 % aller Pedelecfahrenden treten Lösung Sitzbeschwerden auf: • Eine optimale Fahrposition einnehmen • Druckschmerzen der Sitzknochen, (siehe Kapitel 6.5.3). • Schmerzen im unteren Rücken und • Sattelhöhe und -neigung anpassen (siehe •...
  • Seite 233: Schmerzen In Nacken Und Schulter

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.4 Schmerzen in Nacken und Schulter Durch die nach vorne gebeugte Haltung auf dem Lösung Pedelec lastet das Gewicht des Oberkörpers auf • Eine aufrechtere Fahrposition vermindert den Schultern. Je gestreckter die Position ist, sofort die Schmerzen. desto mehr Belastung tragen die Schultern.
  • Seite 234: Knieschmerzen

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.7 Knieschmerzen Pedelecfahren ist eine Kniegelenk-Schonende Lösung Sportart und wird für Sportanfänger empfohlen. • Fachhandel kontaktieren. Pedelec Über das Knie werden beim Pedalieren vom anpassen lassen (siehe Kapitel 6.5). Oberschenkel zum Fuß hin sehr große Kräfte Anschließend das Rad vermessen.
  • Seite 235: Fehlersuche, Störungsbeseitigung Und Reparatur

    Über diese Betriebsanleitung Fehlersuche, Störungsbeseitigung und Reparatur Fehlersuche und 13 Wenn das Antriebssystem nicht starten, den Störungsbeseitigung Ein-Aus-Taster (Bedieneinheit) mindestens 8 Sekunden drücken. Die Bedieneinheit zeigt an, ob kritische Fehler 14 Wenn das Antriebssystem nach ca. oder weniger kritische Fehler im Antriebssystem 6 Sekunden nicht starten, den Ein-Aus-Taster auftreten.
  • Seite 236: Fehler Unterstützungsfunktion

    Über diese Betriebsanleitung 9.1.2 Fehler Unterstützungsfunktion Symptom Ursache / Möglichkeit Abhilfe Es wird keine Ist der Akku ausreichend geladen″ Akkuladung prüfen. Unterstützung Ist der Akku fast leer, aufladen. bereitgestellt. Ist das System eingeschaltet?  Ein-Aus-Taster (Akku) drücken.  Das Antriebssystem startet. Steht der Unterstützungsgrad auf Den Unterstützungsmodus auf eine andere [AUS]?
  • Seite 237: Fehler Akku

    Über diese Betriebsanleitung 9.1.3 Fehler Akku Symptom Ursache / Möglichkeit Abhilfe Der Akku verliert schnell Der Akku befindet sich möglicherweise  Alten durch neuen Akku ersetzen. seine Ladung. am Ende seiner Nutzungsdauer. Der Akku kann nicht Ist der Netzstecker des Ladegeräts Netzstecker des Ladegeräts abziehen und erneut einstecken.
  • Seite 238: Fehler Bedieneinheit

    Über diese Betriebsanleitung Symptom Ursache / Möglichkeit Abhilfe Der Akku kann nicht  Fachhandel kontaktieren. eingesetzt werden. Flüssigkeit tritt aus dem  An alle Warnhinweise aus Kapitel 2 Sicherheit halten. Akku aus. Ein ungewöhnlicher Sofort vom Akku entfernen. Geruch ist festzustellen. Sofort Feuerwehr kontaktieren.
  • Seite 239: Fehlersuche, Störungsbeseitigung Und Reparatur

    Fehlersuche, Störungsbeseitigung und Reparatur Fehlersuche, Störungsbeseitigung und Reparatur Fehlersuche und 9.1.2 Fehlermeldung Störungsbeseitigung Bei einer angezeigten Fehlermeldung folgende Handlungsschritte durchgehen: Die Komponenten des Antriebssystems werden ständig automatisch geprüft. Wird ein Fehler 1 Nummer der Systemmeldung merken. Eine festgestellt, erscheint eine Fehlermeldung auf Tabelle mit allen Fehlermeldungen befindet dem Bordcomputer.
  • Seite 240: Unterstützungsfunktionsfehler

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.3 Unterstützungsfunktionsfehler Symptom Ursache / Möglichkeit Abhilfe Akkuladung prüfen. Ist der Akku ausreichend geladen? Ist der Akku fast leer, aufladen. Bei sommerlichen Wetter lange Antriebssystem ausschalten. Steigungen fahren oder über lange Eine Weile warten und erneut prüfen. Zeit mit einer schweren Last fahren.
  • Seite 241: Akkufehler

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.4 Akkufehler Symptom Ursache / Möglichkeit Abhilfe Der Akku verliert seine Der Akku befindet sich möglicherweise  Alten durch neuen Akku ersetzen. Ladung schnell. am Ende seiner Nutzungsdauer. Netzstecker des Ladegeräts abziehen und erneut einstecken. Ladevorgang wiederholen. Ist der Netzstecker des Ladegeräts fest in die Steckdose eingesteckt? Wenn der Akku immer noch nicht wiederaufgeladen werden...
  • Seite 242: Bordcomputer-Fehler

    Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe Sofort vom Akku entfernen. Ein ungewöhnlicher Sofort Feuerwehr kontaktieren. Geruch ist festzustellen. An alle Warnhinweise aus Kapitel 2 Sicherheit halten. Rauch tritt aus dem Akku Sofort vom Akku entfernen. aus. Sofort Feuerwehr kontaktieren. An alle Warnhinweise aus Kapitel 2 Sicherheit halten.
  • Seite 243: Probleme Mit Freilauf

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.7 Probleme mit Freilauf Symptom Ursache / Möglichkeit Abhilfe  Nach Montage, Hülle wurde vergessen. Fachhandel kontaktieren. Korrekte Montage prüfen. Freilauf blockiert  Nach Montage, Hülse wurde durch zu Fachhandel kontaktieren. Länge der Hülse messen. Ist die festes Anziehen der Steckachse Hülse kürzer als 15,4 mm, Hülse tauschen.
  • Seite 244: Probleme Mit Nabenschaltung

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.8 Probleme mit Nabenschaltung Symptom Ursache / Möglichkeit Abhilfe Drehen sich die Pedale, Alle Gänge außer 1. ist ein Geräusch zu hören. Wird das Pedelec nach hinten geschoben, ist ein Alle Gänge außer 1. Geräusch zu hören. Beim Schalten treten Geräusche und Alle Gänge.
  • Seite 245 Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe Die Räder blockieren,  wenn das Pedelec nach Fachhandel kontaktieren. hinten geschoben wird. Beim Bremsen treten  ungewöhnliche Fachhandel kontaktieren. Geräusche auf. Die Drehung fühlt sich bei  der freien Drehung Fachhandel kontaktieren.
  • Seite 246: Probleme Mit Scheibenbremse

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.9 Probleme mit Scheibenbremse Symptom Ursache / Möglichkeit Abhilfe Klingeln und  Fachhandel kontaktieren. Einen City- oder Trekkingreifen Störgeräusche der Fahren mit Geländereifen auf Asphalt. einbauen. Scheibenbremse  Bremsscheibe gründlich mit Spiritus oder Bremsreiniger Verschmutzte oder Verfettete Bremsscheibe reinigen.
  • Seite 247: Probleme Mit Felgenbremse

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.10 Probleme mit Felgenbremse Symptom Ursache / Möglichkeit Abhilfe  Dies ist keine Fehlfunktion. Während den ersten ca. 50 km Fahrt Einbremsen. Die volle Bremsleistung nach einem Bremsbelagwechsel, die Felgen und Bremsbeläge entwickelt sich bei einer Felgenbremse regelmäßig kontrollieren und durch Reinigung vorhandene erst nach mehreren Kilometern.
  • Seite 248: Probleme Mit Rücktrittbremse

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.11 Probleme mit Rücktrittbremse Symptom Ursache / Möglichkeit Abhilfe Fachhandel kontaktieren. Bremsnabe ölen. Bremse ist zu empfindlich Bremsschuheinheit ersetzen. Fachhandel kontaktieren. Bremsschuheinheit ersetzen. Bremse ist zu schwach Sollte das Problem weitehinbestehen, interne Einheit der Nabe tauschen. Die Pedale müssen zu Fachhandel kontaktieren.
  • Seite 249: Sonstige Fehler

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.12 Sonstige Fehler Symptom Ursache / Möglichkeit Abhilfe Beim Drücken eines Betrieb des gedrückten Schalters  Das ist keine Fehlfunktion. Schalters ertönen zwei wurde deaktiviert. Pieptöne und der Schalter kann nicht betätigt werden. Es ertönen drei Pieptöne. Es ist ein Fehler oder eine Warnung ...
  • Seite 250: Sr Suntour Federgabel

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.13 SR SUNTOUR Federgabel 9.1.13.1 Zu schnelles Ausfedern Die Federgabel federt zu schnell aus, wodurch ein Gabelkopf und Lenker werden nach oben „Pogo-Effekt“ entsteht, bei dem das Rad ausgelenkt, wenn das Rad vom Boden unkontrolliert vom Gelände abhebt. Traktion und zurückspringt.
  • Seite 251: Zu Langsames Ausfedern

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.13.2 Zu langsames Ausfedern Die Gabel federt nach dem Abfedern einer Die Gabel bleibt im eingefederten Zustand, Unebenheit nicht schnell genug aus. Die Gabel wodurch Lenkkopf und Lenker eine niedrigere bleibt auch über nachfolgende Unebenheiten Position einnehmen. Das Körpergewicht wird hinweg eingefedert, wodurch sich der Federweg beim Aufprall nach vorn verlagert (grüne Linie).
  • Seite 252: Federung Am Berg Zu Weich

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.13.3 Federung am Berg zu weich Die Gabel federt am Tiefpunkt des Geländes ein. Körpergewicht verlagert sich nach vorn und das Der Federweg ist schnell aufgebraucht, das Pedelec verliert an Schwung. Abbildung 243: Zu weiche Federung der Federgabel am Berg Lösung Abbildung 244: Druckstufeneinsteller härter einstellen ...
  • Seite 253: Zu Harte Dämpfung Bei Unebenheiten

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.13.4 Zu harte Dämpfung bei Unebenheiten Beim Auftreffen auf die Unebenheit federt die Lenkkopf und Lenker werden deutlich nach oben Gabel zu langsam ein und das Rad hebt von der ausgelenkt, wodurch die Kontrolle beeinträchtigt Unebenheit ab. Die Traktion nimmt ab, wenn das werden kann.
  • Seite 254: Rockshox Federgabel

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.14 ROCKSHOX Federgabel 9.1.14.1 Zu schnelles Ausfedern Die Federgabel federt zu schnell aus, wodurch ein Gabelkopf und Lenker werden nach oben „Pogo-Effekt“ entsteht, bei dem das Rad ausgelenkt, wenn das Rad vom Boden unkontrolliert vom Gelände abhebt. Traktion und zurückspringt.
  • Seite 255: Zu Langsames Ausfedern

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.14.2 Zu langsames Ausfedern Die Gabel federt nach dem Abfedern einer Die Gabel bleibt im eingefederten Zustand, Unebenheit nicht schnell genug aus. Die Gabel wodurch Lenkkopf und Lenker eine niedrigere bleibt auch über nachfolgende Unebenheiten Position einnehmen. Das Körpergewicht wird hinweg eingefedert, wodurch sich der Federweg beim Aufprall nach vorn verlagert (grüne Linie).
  • Seite 256: Federung Am Berg Zu Weich

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.14.3 Federung am Berg zu weich Die Gabel federt am Tiefpunkt des Geländes ein. Körpergewicht verlagert sich nach vorn, und das Der Federweg ist schnell aufgebraucht, das Pedelec verliert etwas an Schwung. Abbildung 251: Zu weiche Federung der Federgabel am Berg Lösung Abbildung 252: Druckstufeneinsteller härter einstellen ...
  • Seite 257: Zu Harte Dämpfung Bei Unebenheiten

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.14.4 Zu harte Dämpfung bei Unebenheiten Beim Auftreffen auf die Unebenheit federt die Lenkkopf und Lenker werden deutlich nach oben Gabel zu langsam ein und das Rad hebt von der ausgelenkt, wodurch die Kontrolle beeinträchtigt Unebenheit ab. Die Traktion nimmt ab, wenn das werden kann.
  • Seite 258: Hinterbau-Dämpfer

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.15 Hinterbau-Dämpfer 9.1.15.1 Zu schnelles Ausfedern Der Hinterbau-Dämpfer federt zu schnell aus, Sattel und Lenker werden nach oben ausgelenkt, wodurch es zu einem „Pogo-Effekt“ bzw. einem wenn das Rad von einer Bodenwelle oder vom Abprallen kommt, nachdem das Rad auf eine Boden abprallt.
  • Seite 259: Zu Langsames Ausfedern

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.15.2 Zu langsames Ausfedern Der Hinterbau-Dämpfer federt nicht schnell genug Der Hinterbau-Dämpfer verbleibt nach dem aus, nachdem eine Unebenheit ausgeglichen Kontakt mit der ersten Unebenheit im wurde, und befindet sich bei der nächsten eingefederten Zustand. Wenn das Hinterrad auf Unebenheit nicht in der erforderlichen die zweite Unebenheit stößt, folgt der Sattel dem Grundstellung.
  • Seite 260: Federung Am Berg Zu Weich

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.15.3 Federung am Berg zu weich Der Hintrebau-Dämpfer federt durch den aufgebraucht, das Körpergewicht verlagert sich Tiefpunkt des Geländes hindurch tief in den nach unten und das Pedelec verliert etwas an Einfederhub ein. Der Federweg ist schnell Schwung.
  • Seite 261: Zu Harte Dämpfung Bei Unebenheiten

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.15.4 Zu harte Dämpfung bei Unebenheiten Beim Auftreffen auf die Unebenheit federt der Sattel und Pedelecfahrende werden nach oben Dämpfer zu langsam ein und das Hinterrad hebt und nach vorne ausgelenkt, das Hinterrad verliert von der Unebenheit ab. Die Traktion nimmt ab den Kontakt zum Boden und die Kontrolle wird (blaue Linie).
  • Seite 262: Rockshox Hinterbau-Dämpfer

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.16 ROCKSHOX Hinterbau-Dämpfer 9.1.16.1 Zu schnelles Ausfedern Der Hinterbau-Dämpfer federt zu schnell aus, Sattel und Lenker werden nach oben ausgelenkt, wodurch es zu einem „Pogo-Effekt“ bzw. einem wenn das Rad von einer Bodenwelle oder vom Abprallen kommt, nachdem das Rad auf eine Boden abprallt.
  • Seite 263: Zu Langsames Ausfedern

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.16.2 Zu langsames Ausfedern Der Hinterbau-Dämpfer federt nicht schnell genug Der Hinterbau-Dämpfer verbleibt nach dem aus, nachdem eine Unebenheit ausgeglichen Kontakt mit der ersten Unebenheit im wurde, und befindet sich bei der nächsten eingefederten Zustand. Wenn das Hinterrad auf Unebenheit nicht in der erforderlichen die zweite Unebenheit stößt, folgt der Sattel dem Grundstellung.
  • Seite 264: Federung Am Berg Zu Weich

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.16.3 Federung am Berg zu weich Der Hinterbau-Dämpfer federt durch den aufgebraucht, das Gewicht der Pedelecfahrenden Tiefpunkt des Geländes hindurch tief in den verlagert sich nach unten und das Pedelec verliert Einfederhub ein. Der Federweg ist schnell etwas an Schwung.
  • Seite 265: Zu Harte Dämpfung Bei Unebenheiten

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.16.4 Zu harte Dämpfung bei Unebenheiten Beim Auftreffen auf die Unebenheit federt der Sattel und Pedelecfahrenden werden nach oben Dämpfer zu langsam ein und das Hinterrad hebt und nach vorne ausgelenkt, das Hinterrad verliert von der Unebenheit ab. Die Traktion nimmt ab den Kontakt zum Boden und die Kontrolle wird (blaue Linie).
  • Seite 266: Reparatur

    Fehlersuche, Störungsbeseitigung und Reparatur Reparatur 9.2.3 Federgabel reparieren Für viele Reparaturen werden Spezialkenntnisse und -werkzeuge benötigt. Daher darf nur im 9.2.3.1 Lackschäden an der Gabel beseitigen Fachhandel Reparaturen durchführt werden, wie: • Reifen, Schlauch und Speichen wechseln, 1 Lackschäden mit Schleifpapier der Körnung •...
  • Seite 267: Fahrlicht Austauschen

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.4 Fahrlicht austauschen  Im Austausch nur Komponenten der entsprechenden Leistungsklasse verwenden. 9.2.5 Scheinwerfer einstellen  Der Scheinwerfer ist so einzustellen, dass ihr Lichtkegel 10 m vor dem Pedelec auf die Fahrbahn fällt (siehe Kapitel 6.4). 9.2.6 Reifenfreiheit Federgabel prüfen Jedes Mal, wenn ein Reifen einer Federgabel...
  • Seite 268: Pedelec-Komponenten Bei Installierter Lock-Funktion Tauschen

    Über diese Betriebsanleitung 9.2.7 Pedelec-Komponenten bei installierter Lock-Funktion tauschen 9.2.7.1 Smartphone tauschen 1 BOSCH eBike-Connect-App auf dem neuen Smartphone installieren. 2 Mit dem selben Konto anmelden, mit dem die Lock-Funktion aktiviert wurde. 3 Bordcomputer mit Smartphone verbinden, während der Bordcomputer eingesetzt ist. ...
  • Seite 269: Wiederverwerten Und Entsorgen

    Wiederverwerten und Entsorgen Wiederverwerten und Entsorgen Dieses Gerät ist entsprechend der einer Verwertung zugeführt werden. Durch europäischen Richtlinie 2012/19/EU getrenntes Sammeln und Recycling werden die über Elektro- und Elektronik-Altgeräte Rohstoffreserven geschont und es ist (waste electrical and electronic equipment sichergestellt, dass beim Recycling des Produkts - WEEE) und der Richtlinie für und/oder der Akkus alle Bestimmungen zum Altakkumulatoren (Richtlinie 2006/66/EG)
  • Seite 270 Wiederverwerten und Entsorgen Abfallart Entsorgung Entsorgen Restmüll Restmülltonne (Graue Tonne) Biologisch abbaubare Schmierstoffe, Restmülltonne (Graue Tonne) Biologisch abbaubare Öle Biologisch abbaubare Ölverschmierte Putzlappen Glühlampen, Halogenleuchtmittel Restmülltonne (Graue Tonne) Gefährlicher Abfall Wiederverwerten Batterien, Akkus Rückgabe an den Akku-Hersteller. Elektrogeräte: Abgabe an kommunale Sammelstelle für Elektroschrott Motor Bildschirm Bedieneinheit...
  • Seite 271: Dokumente

    Dokumente Dokumente 11.1 Montageprotokoll Rahmennummer: Datum: Maßnahmen bei Komponenten Beschreibung Kriterien Ablehnung Montage/Inspektion Tests Annahme Ablehnung Vorderrad Montage o.k. locker Schnellspanner justieren Seitenständer Befestigung prüfen Funktionsprüfung o.k. locker Schrauben nachziehen Reifendruck zu niedrig/ zu Bereifung Reifendruckprüfung o.k. Reifendruck anpassen hoch auf Schäden prüfen, Außerbetriebnahme, neuer Rahmen...
  • Seite 272 Dokumente Antrieb/Schaltung Kette/Kassette/Ritzel/ ggf. befestigen oder neu nach auf Schäden prüfen o.k. Schaden Kettenblatt Stückliste Kettenschutz/ auf Schäden prüfen o.k. Schaden neu nach Stückliste Speichenschutz Tretlager/Kurbel Befestigung prüfen o.k. locker Schrauben nachziehen Pedale Befestigung prüfen o.k. locker Schrauben nachziehen Schalthebel Befestigung prüfen Funktionsprüfung o.k.
  • Seite 273: Inspektions- Und Wartungsprotokoll

    Dokumente 11.2 Inspektions- und Wartungsprotokoll Diagnose und Dokumentation Ist-Zustand Datum: Rahmennummer: Komponente Häufigkeit Beschreibung Kriterien Maßnahmen bei Ablehnung Inspektion Tests Inspektion/ Wartung Annahme Ablehnung Schnellspanner Vorderrad 6 Monate Montage o.k. locker justieren Schrauben Seitenständer 6 Monate Befestigung prüfen Funktionsprüfung o.k. locker nachziehen Reifendruck...
  • Seite 274 Dokumente Komponente Häufigkeit Beschreibung Kriterien Maßnahmen bei Ablehnung Inspektion Tests Wartung Annahme Ablehnung Bremsanlage Schrauben Handbremse 6 Monate Befestigung prüfen o.k. locker nachziehen, Bremsflüssigkeit nachfüllen, bei Bremsflüssig- Flüssigkeitsstand Schaden Pedelec 6 Monate nach Jahreszeit o.k. zu wenig keit prüfen außer Betrieb nehmen, neue Bremsschläuche Bremsbeläge,...
  • Seite 275: Technische Kontrolle, Prüfen Auf Sicherheit, Probefahrt

    Dokumente Komponente Häufigkeit Beschreibung Kriterien Maßnahmen bei Ablehnung Inspektion Tests Wartung Annahme Ablehnung Elektrisches Antriebssystem auf Schäden prüfen Funktionsprüfung o.k. keine Anzeige, Neustart, Akku fehlerhafte testen, neue Bordcomputer 6 Monate Darstellung Software, oder neues Bordcomputer, außer Betrieb nehmen, Bedieneinheit auf Funktionsprüfung o.k.
  • Seite 276 Dokumente Notizen MY22Z0a - 51_1.0_17.05.2022...
  • Seite 277: Stückliste

    Dokumente 11.3 Stückliste 11.3.1 SU-E FS 12 22-15-2061, 22-15-2062 … Aluminium 6061 mit voll Intergriert Akkuabdeckung und Dual Rahmen Battery Vorbereitung Gabel SR SUNTOUR, Aion 35 Evo LO-R AIR Federweg: 100 mm Dämpfer ROCKSHOX, Deluxe Select+ … Lenkungslager FSA, Orbit E 1.5 Aheadset, verjüngt Lenker BY SCHULZ, Sport Super Strong...
  • Seite 278 Dokumente Schloss ABUS, Bordo 6015 … Seitenständer PLETSCHER, Comp40 Flex … Motor BOSCH, Performance Line CX, BDU3740 250 Watt, 85 Nm Akku BOSCH, PowerTube 750, BBP3770 horizontal, 750 Wh Bordcomputer BOSCH, LED Remote, BHU3600 … Ladegerät BOSCH, Charger, BPC3400 … nicht vorhanden MY22Z0a - 51_1.0_17.05.2022...
  • Seite 279: Ze 12

    Dokumente 11.3.2 ZE 12+ 22-15-2063, 22-15-2064 … Aluminium 6061 mit voll Intergriert Akkuabdeckung und Dual Rahmen Battery Vorbereitung Gabel SR SUNTOUR, Mobie45 LOR Air 80 Dämpfer … … Lenkungslager FSA, Orbit E 1.5 Aheadset, verjüngt Lenker BY SCHULZ, Sport Super Strong Lenkerbreite: 680 mm Griffe ERGON, GC10...
  • Seite 280 Dokumente Motor BOSCH, Performance Line CX, BDU3740 250 Watt, 85 Nm Akku BOSCH, PowerTube 750, BBP3770 horizontal, 750 Wh Bordcomputer BOSCH, LED Remote, BHU3600 … Ladegerät BOSCH, Charger, BPC3400 … nicht vorhanden MY22Z0a - 51_1.0_17.05.2022...
  • Seite 281: Ze Fs

    Dokumente 11.3.3 ZE FS 12+ 22-15-2065, 22-15-2066 … Aluminium 6061 mit voll Intergriert Akkuabdeckung und Dual Rahmen Battery Vorbereitung Gabel SR SUNTOUR, Mobie45 LOR Air 80 Dämpfer ROCKSHOX, Deluxe Select+ … Lenkungslager FSA, Orbit E 1.5 Aheadset, verjüngt Lenker BY SCHULZ, Sport Super Strong Lenkerbreite: 680 mm Griffe ERGON, GC10...
  • Seite 282 Dokumente Motor BOSCH, Performance Line CX, BDU3740 250 Watt, 85 Nm Akku BOSCH, PowerTube 750, BBP3770 horizontal, 750 Wh Bordcomputer BOSCH, LED Remote, BHU3600 … Ladegerät BOSCH, Charger, BPC3400 … nicht vorhanden MY22Z0a - 51_1.0_17.05.2022...
  • Seite 283: Bedienungsanleitung Ladegerät

    Dokumnete 11.4 Bedienungsanleitung Ladegerät MY22Z0a - 51_1.0_17.05.2022...
  • Seite 284 Dokumnete 4A Charger MY22Z0a - 51_1.0_17.05.2022...
  • Seite 285 Dokumnete MY22Z0a - 51_1.0_17.05.2022...
  • Seite 286 Dokumnete MY22Z0a - 51_1.0_17.05.2022...
  • Seite 287 Dokumnete MY22Z0a - 51_1.0_17.05.2022...
  • Seite 288 Dokumnete MY22Z0a - 51_1.0_17.05.2022...
  • Seite 289 Dokumnete MY22Z0a - 51_1.0_17.05.2022...
  • Seite 290: Glossar

    Glossar Glossar Abnutzung Verwendung der Maschine in all ihren Lebensphasen. Quelle: DIN 31051, Abbau des Abnutzungsvorrates (4.3.4), hervorgerufen durch Bremshebel chemische und/oder physikalische Vorgänge. Quelle:ISO DIN 15194:2017, Hebel, mit dem die Abschaltgeschwindigkeit Bremsvorrichtung betätigt wird. Quelle: ISO DIN 15194:2017, Geschwindigkeit, Bremsweg die vom Pedelec zu dem Zeitpunkt erreicht ist, Quelle: ISO DIN 15194:2017, Entfernung, die ein...
  • Seite 291: Ersatzteil

    Glossar Elektromotorisch unterstütztes Pedelec, gefederter Rahmen Pedelec Quelle: ISO DIN 15194:2017, Rahmen, der über Quelle: ISO DIN 15194:2017, (en: electrically eine geführte, vertikale Flexibilität verfügt, um die power assisted cycle) Pedelec, ausgerüstet mit Übertragung von Fahrbahnstößen auf den Fahrer Pedalen und einem elektrischen Hilfsmotor, das [sic] zu vermindern.
  • Seite 292: Mindesteinstecktiefe

    Glossar höchstes zulässiges Gesamtgewicht maximale Sattelhöhe Quelle: ISO DIN 15194:2017, Gewicht des Quelle: ISO DIN 15194:2017, vertikaler Abstand vollständig zusammengebauten Pedelecs, plus vom Boden bis zu der Stelle, an der die Fahrer [sic] und Gepäck, nach Definition des Sattelfläche von der Achse der Sattelstütze Herstellers.
  • Seite 293 Glossar Not-Halt unwegsames Gelände Quelle: ISO DIN 15194:2017, unebene Quelle: ISO 13850:2015, Funktion oder Signal, Schotterpisten, Waldwege und andere, im vorgesehen um: - aufkommende oder bestehende Allgemeinen abseits der Straßen befindliche Gefahren für Personen, Schäden an der Strecken, auf denen Baumwurzeln und Maschine oder dem Arbeitsgut zu vermindern Felsgestein zu erwarten sind.
  • Seite 294: Abkürzungen

    Glossar 12.1 Abkürzungen 12.2 Vereinfachte Begriffe Zur besseren Lesbarkeit werden folgende Begriffe Abkürzung Bedeutung/Herleitung verwendet: Antiblockier-Systems Begriff Bedeutung EPAC Elektric Power Assistent Cycle Betriebsanleitung Originalbetriebsanleitung zulässiges Gesamtgewicht Dämpfer Hinterbau-Dämpfer Tabelle 71: Abkürzungstabelle Fachhandel Fahrrad-Fachhandel Motor Antriebsmotor, Teilmaschine Riemenantrieb ZahnRiemenantrieb Tabelle 72: Tabelle Vereinfachte Begriffe MY22Z0a - 51_1.0_17.05.2022...
  • Seite 295: Anhang

    Anhang Anhang Original EG-/EU-Konformitätserklärung Hersteller Dokumentationsbevollllmächtigter* Janine Otto ZEG Zweirad-Einkaufs-Genossenschaft eG c/o ZEG Zweirad-Einkaufs-Genossenschaft eG Longericher Str. 2 Longericher Str. 2 50739 Köln 50739 Köln Die Maschine, das Pedelec der Typen: Typennr.ModellPedelec-Art 22-15-2061 SU-E FS+, Diamant City- und Trekkingrad 22-15-2062 SU-E FS+, Wave City- und Trekkingrad 22-15-2063...
  • Seite 296: Konformitätserklärtung Teilmaschine

    Anhang Konformitätserklärtung Teilmaschine MY22Z0a - 51_1.0_17.05.2022...
  • Seite 297 Anhang MY22Z0a - 51_1.0_17.05.2022...
  • Seite 298 Anhang MY22Z0a - 51_1.0_17.05.2022...
  • Seite 299: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis 57, 155 Bremse, - anmelden - beim Tranport sichern Einstellrad-SAG, Abmessungen, - Bremsbeläge prüfen, Lage, Abnutzung, - Bremsscheibe prüfen, elektrisches Regel- und Steuer- Abschaltgeschwindigkeit, - Druckpunkt prüfen, system, Achse, - prüfen Ersatzteil, Anziehmoment, - prüfen, Erstinbetriebnahme, Lage, 51, 289 - reinigen, Akku, Abdeckkappe,...
  • Seite 300 Stichwortverzeichnis Lage - Spannung prüfen Lenkungslager, Gangschaltung, - tauschen, Lockout, 172, 176 - schalten, - Verschleiß prüfen Lage Geländefahrrad, - warten, Luftventil, Geländereifen, Lage, Lage, Gelenkwelle, Kettenblatt, - pflegen Anziehmoment, Markierung der Mindesteinstec- Gepäckträger, Kettenrad, 108, 113 ktiefe, - ändern, Kettenräder, Mechanische, - inspezieren,...
  • Seite 301 Stichwortverzeichnis Pedelec, Riemen, - Lage - anpassen - GatesCarbon-Drive-Mobil- - pflegen, - auspacken Anziehmoment, - erstinspektion - reinigen, Scheibenbremse, - große Inspektion - Spannung prüfen Anziehmoment, - in Betrieb nehmen - Verschleiß prüfen Scheinwerfer, - inspezieren (Fachhandel) Riemenscheibe, - einstellen, Riemenschutz, - prüfen, - montieren...
  • Seite 302 Stichwortverzeichnis Steuersatz siehe Lenkungslager Winterpause siehe Betriebspau- Straßenreifen, Wulstkern, Lage, Taster, Ein-Aus (Akku) 55, 168 Minus, Zugstufe, 55, 168 Plus, Zugstufen-Dämpfung, 55, 168 Schiebehilfe, Zugstufen-Einsteller, Transport, Lage, Transportieren siehe Transport Zugstufen-Verstellung, Typenschild, Lage, Umwerfer, - reinigen, Anziehmoment, Unterstützungsgrad, - wählen - wählen, ECO, OFF,...

Diese Anleitung auch für:

Ze 12 +Ze fs 12 +

Inhaltsverzeichnis
