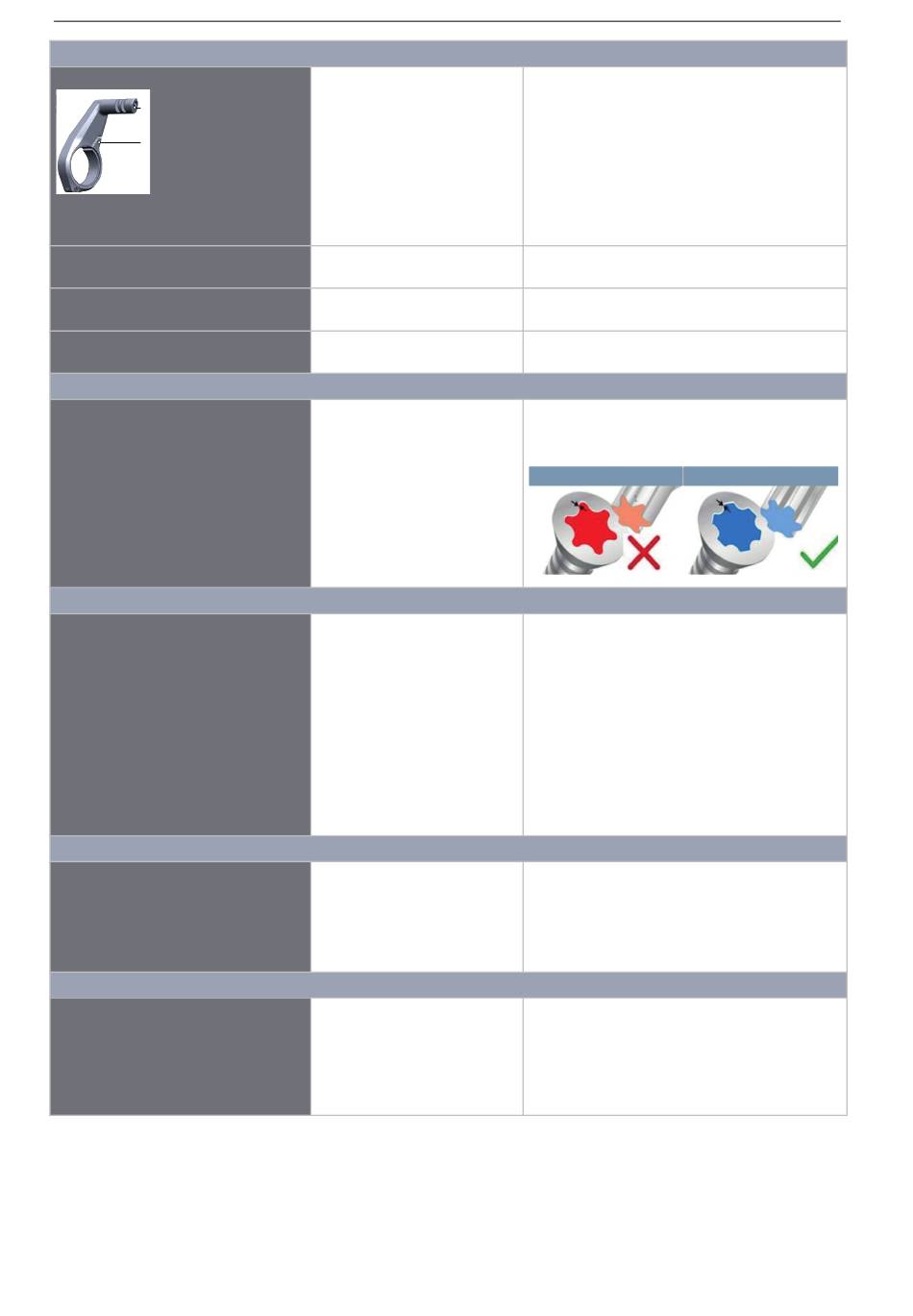

3.5.10.22 Bordcomputer
BOSCH Halterung Intuvia 100
1
2
Befestigungsschraube 1,M3 × 22
Befestigungsschraube 2, M3 × 14
BOSCH System Controller
Befestigungsschraube
BOSCH Mini Remote
Befestigungsschraube
SHIMANO SC-E5003
Befestigungsschraube
3.5.10.23 Motor
BOSCH Motor BDU37xx
6 × Befestigungsschrauben Motor
3.5.10.24 Akku
BOSCH PowerPack 400/500/600/800
4 × Befestigungsschrauben
Gehäuseboden-Verriegelung
2 × Befestigungsschrauben Abdeckung
2 × Befestigungsschrauben Abdeckung
2 × Befestigungsschrauben Halterung
Kabelseite
1 × Befestigungsschrauben Halterung
Kabelseite
2 × Befestigungsschrauben Halterung
Verschlussseite
1 × Befestigungsschrauben Halterung
Verschlussseit
3.5.10.25 Motorcover
BOSCH Motorcover BDU37xx
Befestigungsschrauben unteres
Motorcover
Befestigungsschrauben Motorcover
3.5.10.26 Kettenschutz
Kettenschutz für BOSCH Motor
BDU37xx
Befestigungsschrauben
MY22Z0a - 51_1.0_17.05.2022
1 Nm
1 Nm
0,5 Nm
0,4 Nm (nicht 0,6 Nm , wie auf dem
Mini-Remote geschrieben ist)
0,8 Nm
20 ± 2 Nm
5 Nm
2 Nm
2 Nm
1,3 Nm
5 Nm
5 Nm
1 Nm
Erstmontage: 3 ± 0,5 Nm
Nachträglicher Einbau: 2 ± 0,5 Nm
Erstmontage: 3 ± 0,5 Nm
Nachträglicher Einbau: 2 ± 0,5 Nm
max.10 Nm
Innensechskant-Aufsatz 3 mm
Innensechskant-Aufsatz 3 mm
Innensechskant-Aufsatz 3 mm
Innensechskant-Aufsatz 3 mm
Torx Plus® P40, M8 × 16
BOSCH Halterung Intuvia 100
Torx ®
M6 × 10, Kopf: max. 5 mm, Länge: max. 8,5 mm
Beschreibung
Torx® T10
Torx Plus ®
Torx® T25, M5 × 20
M3,5 × 12
M3,5 × 12 (spitz)
Torx® T15
Torx® T25, M5 × 20
Torx® T25
Torx® T15, M3,5 × 12
Torx® TX 20
Torx® TX 20, 4 × 8 mm
