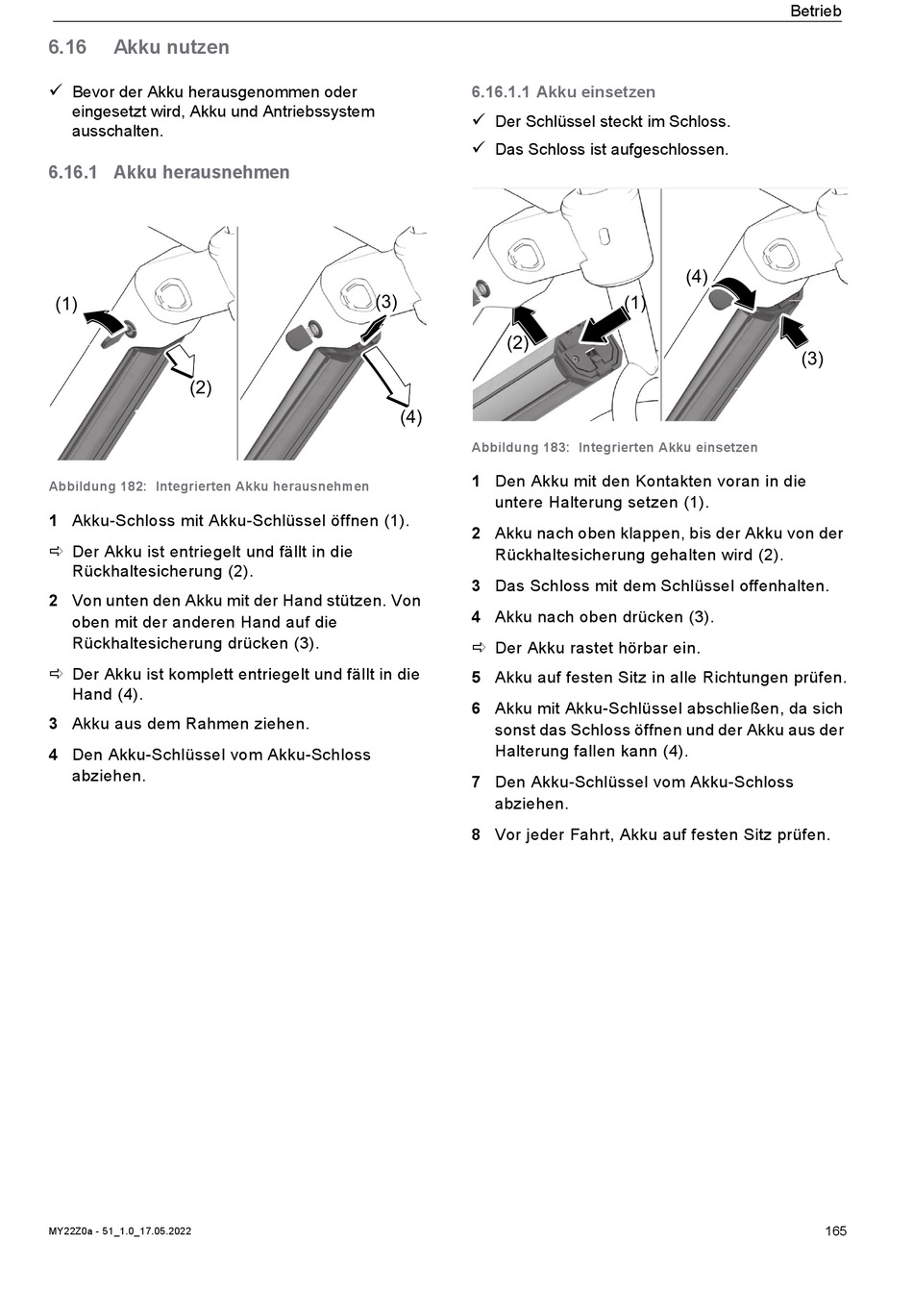

Akku Nutzen; Akku Herausnehmen; Akku Einsetzen - Zemo SU- E FS 12 + Originalbetriebsanleitung

6.16

Akku nutzen

Bevor der Akku herausgenommen oder

eingesetzt wird, Akku und Antriebssystem
ausschalten.

6.16.1 Akku herausnehmen

(1)
(2)
Abbildung 182: Integrierten Akku herausnehmen
1 Akku-Schloss mit Akku-Schlüssel öffnen (1).
 Der Akku ist entriegelt und fällt in die
Rückhaltesicherung (2).
2 Von unten den Akku mit der Hand stützen. Von
oben mit der anderen Hand auf die
Rückhaltesicherung drücken (3).
 Der Akku ist komplett entriegelt und fällt in die
Hand (4).
3 Akku aus dem Rahmen ziehen.
4 Den Akku-Schlüssel vom Akku-Schloss
abziehen.
MY22Z0a - 51_1.0_17.05.2022

6.16.1.1 Akku einsetzen

Der Schlüssel steckt im Schloss.

Das Schloss ist aufgeschlossen.

(3)
(2)
(4)
Abbildung 183: Integrierten Akku einsetzen
1 Den Akku mit den Kontakten voran in die
untere Halterung setzen (1).
2 Akku nach oben klappen, bis der Akku von der
Rückhaltesicherung gehalten wird (2).
3 Das Schloss mit dem Schlüssel offenhalten.
4 Akku nach oben drücken (3).
 Der Akku rastet hörbar ein.
5 Akku auf festen Sitz in alle Richtungen prüfen.
6 Akku mit Akku-Schlüssel abschließen, da sich
sonst das Schloss öffnen und der Akku aus der
Halterung fallen kann (4).
7 Den Akku-Schlüssel vom Akku-Schloss
abziehen.
8 Vor jeder Fahrt, Akku auf festen Sitz prüfen.
Betrieb
(4)
(1)
(3)
