Steuerungs- Und Anzeigenbeschreibung; Lenker - Zemo SU- E FS 12 + Originalbetriebsanleitung

3.4

Steuerungs- und Anzeigenbeschreibung

3.4.1

Lenker

5
6

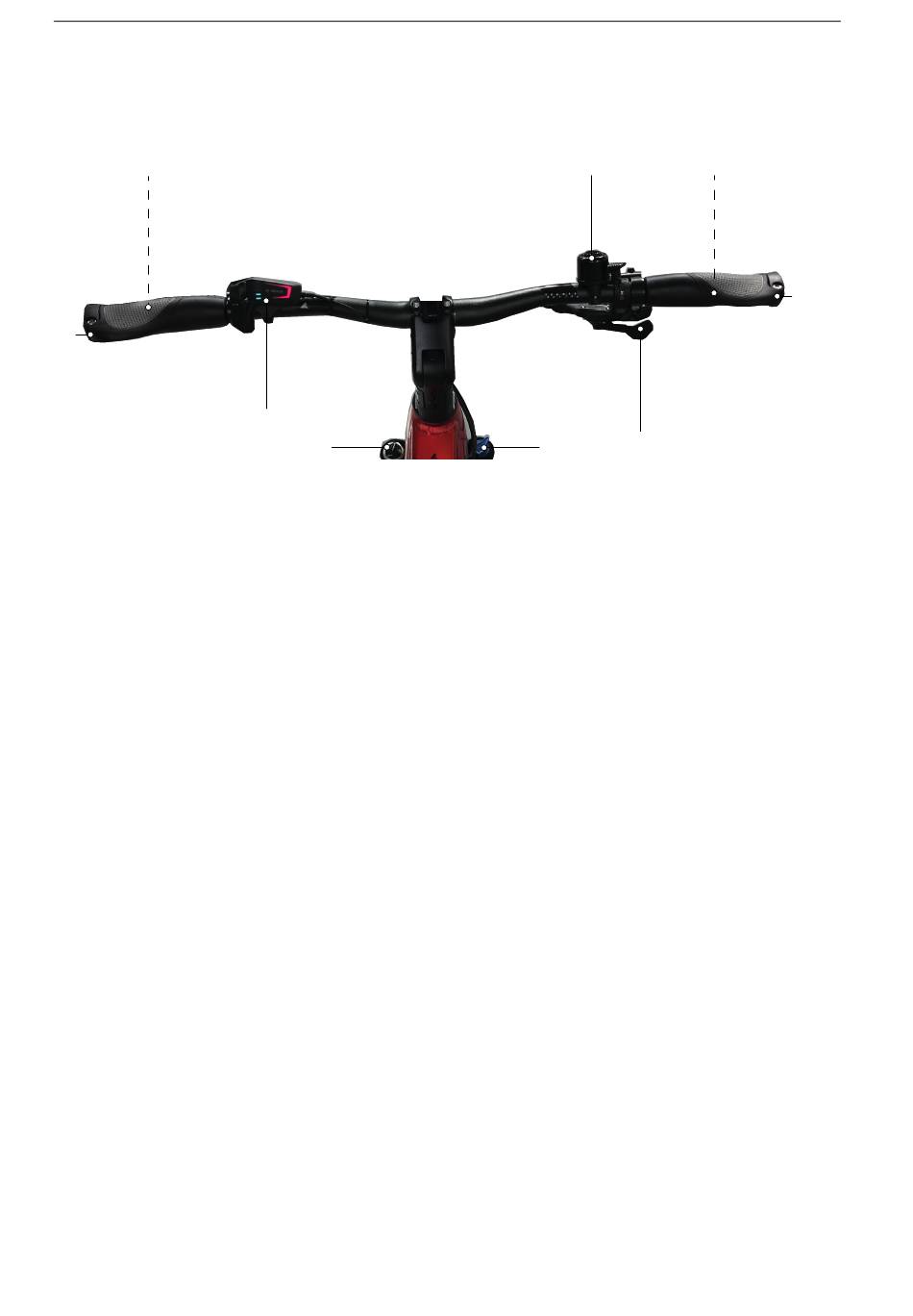

Abbildung 44: Detailansicht Lenker mit BOSCH Kiox 300, Beispiel
1, 6 Griff
2 Handbremse Hinterrad (hinter Lenker)
3 Klingel
4 Bildschirm Kiox 300
5 Handbremse Vorderrad (hinter Lenker)
MY22Z0a - 51_1.0_17.05.2022
7
8
3
10
9
7 Bedieneinheit LCD Remote
8 Luftventilklappe
9 Einstellrad SAG
10 Schalthebel
Beschreibung
2
1
54
