Zemo SU- E FS 12 + Originalbetriebsanleitung Seite 87

1

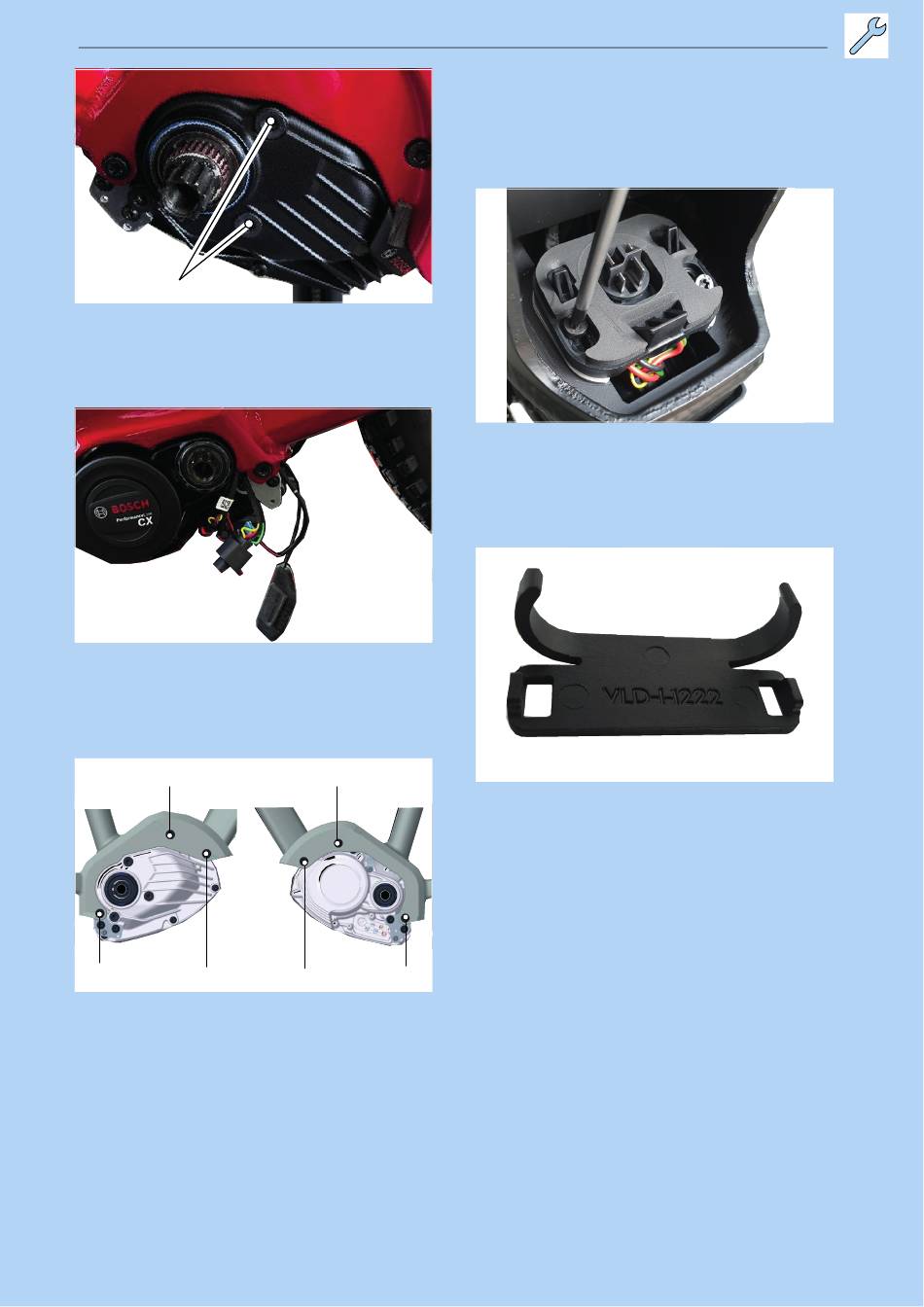

Abbildung 65: Lage Befestigungsschrauben (1)
20 Motorcover entfernen.
21 Verkabelung entfernen.
Abbildung 66: Motor ohne Cover
22 Motor durch eine zweite Person festhalten.
Motorschrauben mit Torx Plus® IP40 in der
Reihenfolge 1 - 2 - 3 - 4 - 5 - 6 lösen.
4
2
6
Abbildung 67: Lage Motorschrauben 1 bis 6
23 Motor entfernen.
MY22Z0a - 51_1.0_17.05.2022
3
5 1
Um den BOSCH PowerTube Akkuhalter, BS3, zu
sichern, muss ein Klips auf der Rückseite der
Akkuhalterung festgeklemmt werden.
24 Die Schrauben am Akkuhalter mit einem
TORX® T25 Schlüssel lösen.
Abbildung 68: Akkuhalter Schrauben lösen
25 Akkuhalter herausnehmen und umdrehen.
26 Klips (VLD-I-1222) von hinten auf die
Akkuhalterung festklemmen.
Abbildung 69: Klips (VLD-I-12122)
Montage
86
