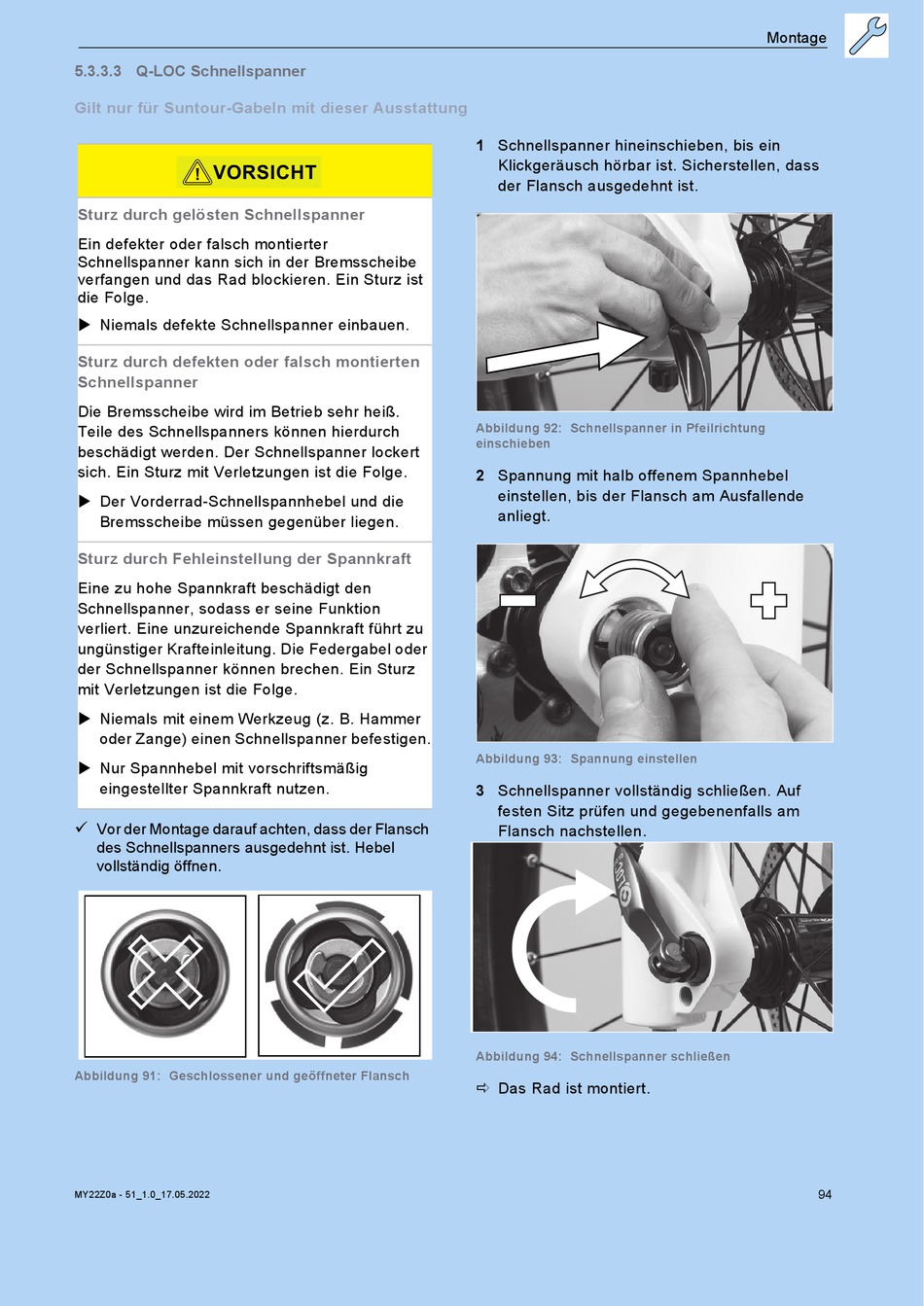

5.3.3.3 Q-LOC Schnellspanner

Gilt nur für Suntour-Gabeln mit dieser Ausstattung
VORSICHT
!
Sturz durch gelösten Schnellspanner
Ein defekter oder falsch montierter
Schnellspanner kann sich in der Bremsscheibe
verfangen und das Rad blockieren. Ein Sturz ist
die Folge.
 Niemals defekte Schnellspanner einbauen.
Sturz durch defekten oder falsch montierten
Schnellspanner
Die Bremsscheibe wird im Betrieb sehr heiß.
Teile des Schnellspanners können hierdurch
beschädigt werden. Der Schnellspanner lockert
sich. Ein Sturz mit Verletzungen ist die Folge.
 Der Vorderrad-Schnellspannhebel und die
Bremsscheibe müssen gegenüber liegen.

Sturz durch Fehleinstellung der Spannkraft

Eine zu hohe Spannkraft beschädigt den
Schnellspanner, sodass er seine Funktion
verliert. Eine unzureichende Spannkraft führt zu
ungünstiger Krafteinleitung. Die Federgabel oder
der Schnellspanner können brechen. Ein Sturz
mit Verletzungen ist die Folge.
 Niemals mit einem Werkzeug (z. B. Hammer
oder Zange) einen Schnellspanner befestigen.
 Nur Spannhebel mit vorschriftsmäßig
eingestellter Spannkraft nutzen.
Vor der Montage darauf achten, dass der Flansch

des Schnellspanners ausgedehnt ist. Hebel
vollständig öffnen.
Abbildung 91: Geschlossener und geöffneter Flansch
MY22Z0a - 51_1.0_17.05.2022
1 Schnellspanner hineinschieben, bis ein
Klickgeräusch hörbar ist. Sicherstellen, dass
der Flansch ausgedehnt ist.
Abbildung 92: Schnellspanner in Pfeilrichtung
einschieben
2 Spannung mit halb offenem Spannhebel
einstellen, bis der Flansch am Ausfallende
anliegt.
Abbildung 93: Spannung einstellen
3 Schnellspanner vollständig schließen. Auf
festen Sitz prüfen und gegebenenfalls am
Flansch nachstellen.
Abbildung 94: Schnellspanner schließen
 Das Rad ist montiert.
