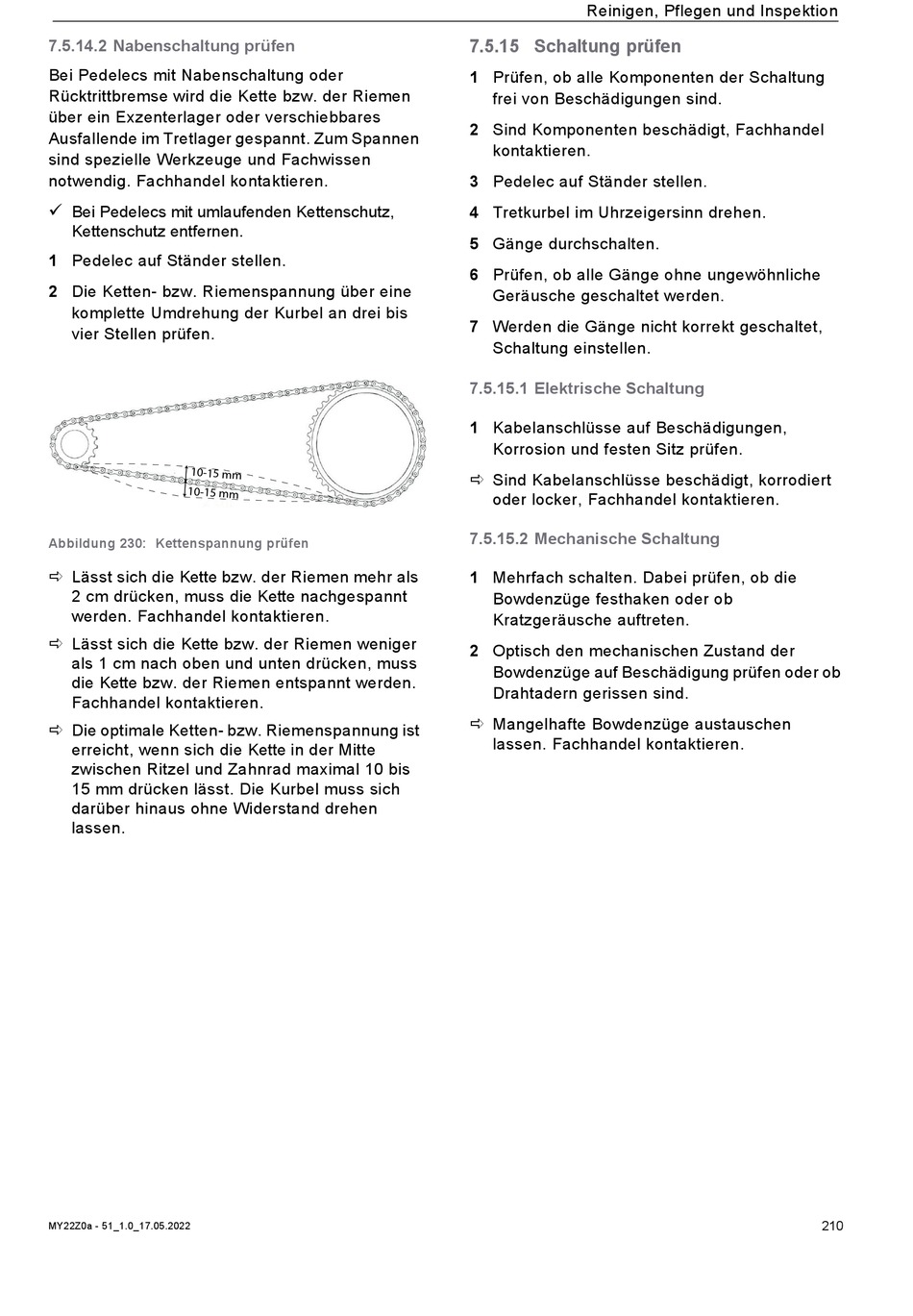

7.5.14.2 Nabenschaltung prüfen
Bei Pedelecs mit Nabenschaltung oder
Rücktrittbremse wird die Kette bzw. der Riemen
über ein Exzenterlager oder verschiebbares
Ausfallende im Tretlager gespannt. Zum Spannen
sind spezielle Werkzeuge und Fachwissen
notwendig. Fachhandel kontaktieren.
 Bei Pedelecs mit umlaufenden Kettenschutz,
Kettenschutz entfernen.
1 Pedelec auf Ständer stellen.
2 Die Ketten- bzw. Riemenspannung über eine
komplette Umdrehung der Kurbel an drei bis
vier Stellen prüfen.
Abbildung 230: Kettenspannung prüfen
 Lässt sich die Kette bzw. der Riemen mehr als
2 cm drücken, muss die Kette nachgespannt
werden. Fachhandel kontaktieren.
 Lässt sich die Kette bzw. der Riemen weniger
als 1 cm nach oben und unten drücken, muss
die Kette bzw. der Riemen entspannt werden.
Fachhandel kontaktieren.
 Die optimale Ketten- bzw. Riemenspannung ist
erreicht, wenn sich die Kette in der Mitte
zwischen Ritzel und Zahnrad maximal 10 bis
15 mm drücken lässt. Die Kurbel muss sich
darüber hinaus ohne Widerstand drehen
lassen.
MY22Z0a - 51_1.0_17.05.2022
Reinigen, Pflegen und Inspektion
7.5.15 Schaltung prüfen
1 Prüfen, ob alle Komponenten der Schaltung
frei von Beschädigungen sind.
2 Sind Komponenten beschädigt, Fachhandel
kontaktieren.
3 Pedelec auf Ständer stellen.
4 Tretkurbel im Uhrzeigersinn drehen.
5 Gänge durchschalten.
6 Prüfen, ob alle Gänge ohne ungewöhnliche
Geräusche geschaltet werden.
7 Werden die Gänge nicht korrekt geschaltet,
Schaltung einstellen.

7.5.15.1 Elektrische Schaltung

1 Kabelanschlüsse auf Beschädigungen,
Korrosion und festen Sitz prüfen.
 Sind Kabelanschlüsse beschädigt, korrodiert
oder locker, Fachhandel kontaktieren.

7.5.15.2 Mechanische Schaltung

1 Mehrfach schalten. Dabei prüfen, ob die
Bowdenzüge festhaken oder ob
Kratzgeräusche auftreten.
2 Optisch den mechanischen Zustand der
Bowdenzüge auf Beschädigung prüfen oder ob
Drahtadern gerissen sind.
 Mangelhafte Bowdenzüge austauschen
lassen. Fachhandel kontaktieren.
210
