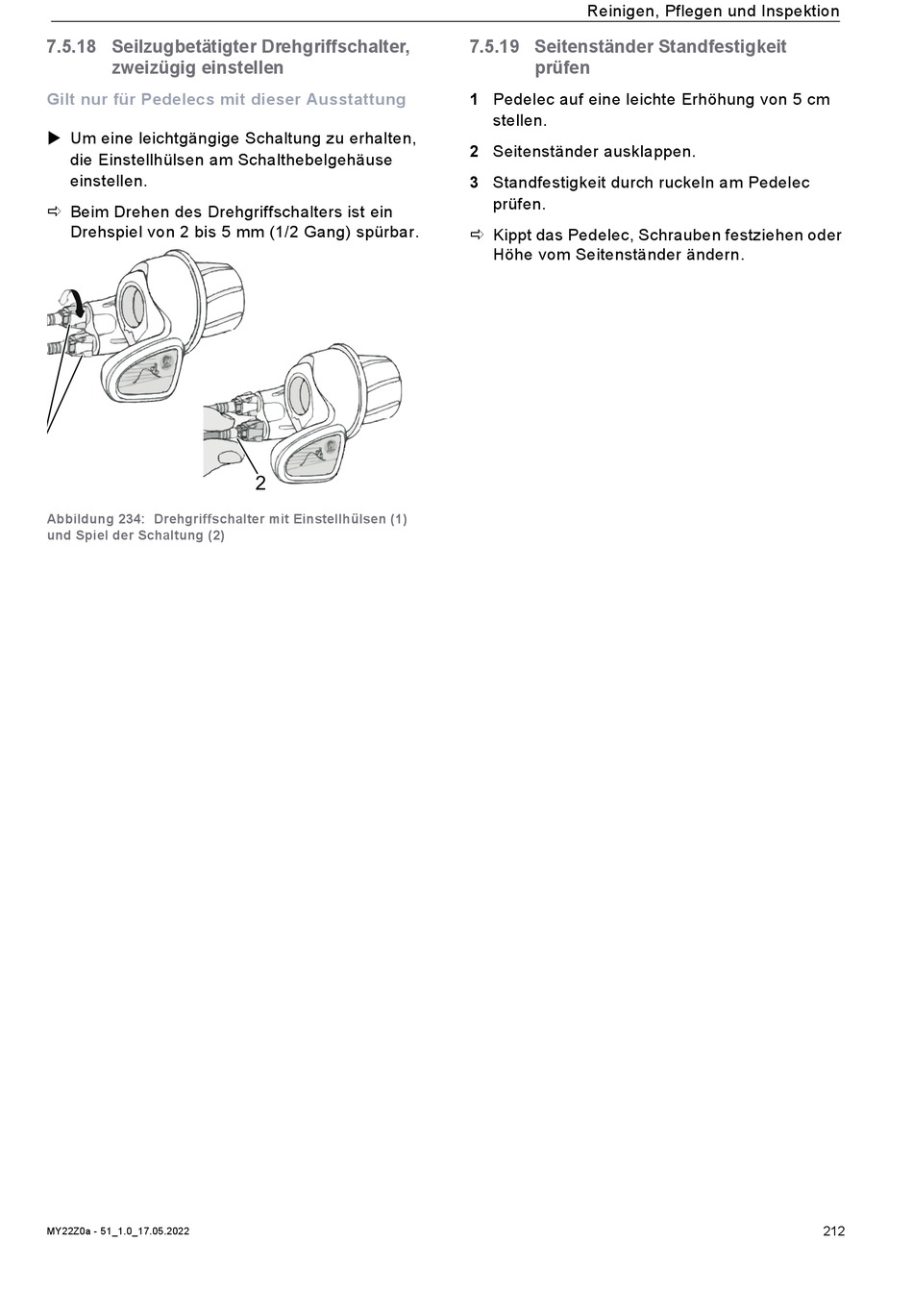

7.5.18 Seilzugbetätigter Drehgriffschalter,
zweizügig einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
 Um eine leichtgängige Schaltung zu erhalten,
die Einstellhülsen am Schalthebelgehäuse
einstellen.
 Beim Drehen des Drehgriffschalters ist ein
Drehspiel von 2 bis 5 mm (1/2 Gang) spürbar.
Abbildung 234: Drehgriffschalter mit Einstellhülsen (1)
und Spiel der Schaltung (2)
MY22Z0a - 51_1.0_17.05.2022
2
Reinigen, Pflegen und Inspektion
7.5.19 Seitenständer Standfestigkeit
prüfen
1 Pedelec auf eine leichte Erhöhung von 5 cm
stellen.
2 Seitenständer ausklappen.
3 Standfestigkeit durch ruckeln am Pedelec
prüfen.
 Kippt das Pedelec, Schrauben festziehen oder
Höhe vom Seitenständer ändern.
212
