3.3.9

Mechanisches Antriebssystem

Das Pedelec wird wie ein Fahrrad mit Muskelkraft
angetrieben.
Die Kraft, die durch das Treten der Pedale in
Fahrtrichtung aufgewendet wird, treibt das
vordere Kettenrad an. Über die Kette oder den
Riemen wird die Kraft auf das hintere Kettenrad
und dann auf das Hinterrad übertragen.
2
3

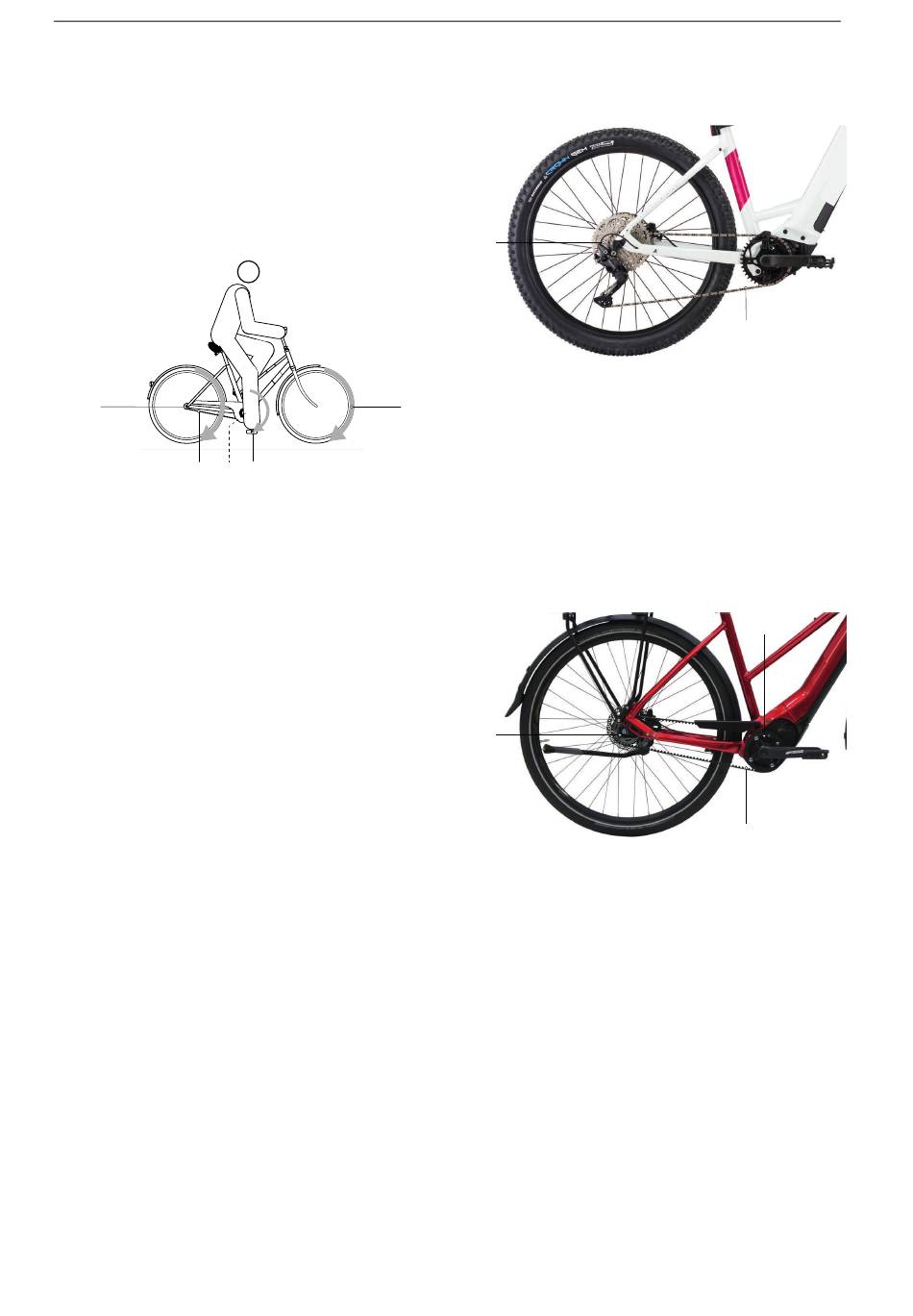

Abbildung 37: Schema mechanisches Antriebssystem
1 Fahrtrichtung
2 Kette oder Riemen
3 hinteres Kettenblatt oder Rimenscheibe
4 vorderes Kettenblatt oder Riemenscheibe
5 Pedal
Das Pedelec ist entweder mit Ketten- oder
Riemenantrieb ausgestattet.
MY22Z0a - 51_1.0_17.05.2022
4 5

3.3.9.1 Aufbau Kettenantrieb

1
Abbildung 38: Schema Kettenantrieb mit Kettenschaltung
1 Schaltwerk
1
2 Kette
Der Kettenantrieb ist kompatibel mit einer
• Rücktrittbremse,
• Nabenschaltung oder
• Kettenschaltung.

3.3.9.2 Aufbau Riemenantrieb

2
Abbildung 39: Schema Riemenantrieb
1 vordere Riemenscheibe
2 hintere Riemenscheibe
3 Riemen
Der Riemenantrieb ist kompatibel mit
• Rücktrittbremse und
• Nabenschaltung.
Der Riemenantrieb ist nicht kompatibel mit einer
Kettenschaltung.
Beschreibung
2
1
3
