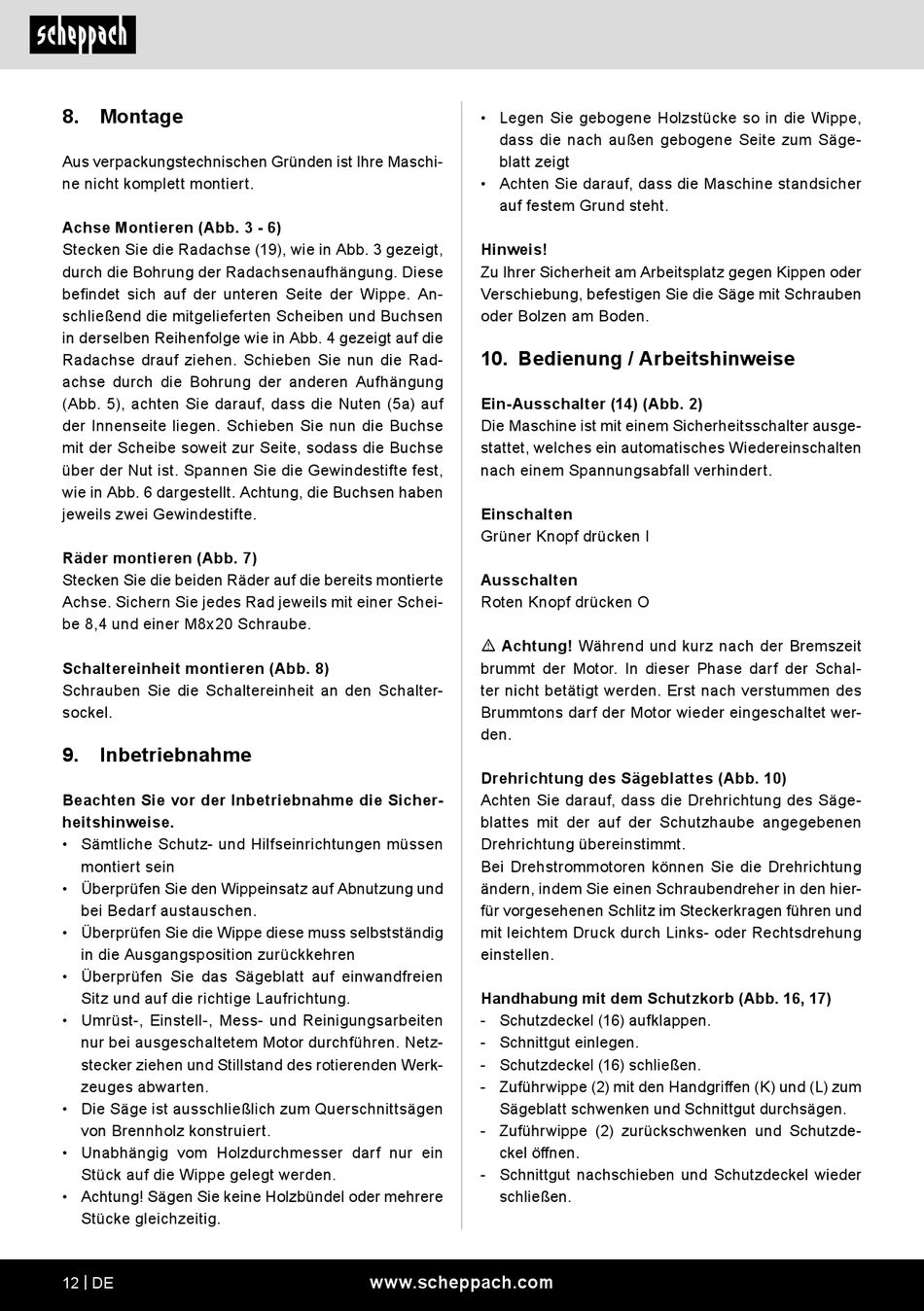

8. Montage

Aus verpackungstechnischen Gründen ist Ihre Maschi-
ne nicht komplett montiert.
Achse Montieren (Abb. 3 - 6)
Stecken Sie die Radachse (19), wie in Abb. 3 gezeigt,
durch die Bohrung der Radachsenaufhängung. Diese
befindet sich auf der unteren Seite der Wippe. An-
schließend die mitgelieferten Scheiben und Buchsen
in derselben Reihenfolge wie in Abb. 4 gezeigt auf die
Radachse drauf ziehen. Schieben Sie nun die Rad-
achse durch die Bohrung der anderen Aufhängung
(Abb. 5), achten Sie darauf, dass die Nuten (5a) auf
der Innenseite liegen. Schieben Sie nun die Buchse
mit der Scheibe soweit zur Seite, sodass die Buchse
über der Nut ist. Spannen Sie die Gewindestifte fest,
wie in Abb. 6 dargestellt. Achtung, die Buchsen haben
jeweils zwei Gewindestifte.
Räder montieren (Abb. 7)
Stecken Sie die beiden Räder auf die bereits montierte
Achse. Sichern Sie jedes Rad jeweils mit einer Schei-
be 8,4 und einer M8x20 Schraube.
Schaltereinheit montieren (Abb. 8)
Schrauben Sie die Schaltereinheit an den Schalter-
sockel.
9.

Inbetriebnahme

Beachten Sie vor der Inbetriebnahme die Sicher-
heitshinweise.
• Sämtliche Schutz- und Hilfseinrichtungen müssen
montiert sein
• Überprüfen Sie den Wippeinsatz auf Abnutzung und
bei Bedarf austauschen.
• Überprüfen Sie die Wippe diese muss selbstständig
in die Ausgangsposition zurückkehren
• Überprüfen Sie das Sägeblatt auf einwandfreien
Sitz und auf die richtige Laufrichtung.
• Umrüst-, Einstell-, Mess- und Reinigungsarbeiten
nur bei ausgeschaltetem Motor durchführen. Netz-
stecker ziehen und Stillstand des rotierenden Werk-
zeuges abwarten.
• Die Säge ist ausschließlich zum Querschnittsägen
von Brennholz konstruiert.
• Unabhängig vom Holzdurchmesser darf nur ein
Stück auf die Wippe gelegt werden.
• Achtung! Sägen Sie keine Holzbündel oder mehrere
Stücke gleichzeitig.
12 | DE
• Legen Sie gebogene Holzstücke so in die Wippe,
dass die nach außen gebogene Seite zum Säge-
blatt zeigt
• Achten Sie darauf, dass die Maschine standsicher
auf festem Grund steht.
Hinweis!
Zu Ihrer Sicherheit am Arbeitsplatz gegen Kippen oder
Verschiebung, befestigen Sie die Säge mit Schrauben
oder Bolzen am Boden.

10. Bedienung / Arbeitshinweise

Ein-Ausschalter (14) (Abb. 2)
Die Maschine ist mit einem Sicherheitsschalter ausge-
stattet, welches ein automatisches Wiedereinschalten
nach einem Spannungsabfall verhindert.

Einschalten

Grüner Knopf drücken I

Ausschalten

Roten Knopf drücken O
m Achtung! Während und kurz nach der Bremszeit
brummt der Motor. In dieser Phase darf der Schal-
ter nicht betätigt werden. Erst nach verstummen des
Brummtons darf der Motor wieder eingeschaltet wer-
den.
Drehrichtung des Sägeblattes (Abb. 10)
Achten Sie darauf, dass die Drehrichtung des Säge-
blattes mit der auf der Schutzhaube angegebenen
Drehrichtung übereinstimmt.
Bei Drehstrommotoren können Sie die Drehrichtung
ändern, indem Sie einen Schraubendreher in den hier-
für vorgesehenen Schlitz im Steckerkragen führen und
mit leichtem Druck durch Links- oder Rechtsdrehung
einstellen.
Handhabung mit dem Schutzkorb (Abb. 16, 17)
- Schutzdeckel (16) aufklappen.
- Schnittgut einlegen.
- Schutzdeckel (16) schließen.
- Zuführwippe (2) mit den Handgriffen (K) und (L) zum
Sägeblatt schwenken und Schnittgut durchsägen.
- Zuführwippe (2) zurückschwenken und Schutzde-
ckel öffnen.
- Schnittgut nachschieben und Schutzdeckel wieder
schließen.
