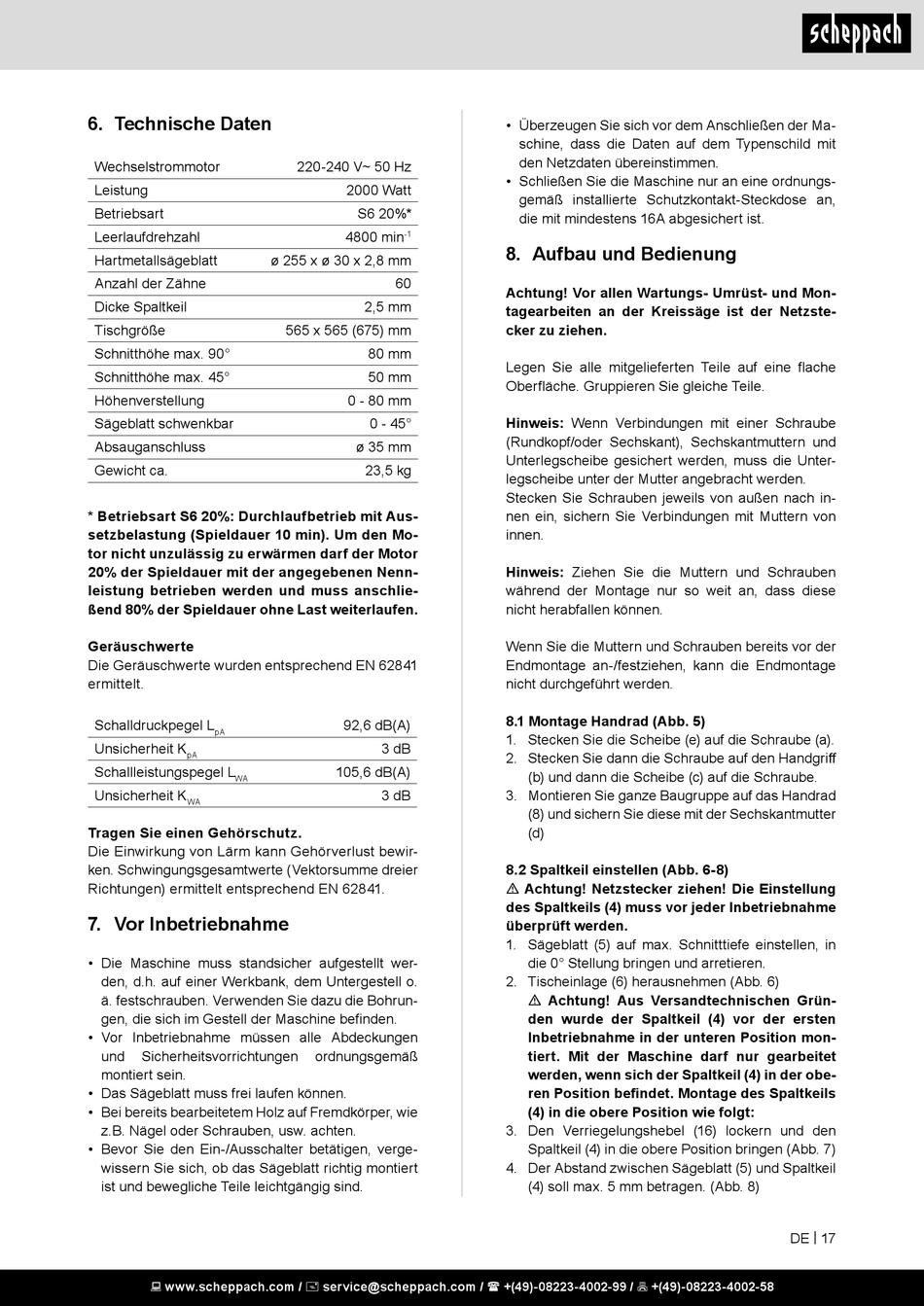

6. Technische Daten

Wechselstrommotor
Leistung
Betriebsart
Leerlaufdrehzahl
Hartmetallsägeblatt
Anzahl der Zähne
Dicke Spaltkeil
Tischgröße
Schnitthöhe max. 90°
Schnitthöhe max. 45°
Höhenverstellung
Sägeblatt schwenkbar
Absauganschluss
Gewicht ca.
* Betriebsart S6 20%: Durchlaufbetrieb mit Aus-
setzbelastung (Spieldauer 10 min). Um den Mo-
tor nicht unzulässig zu erwärmen darf der Motor
20% der Spieldauer mit der angegebenen Nenn-
leistung betrieben werden und muss anschlie-
ßend 80% der Spieldauer ohne Last weiterlaufen.
Geräuschwerte
Die Geräuschwerte wurden entsprechend EN 62841
ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken. Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

7. Vor Inbetriebnahme

• Die Maschine muss standsicher aufgestellt wer-
den, d.h. auf einer Werkbank, dem Untergestell o.
ä. festschrauben. Verwenden Sie dazu die Bohrun-
gen, die sich im Gestell der Maschine befinden.
• Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen
montiert sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, verge-
wissern Sie sich, ob das Sägeblatt richtig montiert
ist und bewegliche Teile leichtgängig sind.
