Drehmomenteinstellungen über 50 % können zu erhöhten Wellenschwingungen führen.
%
100
90
1
80
70
60
2
50
40
30
20
10
0

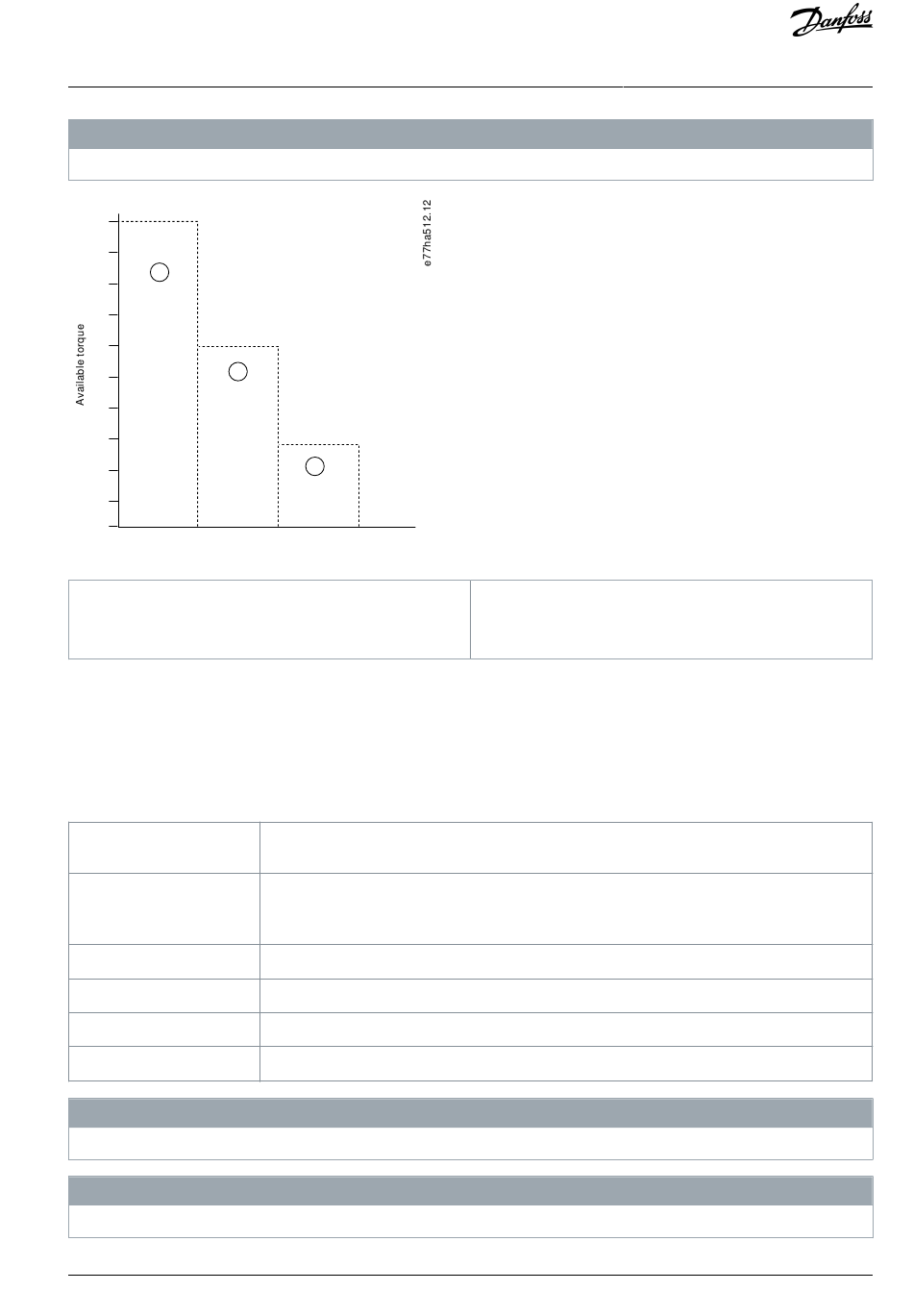

Abbildung 40: Verfügbares Drehmoment im Jog-Betrieb
1 Motor-FLT
2 Jog vorwärts maximales Drehmoment

9.13 Betrieb der Wurzel-3-Schaltung

Bei Anschluss in Wurzel-3-Schaltung geben Sie den Wert für den Volllaststrom in Parameter 1-2 Motornennstrom ein. Der Softstarter
erkennt automatisch, ob der Motor in Reihe oder im Dreieck angeschlossen ist und berechnet den korrekten Innen-Dreieckstrompe-
gel.
Adaptive Steuerungs-, Jog-, Brems- und PowerThrough-Funktionen werden bei Wurzel-3-Schaltung-(6-Draht)-Betrieb nicht unter-
stützt. Wenn diese Funktionen bei einem Anschluss des Softstarters in einer Wurzel-3-Schaltung programmiert werden, entspricht
das Verhalten dem nachstehend aufgeführten.
Anlauf mit adaptiver Rege-
lung
Stopp mit adaptiver Rege-
lung
Festdrehzahl JOG
DC-Bremse
Softbremse
PowerThrough
Wenn der Softstarter in der Wurzel-3-Schaltung angeschlossen ist, erkennt er während des Betriebs keinen Phasenfehler an T2.
Wenn der Softstarter den Motoranschluss nicht korrekt erkennt, verwenden Sie Parameter 20-6 Motoranschluss.
Danfoss A/S © 2020.12
H I N W E I S
3
Der Softstarter führt einen Anlauf mit Konstantstrom durch.
Der Softstarter führt einen Softstopp mit zeitgesteuerter Spannungsrampe durch, wenn Parame-
ter 2-10 Stoppzeit > 0 s ist. Wenn Parameter 2-10 Stoppzeit auf 0 s eingestellt ist, führt der Softstar-
ter einen Freilaufstopp durch.
Der Softstarter gibt eine Warnung mit der Fehlermeldung Nichtunterst. Option aus.
Der Softstarter führt einen Freilaufstopp durch.
Der Softstarter führt einen Freilaufstopp durch.
Der Softstarter schaltet mit der Fehlermeldung Kurzschluss Lx-Tx ab.
H I N W E I S
H I N W E I S
3 Jog rückwärts maximales Drehmoment
