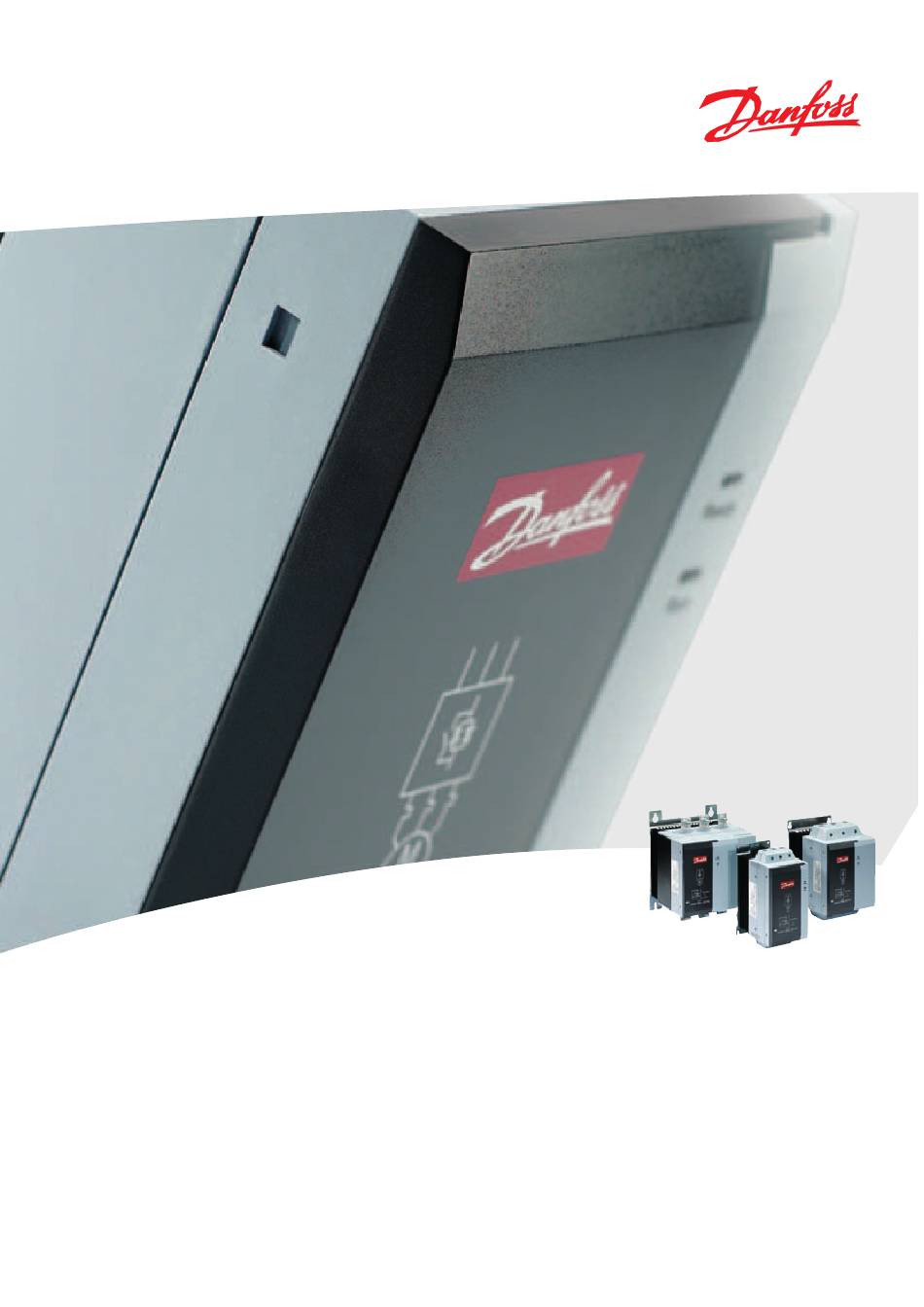

- Seite 1 rojektierungshandbuch CD 200 CD 201 CD 202...
-
Seite 2: Inhaltsverzeichnis
MCD 200 AS-i-Modul ..................... 21 MCD PC-Software ....................21 Softstart-Anwendungshandbuch ............23 Anlaufen mit reduzierter Spannung ................. 23 Funktionsbeispiele ....................24 Stromdaten ......................24 Modellauswahl ....................... 25 Typische Anwendungen ..................26 Leistungsfaktorkorrektur ..................27 MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... - Seite 3 Beim Lesen des vorliegenden Handbuchs werden Sie verschiedenen Symbole begegnen, bei denen besondere Aufmerksamkeit geboten ist. Es handelt sich um folgende Symbole: ACHTUNG!: Bezeichnet einen wichtigen Hinweis Bezeichnet eine allgemeine Warnung MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss...
-
Seite 4: Übersicht Der Mcd 200-Serie
Merkmale verwendet, die für MCD 201 wie auch für MCD 202 gelten. In allen anderen Fällen verweist der Text konkret auf MCD 201 bzw. MCD 202. Softstarter der Baugruppe MCD 200 verfügen über eine integrierte Bypass-Funktion, mit der das Thyristormodul (SCR) des Softstarters umgangen wird. -
Seite 5: Nennleistungen
AC53b: Lastkategorie für Softstarter mit Thyristormodulen, die beim Betrieb umgangen werden. 4-6: 400 % Anfahrstrom für 6 Sekunden. 354: 354 Sekunden zwischen den einzelnen Starts (d. h. 10 Starts pro Stunde). MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... -
Seite 6: Allgemeine Technische Daten
Nennisolationsspannung (Stromstöße 1,2/50 µs - 8/20 ms) ..2 kV Erdleiterspannung, 1 kV Außenleiterspannung Spannungsabfall und kurzfristige Unterbrechung ..........100 ms (bei 40 % Nennspannung) Kurzschluss Nennkurzschlussstrom MCD 200-007 bis MCD 200-037 ................5 kA MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... - Seite 7 Nennkurzschlussstrom MCD 200-045 bis MCD 200-110 ................10 kA Wärmeabfuhr Beim Start ............................3 Watt/Ampere Bei Betrieb ..............................< 4 Watt Normenzulassungen ..............................IEC 60947-4-2 UL/C-UL ..............................UL508 CE ..............................IEC 60947-4-2 CCC ..............................GB 14048.6 MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss...
-
Seite 8: Mechanische Installation
MCD 200-037 ~ MCD 200-110 Nicht lieferbar Abmessungen und Gewichte MCD 201-007 ~ MCD 201-030 (2,2 kg / 4,8 lb) mm (Zoll) MCD 202-007 ~ MCD 202-030 (2,4 kg / 5,3 lb) MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... - Seite 9 MCD 200 Projektierungshandbuch MCD 201-037 ~ MCD 201-055 (4,0 kg / 8,8 lb) MCD 202-037 ~ MCD 202-055 (4,3 kg / 9,5 lb) MCD 201-075 ~ MCD 201-110 (6,1 kg / 13,5 lb) MCD 202-075 ~ MCD 202-110 (6,8 kg / 15,0 lb)
-
Seite 10: Kabelgröße
Ferraz- und Bussman-Sicherungen. Wenn Sie andere Marken wählen, müssen Sie sicherstellen, dass die Sicherung eine niedrigere I t-Nennleistung als das Thyristormodul hat und einen Anlaufstrom während der gesamten Startdauer tragen kann. MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... -
Seite 11: Häufig Gestellte Fragen
Die Norm umfasst auch die Zuverlässigkeit des der MCD 202 keinen Schutz vor Unterstrom bietet. Motorüberlastungsschutzes. • Welche Art von Motorüberlastungsschutz • Wie finde ich den richtigen MCD hat der MCD 202? 200-Softstarter, wenn die Anforderungen von MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... - Seite 12 CV1- und CV3-Modelle. von mindestens 300 mm haben. Der Stromstoß beim Einschalten der Wenn lange Leitungswege nicht verhindert Regelversorgung kann jedoch bei CV3-Modellen werden können, sollte in der Nähe des MCD MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss...
- Seite 13 Kommt es zum DOL-Start, wenn für die Rampe des MCD-Softstarters mit offenem Regelkreis die volle Spannung festgelegt ist? Nein, der MCD 201 sorgt dennoch in begrenztem Maße für einen sanften Anlauf. Die Spannung steigt innerhalb von ungefähr 0,25 Sekunden von 0 auf 100 %.
-

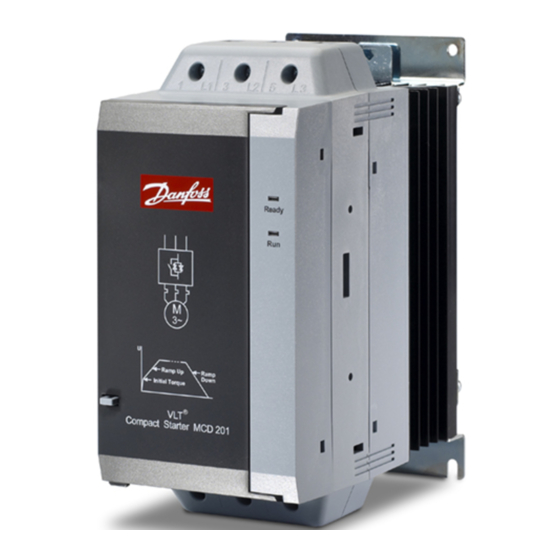

Seite 14: Mcd 201
MCD 200 Projektierungshandbuch MCD 201 MCD 201-Modelle Die MCD 201-Softstarter bieten TVR (Timed Beispiel 2 - MCD 201 mit Trennschalter für Voltage Ramp)-Anlauf- und Stoppsteuerung und Motorüberlastungsschutz und Netzschütz. sind für die Verwendung mit einem externen Motorüberlastungsschutz ausgelegt. Schaltplan Beispiel 1 - MCD 201mit Trennschalter für Motorüberlastungsschutz. -
Seite 15: Steuerkreise
Voltage Start Soft Stop (seconds) (seconds) Funktion: Stellt die Zeit für die Softstopp-Rampe ein. Die Softstoppfunktion verlängert die Motorauslaufzeit durch Herunterfahren der dem Motor zugeführten Spannung, wenn ein Stopp ausgelöst wird. MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... -
Seite 16: Anzeige
Ready Kein Ready Starter Zubehörmodul): (Breit) Steuerstrom ausgelöst Bauen Sie das Zubehörmodul Run (Lauf) Motor läuft Motor läuft mit Motor aus und wieder ein. nicht höchster startet Geschwindig- oder keit stoppt MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... -
Seite 17: Mcd 202
Spannungsauslöser. Steuerkreise Zweidrahtsteuerung 6 A bei 30 VDC mit Widerstand/2 A 400 VAC AC11 Hauptschütz 177HA241.10 Hilfsrelais-Funktion = Fehler (siehe Parameter 8) 177HA211.10 * Setzt außerdem den MCD 202 zurück MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... -
Seite 18: Funktionen
Beschreibung der Auswahl: In der Regel wird der Anlaufmodus "Stromrampe" in den folgenden beiden Fällen verwendet: 1. Bei Anwendungen mit wechselnden Anlaufbedingungen bietet der Modus "Stromrampe" einen optimalen Softstart, unabhängig von der MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... - Seite 19 Motor ausgeht. Außerdem kann so verhindert werden, dass der Softstarter außerhalb seiner Nennanlaufleistung betrieben wird. ACHTUNG!: Achten Sie darauf, dass die Anlaufzeit- Schutzeinstellung innerhalb der Nennwerte des MCD 202 liegt. MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss...
-
Seite 20: Motor-Thermistor-Schutz
Legt die Funktion des Hilfsrelais (Klemmen 23, 24) fest. Beschreibung der Auswahl: Nehmen Sie die gewünschte Einstellung in Kombination mit der Drehfeldeinstellung vor. Main Contactor Motor-Thermistor-Schutz 177HA279.10 Motor-Thermistor-Abschaltwert = 2,8 k . MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... -
Seite 21: Fehlersuche
Phasenfolge: Überprüfen Sie die Phasenfolge. Kommunikationsfehler (zwischen Zubehörmodul und Netzwerk): Überprüfen Sie die Netzwerkan- schlüsse und -einstellungen. Kommunikationsfehler (zwischen Starter und Zubehörmodul): Bauen Sie das Zubehörmodul aus und wieder ein. MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... -
Seite 22: Zubehör
Das DeviceNet-Modul kann mit den MCD 200-Softstartern zur Steuerung und Überwachung über ein DeviceNet-Netzwerk verwendet werden. Weitere Details finden Sie in der Betriebsanleitung zum DeviceNet-Modul. MCD 200 AS-i-Modul Bestellnummer: 175G9003 In Entwicklung. MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... - Seite 23 Parametereinstellungen • herunterladen Zusätzlich muss jeder ans Netzwerk angeschlossene MCD 200-Softstarter mit einem Modbus-Modul (175G9000) oder einem Fernbediener (175G9004) ausgerüstet sein. Weitere Details finden Sie in der Anleitung zur PC-Software. MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss...
-
Seite 24: Softstart-Anwendungshandbuch
1. Umschaltdrehmomente, die durch das = Anlaufstrom Umschalten zwischen verschiedenen Spannungen erzeugt werden. = Motor-Kurzschlussstrom 2. Die begrenzte Zahl von Ausgangsspannungsab- = Statisches Motordrehmo- griffen beschränkt die Möglichkeit, den idealen ment Anlaufstrom genau zu wählen. MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... -
Seite 25: Funktionsbeispiele
Technologien angewendet. Diese Technologien Anschluss externer Bypass-Schütze aufweisen. haben alle etwas mit dem Anlaufen von Motoren zu tun, aber es gibt erhebliche Unterschiede hinsichtlich der verwendeten Methoden und der damit verbundenen Vorteile. MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... -
Seite 26: Stromdaten
145-A-Laufstrom und einen Anlaufstrom von 4,5 x Nennstrom für 30 Sekunden mit einem Minimum von 570 Sekunden zwischen dem Ende des einen und dem Beginn des nächsten Starts zu liefern. MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... -
Seite 27: Typische Anwendungen
Anwendungen zutreffend. Gegenrichtung. Jedoch können die Anlaufdrehmoment-Erfordernisse und die Leistung von Motoren und Maschinen variieren. Für Anwendungen, die außerhalb der hier aufgeführten Werte liegen, wenden Sie sich an Ihre Danfoss-Niederlassung. MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... -
Seite 28: Leistungsfaktorkorrektur
Wenn ein Softstarter mit statischer Leistungsfaktorkor- rektur benutzt wird, muss er an die Versorgungsseite des Starters angeschlossen werden. Werden Kondensatoren zur Leistungsfaktorkorrektur an den Ausgang des Softstarters angeschlossen, führt dies zur Beschädigung des Softstarters. MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss... - Seite 29 .danfoss.com/drives MG17C203 175 0978 MG17C203 ev. 2004-09-08...
