VLT® Soft Starter MCD 600
Bedienungsanleitung
5.7 Leistungsabschlüsse
STROMSCHLAGGEFAHR
Die Modelle MCD6-0144B bis MCD6-1250B und MCD6 0590C bis MCD6-1134C haben Schutzart IP00 und beim Berühren der Ans-
chlüsse besteht Stromschlagrisiko.
-
Montieren Sie einen Fingerschutz am Softstarter.
-
Installieren Sie die Softstarter in einem Gehäuse oder
-
Installieren Sie eine Abdeckung, z. B. eine Plexiglasabdeckung, um ein Berühren der Klemmen zu verhindern.
Die Leistungseingangs- und -ausgangsklemmen für VLT® Soft StarterMCD 600 befinden sich bei den Baugrößen S1 und S2 an der
Geräteunterseite. Bei Baugröße S3 befindet sich der Leistungseingang oben am Gerät und der Leistungsausgang unten.
MCD6-0144B-MCD6-0579B
MCD6-0020B-
MCD6-0129B
MCD6-0160C-MCD6-0448C
2/T1
5/L3
6/T3
1/L1
4/T2
3/L2
1/L1
2/T1

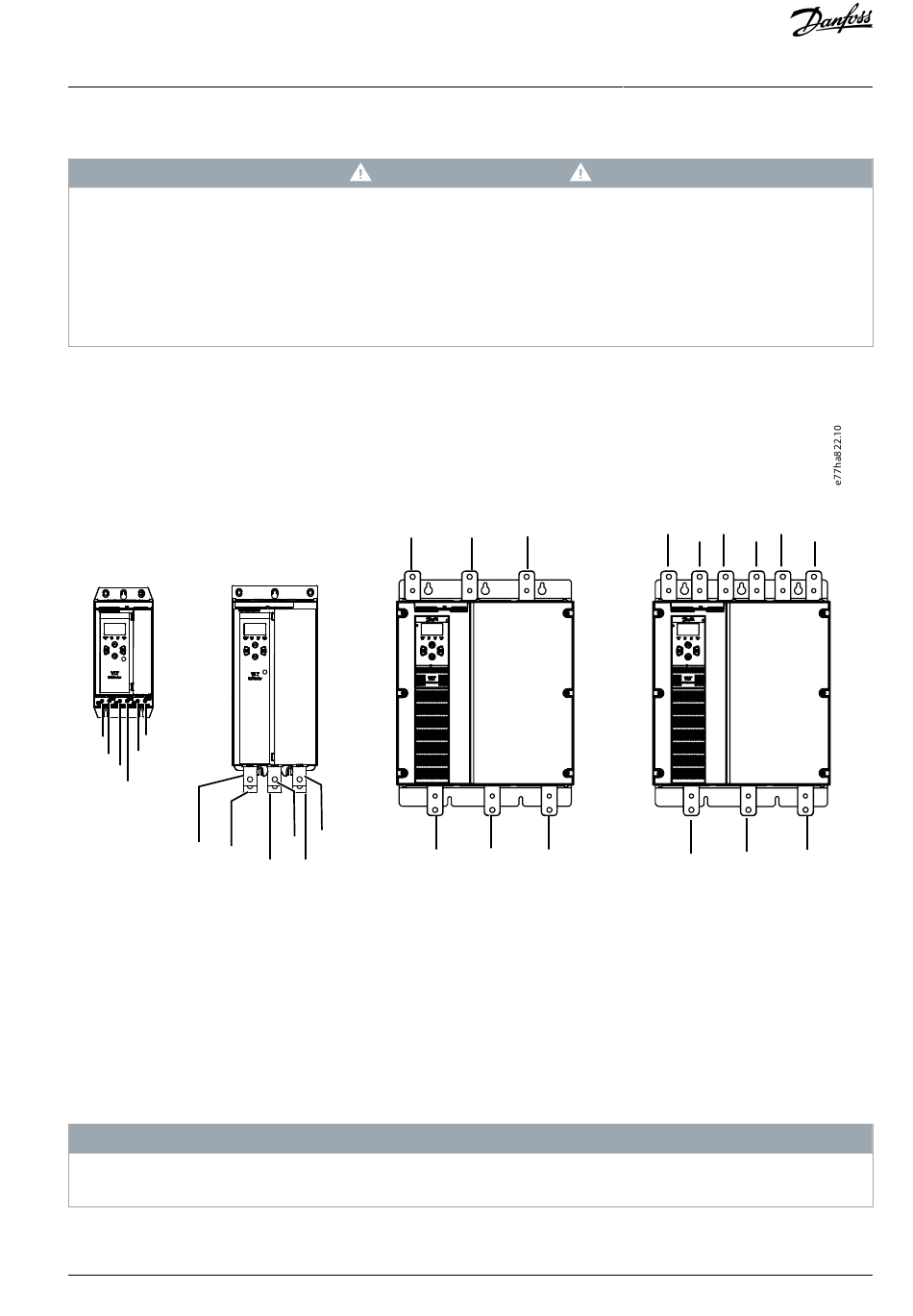

Abbildung 13: Ein- und Ausgangsklemmen für Leistungsanschlüsse
• Die Modelle MCD6-0020B bis MCD6-0129B sind mit Federzugklemmen ausgestattet. Verwenden Sie Kupfer- oder Festleiter, die
für 75 °C (167 °F) oder höher ausgelegt sind.
• Die Modelle MCD6-0144B bis MCD6-1250B und MCD6-0160C bis MCD6-1134C verwenden Sammelschienen. Verwenden Sie
Kupfer- oder Aluminiumleiter (verdrillt oder fest), die für 60/75 °C (140/167 °F) ausgelegt sind.
• Die Modelle MCD6-0654B bis MCD6-1250B/MCD6-0160C bis MCD6-1134C verwenden Sammelschienen. Die Eingangsklemmen
befinden sich oben am Gerät und die Ausgangsklemmen unten.
• Die Modelle MCD6-0590C bis MCD6-1134C verfügen über spezielle Bypass-Klemmen, wenn der Softstarter mit einem externen
Bypass-Schütz installiert wird. Die Bypass-Sammelschienen befinden sich oben am Gerät und sind mit T1B, T2B, T3B gekenn-
zeichnet.
Reinigen Sie beim Anschluss der Leistungsabschlüsse den Bereich der Kontaktoberfläche gründlich (mit einer Schleif- oder Edel-
stahlbürste) und verwenden Sie zur Vermeidung von Korrosion eine geeignete Ausfugmasse.
Danfoss A/S © 2020.12
W A R N U N G
MCD6-0654B-MCD6-1250B
&
1/L1
5/L3
3/L2
2/T1
4/T2 6/T3
H I N W E I S
5/L3
3/L2
4/T2
6/T3
AQ262141844215de-000401 / 175R1174 | 37
Installation
MCD6-0590C-MCD6-1220C
1/L1 3/L2 5/L3
T1B T2B T3B
6/T3
4/T2
2/T1
