VLT® Soft Starter MCD 600
Bedienungsanleitung
Die Modelle MCD6-0160C bis MCD6-0448C sind nicht für die Installation mit einem externen Bypass-Schütz geeignet.
Wenn ein nicht überbrückter Softstarter mit einem externen Bypass-Schütz installiert wird, ändert sich der Nennstrom des
Softstarters. Aktivieren Sie Parameter 20-7 Externer Bypass, um den maximalen Nennstrom zu erhöhen und das thermische Modell
des Softstarters anzupassen.

5.9 Motoranschluss

Der VLT® Soft Starter MCD 600 lässt sich in Reihe oder per Wurzel-3-Schaltung an den Motor anschließen (auch 3-Draht- und 6-
Draht-Anschluss genannt). Geben Sie beim Anschluss in einer Wurzel-3-Schaltung den Volllaststrom (FLC) für Parameter 1-2 Motor-
nennstrom ein. Der MCD 600 erkennt automatisch, ob der Motor in Reihe oder per Wurzel-3-Schaltung angeschlossen ist und be-
rechnet den korrekten Strompegel für die Wurzel-3-Schaltung.
Wenn der Softstarter den Motoranschluss nicht korrekt erkennt, verwenden Sie Parameter 20-6 Motoranschluss.
5.9.1 Installation in Reihe, intern überbrückt
F1 K1
1/L1
3/L2
5/L3
13
K1
14

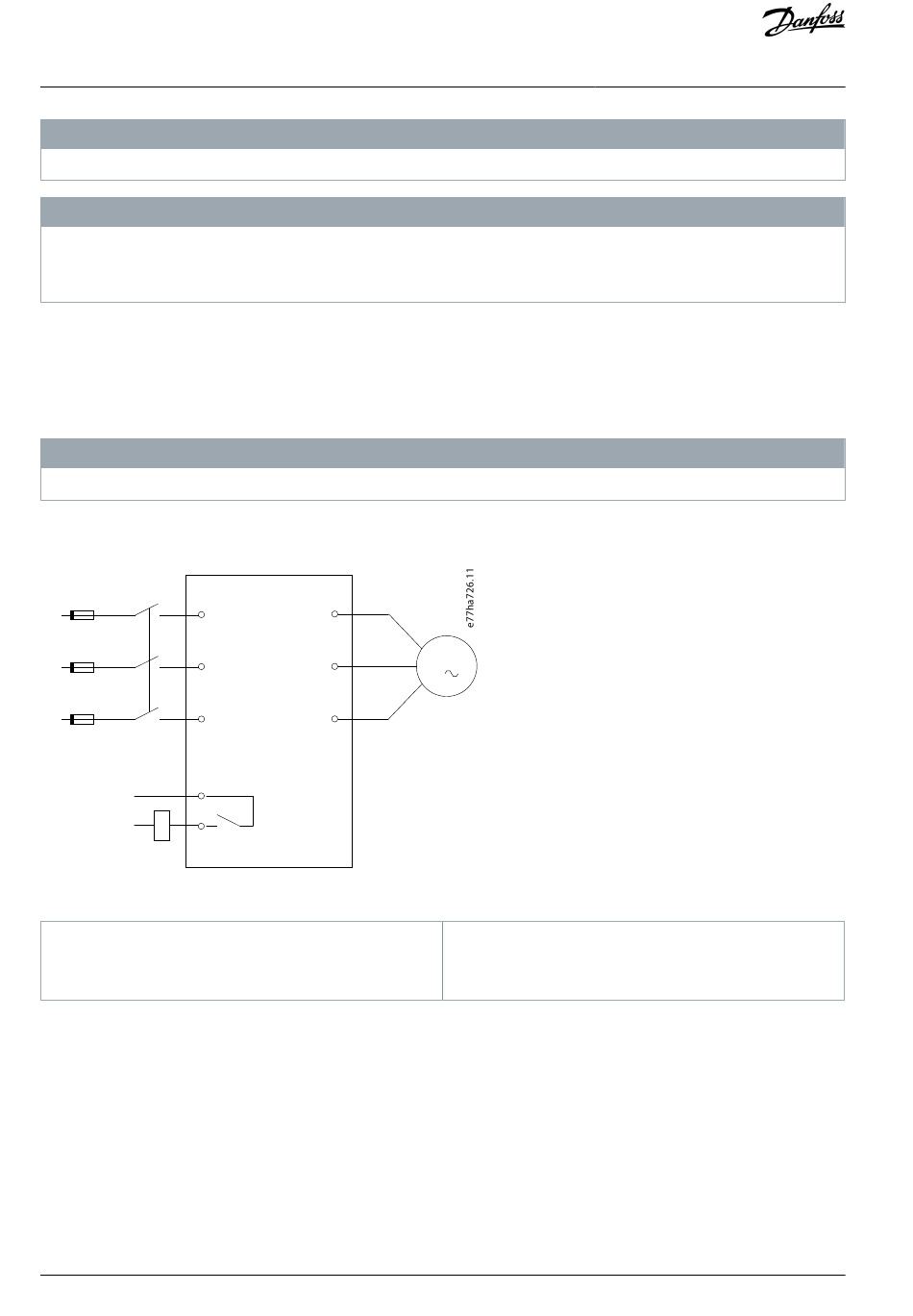

Abbildung 14: Verkabelung einer Installation in Reihe
K1 Hauptschütz (ausdrücklich empfohlen)
F1 Sicherungen oder Hauptschalter

5.9.2 Installation in Reihe, externer Bypass

Die Modelle MCD6-0590C bis MCD6-1134C verfügen über spezielle Bypass-Klemmen, mit denen die Schutz- und Überwachungs-
funktionen des Softstarters auch dann funktionieren, wenn der Softstarter extern überbrückt wird.
Die Bypass-Sammelschienen befinden sich oben am Gerät und sind mit T1B, T2B, T3B gekennzeichnet.
40 | Danfoss A/S © 2020.12
H I N W E I S
H I N W E I S
H I N W E I S
2/T1
M
4/T2
3
6/T3
13, 14 Hauptschützausgang
