Betrieb

6 Betrieb
Für das EtherNet/IP-Modul wurde die ODVA-Konformität bestätigt. Für einen erfolgreichen Betrieb muss der Scanner auch
alle in diesem Handbuch beschriebenen Funktionen und Schnittstellen unterstützen.

6.1 Scanner-Konfiguration

6.1.1 EDS-Datei

Laden Sie die EDS-Datei herunter von drives.danfoss.com/services/pc-tools. Die EDS-Datei enthält alle erforderlichen Attribute
des EtherNet/IP-Moduls.
Nachdem die EDS-Datei geladen wurde, muss das einzelne EtherNet/IP-Modul definiert werden.
6 6

6.2 LED

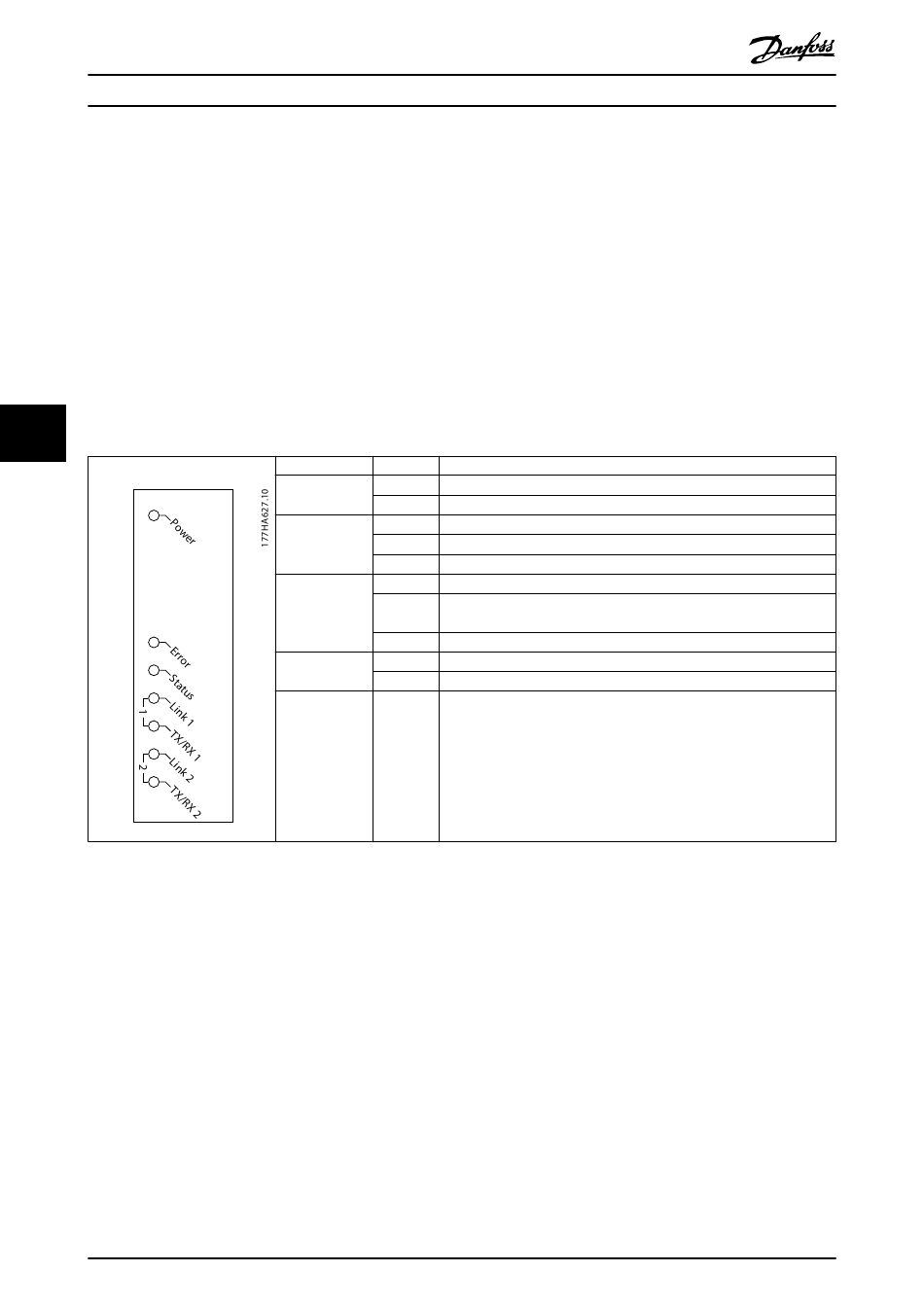

Tabelle 6.1 Feedback-LEDs
12
EtherNet/IP Module
LED-Name LED-Status Beschreibung
Aus Das Modul ist nicht eingeschaltet.
Stromversorgung
Ein Das Modul ist mit der Stromversorgung verbunden.
Aus Das Modul ist nicht eingeschaltet oder hat keine IP-Adresse.
Error Blinkt Verbindungstimeout
Ein Duplizierte IP-Adresse
Aus Das Modul ist nicht eingeschaltet oder hat keine IP-Adresse.
Blinkt Das Modul hat eine IP-Adresse erhalten, hat jedoch keine Netzwerkver-
Status
bindungen eingerichtet.
Ein Kommunikation wurde eingerichtet.
Aus Keine Netzwerkverbindung
Link x
Ein Mit einem Netzwerk verbunden
TX/RX x Blinkt Daten werden übertragen oder empfangen
