VLT® Soft Starter MCD 600
Bedienungsanleitung
1
1/L1 3/L2
2
2/T1 4/T2
K2
M

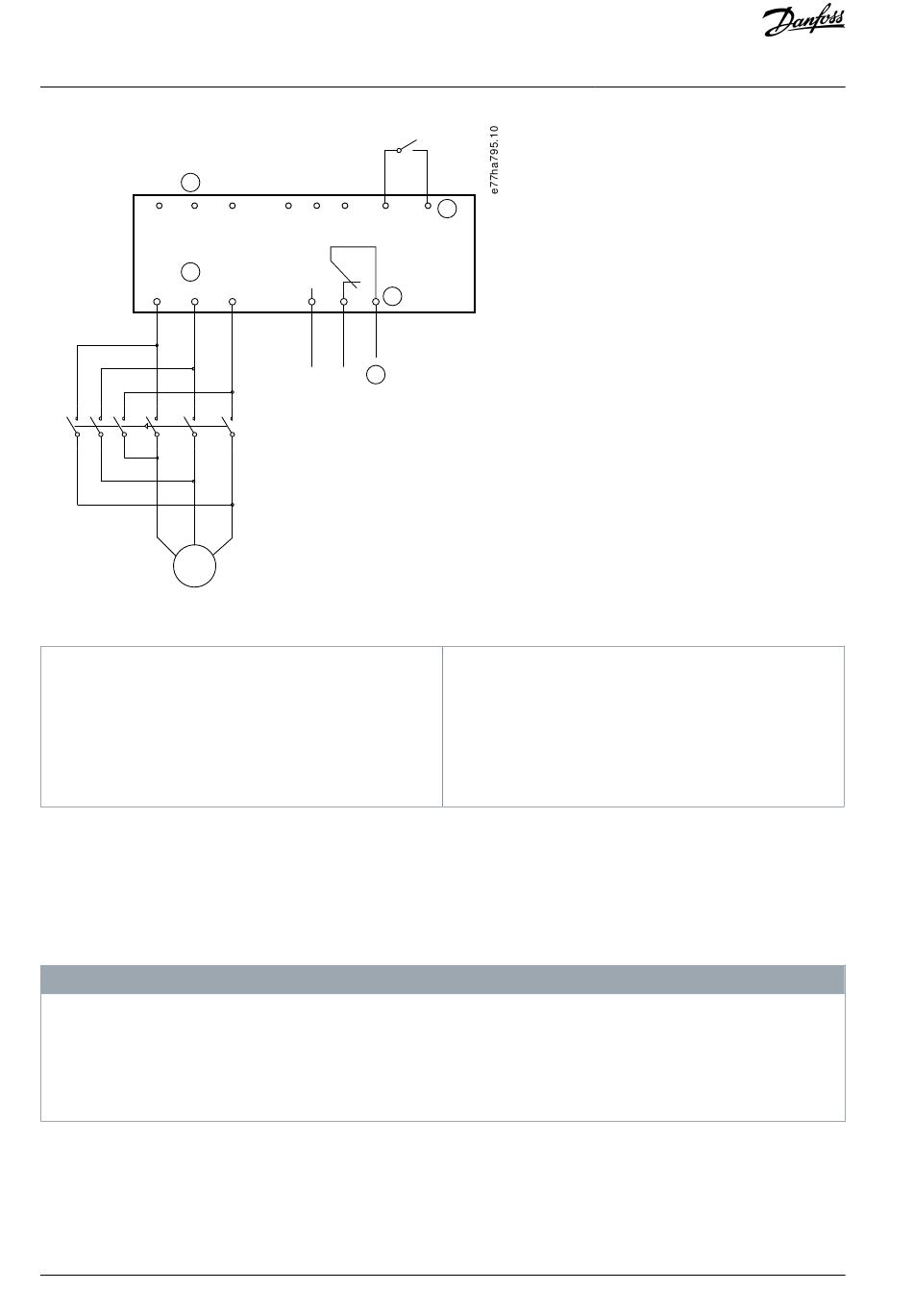

Abbildung 39: Schaltbild
1 Dreiphasenversorgung
2 Motorklemmen
3 Programmierbarer Eingang A (Einstellung = Rück-
wärtsrichtung)
4 Relaisausgang A (Einstellung = Wendeschütz)

9.12 Betrieb Festdrehzahl JOG

Mit der Festdrehzahl JOG wird der Motor bei reduzierter Drehzahl betrieben, um eine Ausrichtung der Last zu ermöglichen oder
Wartungsarbeiten zu erleichtern. Der Motor kann im Vorwärts- oder Rückwärtslauf bei der Festdrehzahl JOG laufen.
Jog ist nur verfügbar, wenn der Softstarter über die Digitaleingänge gesteuert wird (Parameter 1-1 Befehlsquelle auf Digitaleingang
eingestellt). Um im JOG-Betrieb zu arbeiten, stellen Sie einen programmierbaren Eingang auf JOG-Betrieb ein (Einzelheiten Parame-
ter 7-1 Funktion Eingang A). Stellen Sie sicher, dass der Eingang geschlossen ist, wenn das Startsignal anliegt.
REDUZIERTE MOTORKÜHLUNG
Ein Betrieb bei niedriger Drehzahl ist aufgrund der reduzierten Motorkühlung nicht für einen Dauerbetrieb vorgesehen. Der Jog-
Betrieb führt zu einer schnelleren Erwärmung des Motors als durch das thermische Motormodell berechnet.
-
Installieren Sie einen Motorthermistor oder sorgen Sie für eine ausreichende Wiederanlaufverzögerung (Parameter 5-16 Wie-
deranlaufverz.).
Das maximale verfügbare Drehmoment für den Vorwärts-Jog beträgt je nach Motor ca. 50 bis 75 % des Motor-FLT des Motors. Das
Drehmoment bei Rückwärts-Jog des Motors beträgt ca. 25 bis 50 % des FLT.
Parameter 2-8 Drehmoment JOG und Parameter 3-10 Drehmoment JOG-2 steuern, wie viel vom maximal verfügbaren Jog-Moment
der Softstarter auf den Motor ausübt.
72 | Danfoss A/S © 2020.12
A1 A2 A3
5/L3 COM+
6/T3
4
23 22 21
5
K2 K1
K1
H I N W E I S
3
DI-A
5 K1/K2-Spulenversorgung
K1 Vorwärtslaufschütz
K2 Wendeschütz
Betrieb
AQ262141844215de-000401 / 175R1174
