1 Parameter 2-7 Kickstart-Stufe
2
Parameter 2-6 Kickstart-Zeit
3
Parameter 2-3 Startstrom

9.8.4 Zeitgesteuerte Spannungsrampe

Beim Softstart mit zeitgesteuerter Spannungsrampe (TVR) wird die Spannung über einen definierten Zeitraum rampenförmig an
den Motor angelegt. Die Spannungsrampe reduziert das Anlaufmoment und verlangsamt die Beschleunigung des Motors.
Der Start mit zeitgesteuerter Spannungsrampe kann für Anwendungen nützlich sein, bei denen mehrere Motoren unterschiedlicher
Größe parallel geschaltet sind und/oder die Lasten nicht mechanisch miteinander gekoppelt sind.
Der Softstart mit zeitgesteuerter Spannungsrampe ist nicht für Lasten mit hohem Trägheitsmoment (z. B. Lüfter) geeignet, da
diese eine hohe Spannung benötigen, um die Last zu beschleunigen.
Verwenden Sie bei mehreren Motoren gleicher Größe und/oder mechanisch gekoppelten Lasten einen Anlauf mit konstantem
Strom.
Für einen Start mit zeitgesteuerter Spannungsrampe sind die folgenden Werte typisch, sie können jedoch an die jeweilige Anwen-
dung angepasst werden:
• Addieren Sie den Volllaststromwert aller angeschlossenen Motoren. Verwenden Sie diesen kombinierten Wert, um Parameter
1-2 Motornennstrom einzustellen.
Der kombinierte Wert darf den Nennwert des Softstarters nicht überschreiten.
•
Stellen Sie Parameter 2-3 Startstrom auf 100 %, Parameter 2-4 Stromgrenze auf 500 % und die Rampenzeit nach Bedarf ein (Pa-
rameter 2-2 Startrampenzeit).
3
2
1

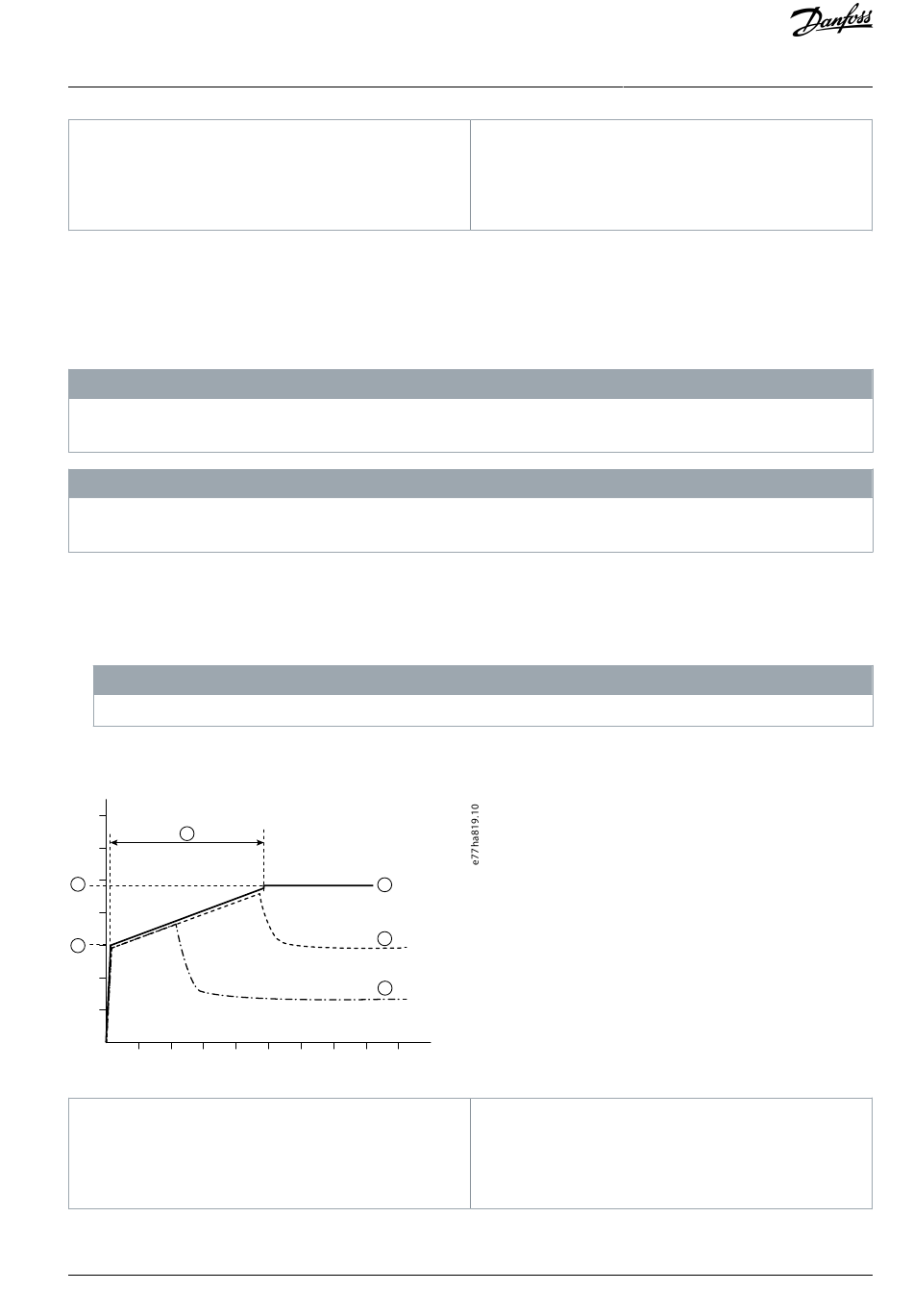

Abbildung 32: Beispiel für TVR
1 Startstrom (Parameter 2-3)
2 Stromgrenze (Parameter 2-4)
3 Startrampenzeit (Parameter 2-2)
Danfoss A/S © 2020.12
4 Parameter 2-2 Startrampenzeit
5
Parameter 2-4 Stromgrenze
6 Strom bei voller Spannung
H I N W E I S
H I N W E I S
H I N W E I S
4
5
6
4 Vollspannung
5 Strom Motor 1
6 Strom Motor 2
AQ262141844215de-000401 / 175R1174 | 65
