VLT® Soft Starter MCD 600
Bedienungsanleitung
F1 K1
1/L1
3/L2
5/L3

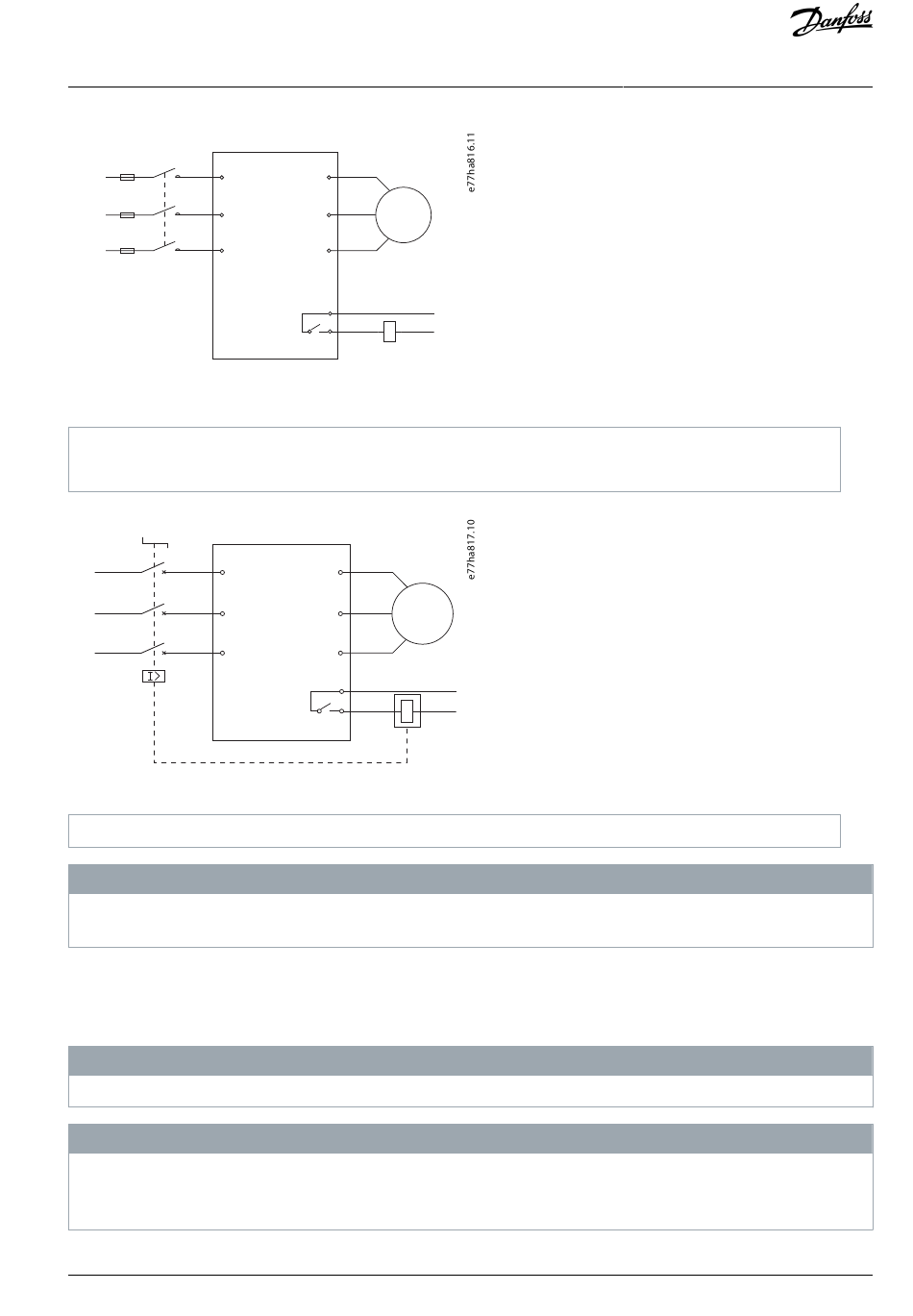

Abbildung 10: Softstarter mit Hauptschütz installiert
F1 Sicherungen
K1 Hauptschütz
Q1
1/L1
3/L2
5/L3
Abbildung 11: Softstarter mit Arbeitsstromrelais und Hauptschalter installiert
Q1 Hauptschalter
Einige elektronische Schützspulen eignen sich nicht für ein direktes Schalten mit den in die Leiterplatte integrierten Relais. Wen-
den Sie sich an den Hersteller bzw. Händler der Schütze, um deren Eignung zu erfragen.
5.5.4 Bypass-Schützausgang
Der Bypass-Schützausgang (03, 04) schließt, wenn der Softstart abgeschlossen ist (wenn der Startstrom unter 120 % des program-
mierten Motor-Volllaststroms fällt) und bleibt bis zum Beginn eines Stopps geschlossen (entweder Softstopp oder Freilaufstopp).
Dieser Ausgang ist nur bei den Modellen MCD6-0590C bis MCD6-1134C verfügbar.
Wenn ein nicht überbrückter Softstarter mit einem externen Bypass-Schütz installiert wird, ändert sich der Nennstrom des
Softstarters. Aktivieren Sie Parameter 20-7 Externer Bypass, um den maximalen Nennstrom zu erhöhen und das thermische Modell
des Softstarters anzupassen.
Danfoss A/S © 2020.12
2/T1
4/T2
M
6/T3
13
14
K1
2/T1
4/T2
M
6/T3
13
14
H I N W E I S
H I N W E I S
H I N W E I S
Installation
AQ262141844215de-000401 / 175R1174 | 35
