Bedienungsanleitung | VLT® Soft Starter MCD 600
%
100
90
1
80
70
60
2
50
40
30
20
10
0
1 Motor-FLT
2 Jog vorwärts maximales Drehmoment
3 Jog rückwärts maximales Drehmoment

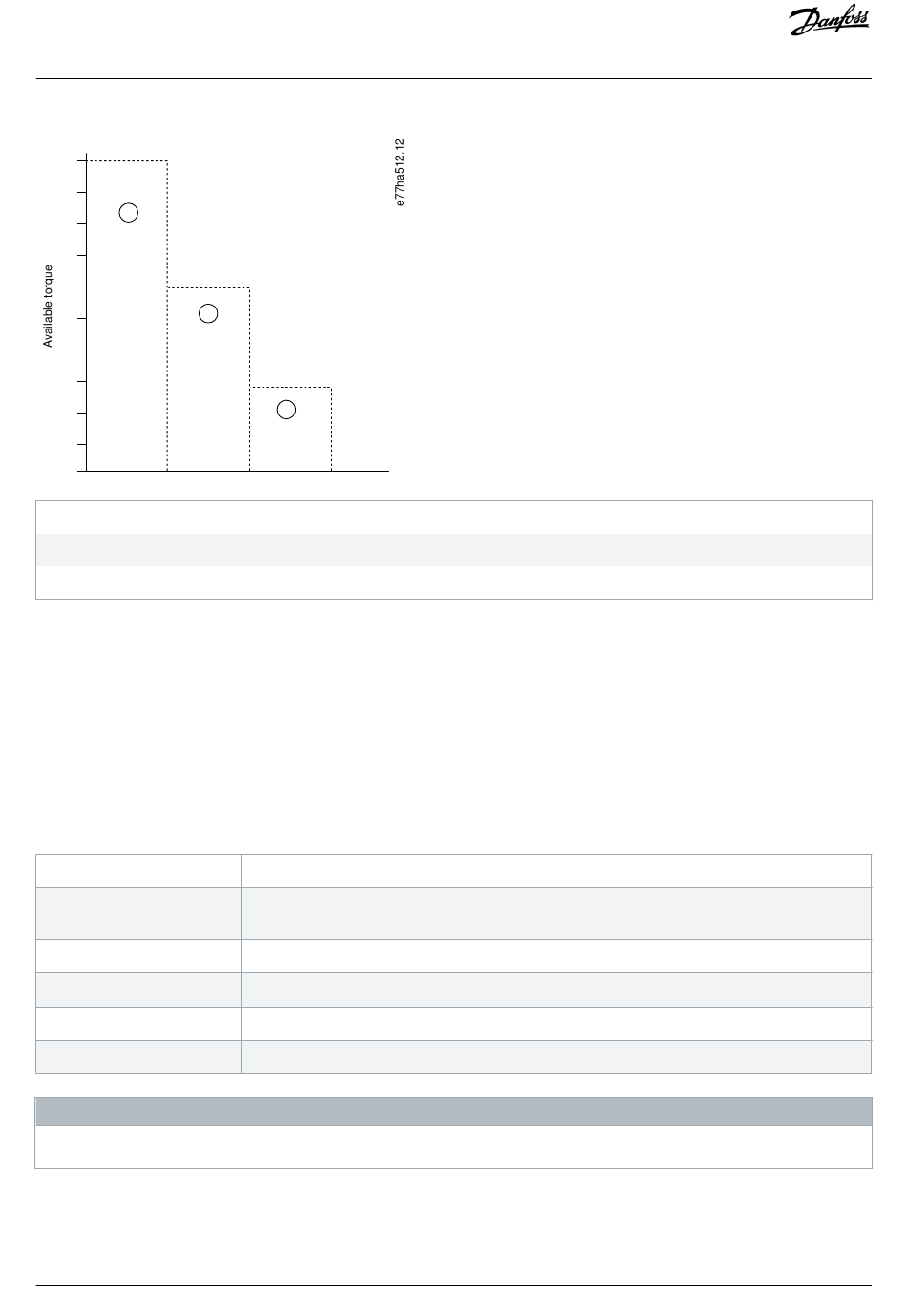

Abbildung 36: Verfügbares Drehmoment im Jog-Betrieb

9.13 Betrieb der Wurzel-3-Schaltung

Wenn Sie in der Wurzel-3-Schaltung eine Verbindung herstellen, geben Sie den Wert des FLC in Parameter 1-2 Motornennstrom. Der
Softstarter erkennt automatisch, ob der Motor in Reihe oder im Dreieck angeschlossen ist und berechnet den korrekten Innen-
Dreieckstrompegel.
Adaptive Steuerungs-, Jog-, Brems- und PowerThrough-Funktionen werden bei Wurzel-3-Schaltung-(6-Draht)-Betrieb nicht
unterstützt. Wenn diese Funktionen bei einem Anschluss des Softstarters in einer Wurzel-3-Schaltung programmiert werden,
entspricht das Verhalten dem nachstehend aufgeführten.
Anlauf mit adaptiver Regelung Der Softstarter führt einen Anlauf mit Konstantstrom durch.
Stopp mit adaptiver Regelung
Festdrehzahl JOG
DC-Bremse
Softbremse
PowerThrough
Wenn der Softstarter in der Wurzel-3-Schaltung angeschlossen ist, erkennt er während des Betriebs keinen Phasenfehler an T2.
72 | Danfoss A/S © 2018.10
3
Der Softstarter führt einen TVR-Softstopp, wenn Parameter 2-10 Stoppzeit > 0 s ist. Wenn Parameter
2-10 Stoppzeit auf 0 s eingestellt ist, führt der Starter einen Freilaufstopp durch.
Der Softstarter gibt eine Warnung mit der Fehlermeldung Nicht unterstützte Option aus.
Der Softstarter führt einen Freilaufstopp durch.
Der Softstarter führt einen Freilaufstopp durch.
Der Softstarter schaltet mit der Fehlermeldung Lx-Tx Shorted ab.
H I N W E I S
Betrieb
AQ262141844215de-000201 / 175R1174
