5.4.2 Motorthermistor

Sie können Motorthermistoren direkt an den VLT® Soft Starter MCD 600 anschließen. Der Softstarter schaltet ab, wenn der Wider-
stand der Thermistorschaltung ca. 3600 Ω überschreitet oder unter 20 Ω abfällt.
Die Thermistoren müssen in Reihe geschaltet werden. Der Thermistorkreis muss in abgeschirmten Kabeln geführt werden und muss
galvanisch von der Erde und allen anderen Leistungs- und Steuerteilen getrennt sein.
Der Thermistoreingang ist werkseitig deaktiviert, wird jedoch automatisch aktiviert, sobald ein Thermistor erkannt wird. Wenn
bereits zuvor Thermistoren an den MCD 600 angeschlossen wurden, die jedoch nicht mehr benötigt werden, verwenden Sie die
Quittierfunktion des Thermistors, um den Thermistor zu deaktivieren. Der Thermistor-Reset ist über Einstellwerkzeuge aufrufbar.

5.4.3 Start/Stopp

Der VLT® Soft StarterMCD 600 erfordert eine 2-Ader-Regelung.
A
B

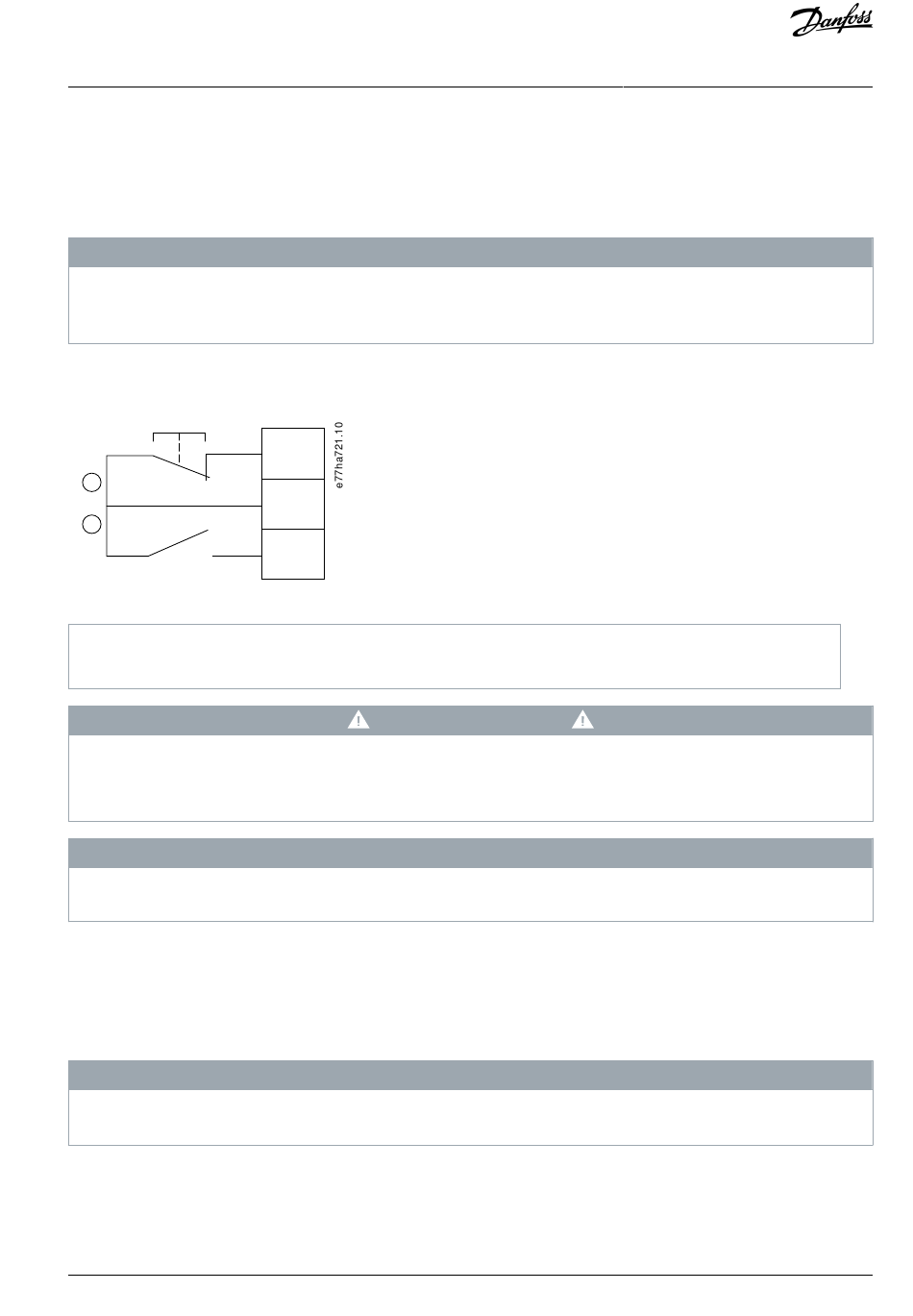

Abbildung 8: Start/Stopp-Steuerkabel
A Reset
B Start/Stopp
VERSUCHTER ANLAUF
Wenn der Starteingang bei Anlegen der Regelspannung geschlossen wird, versucht der Softstarter einen Start.
-
Überprüfen Sie, dass der Start/Stopp-Eingang geöffnet ist, bevor Sie die Regelspannung anlegen.
Der MCD 600 nimmt nur einen Befehl von den Steuereingängen an, wenn Parameter 1-1 Befehlsquelle auf Digitaleingang einges-
tellt ist.

5.4.4 Quittieren/Starter deaktivieren

Der Reset-Eingang (RESET, COM+) ist werkseitig ein Öffner. Der Softstarter startet nicht, wenn der Reset-Eingang geöffnet ist. Im
Display wird in diesem Fall Nicht bereit angezeigt.
Wenn der Reset-Eingang beim betrieb des Softstarters geöffnet wird, trennt der Softstarter die Netzversorgung und lässt zu, dass
der Motor im Freilauf stoppt.
Der Reset-Eingang kann für einen Schließer- oder Öffnerbetrieb konfiguriert werden. Nehmen Sie die Auswahl in Parameter 7-9
Reset Logik vor.
5.4.5 Programmierbare Eingänge
Die programmierbaren Eingänge (DI-A, COM+ und DI-V, COM+) erlauben eine Steuerung des Softstarters über externe Vorrichtun-
gen. Der Betrieb der programmierbaren Eingänge wird über die Parameter 7-1 bis 7-8 geregelt.
