VLT® Soft Starter MCD 600
Bedienungsanleitung
Reverse torque/
Forward current (%FLC)
400
6
300
Current
200
100
3
0
Torque
25
1
50
2

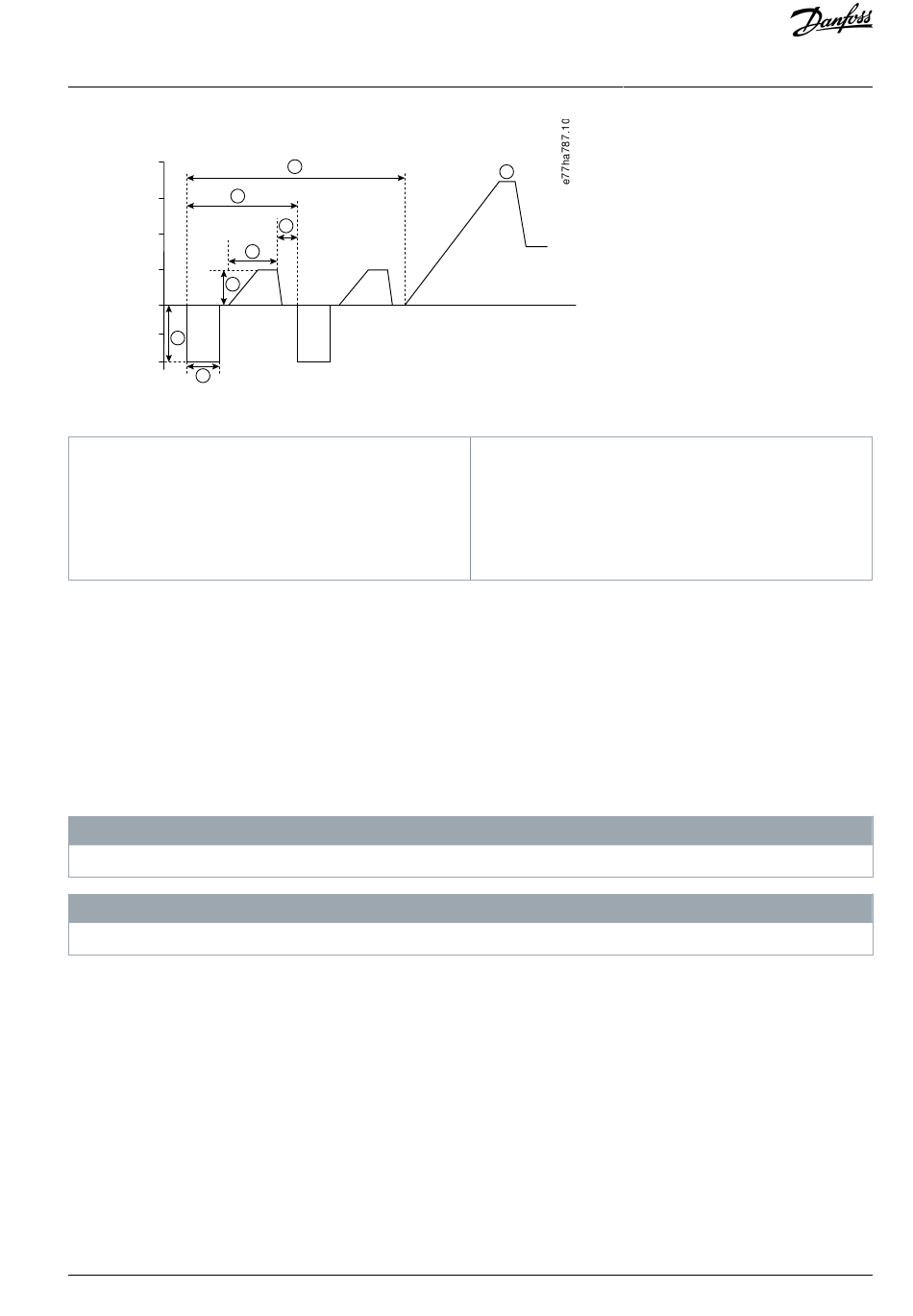

Abbildung 38: Pumpenreinigung
1
Parameter 11-1 Moment Rückwärtsla.
2
Parameter 11-2 Zeit Rückwärtslauf
3
Parameter 11-3 Stromlimit Vorwärts
4
Parameter 11-4 Zeit Vorwärtslauf
9.11 Rückwärtsbetrieb
Der Softstarter kann ein Wendeschütz steuern, um den Motor in Rückwärtsrichtung zu betreiben. Wenn der Rückwärtsbetrieb ge-
wählt ist, führt der Softstarter einen Softstart in der entgegengesetzten Phasenfolge des Normalbetriebs durch.
Der Rückwärtslauf wird über den Start-/Stoppeingang (START, COM+) gesteuert. Stellen Sie einen programmierbaren Eingang auf
Rückwärtsrichtung (Parameter 7-1 Funktion Eingang A) und einen Ausgang auf Wendeschütz ein (Parameter 8-1 Funktion Relais A).
Der Eingang muss bei Anlegen des Startsignals geschlossen sein. Der Softstarter hält das Rückwärtsrelais bis zum Ende des Start-/
Stoppzyklus im gleichen Zustand.
Das folgende Beispiel ist eine einfache Installation, aber je nach Anwendungsanforderungen sind viele verschiedene Konfiguratio-
nen möglich. Wenden Sie sich an einen lokalen Lieferanten, um einen Anwendungshinweis mit weiteren Installationsmöglichkeiten
zu erhalten.
Der erste Start nach einer Richtungsänderung ist der Konstantstrom.
Wenn ein Phasenfolgeschutz erforderlich ist, installieren Sie das Wendeschütz auf der Ausgangsseite (Motor) des Softstarters.
Danfoss A/S © 2020.12
7
5
4
Time
H I N W E I S
H I N W E I S
8
5
Parameter 11-6 Pumpen Stoppzeit
6 Reinigungszyklus
7
Parameter 11-7 Reinigungszyklen
8 Programmierter Softstart
AQ262141844215de-000401 / 175R1174 | 71
Betrieb
