Die Fern-Bedieneinheit kann während des Betriebs des Softstarters sicher angeschlossen oder getrennt werden. Die Netz- oder
Steuerspannung muss nicht getrennt werden.
Wenn Parameter 1-1 Befehlsquelle auf Fernbedienung eingestellt ist, führt das Entfernen des Fern-LCP zu einer Abschaltung.
1
READY RUN
2
BACK
3
LOGS

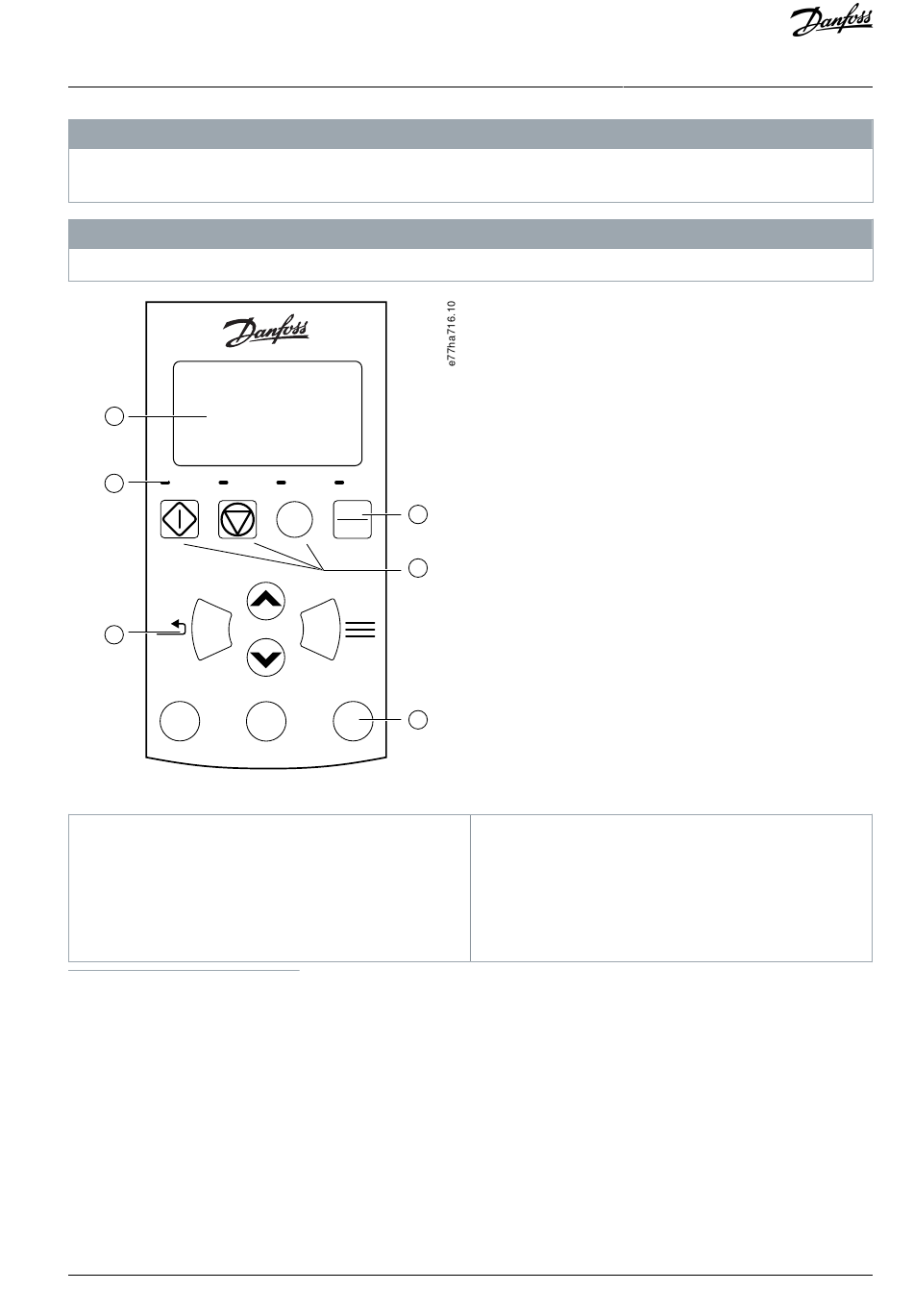

Abbildung 25: Fern-LCP
1 4-zeiliges Display für Statusanzeigen und die Pro-
grammierung von detaillierten Betriebsdaten.
2 Status-LEDs.
3 Menü-Navigationstasten
1
• Back (Zurück): Zum Schließen des Menüs oder Parameters oder zum Abbrechen der Parameteränderung.
• Menu/Store (Menü/Speichern): Zum Öffnen eines Menüs oder Parameters oder zum Speichern einer Parameteränderung.
• Pfeiltasten: Blättern zum nächsten oder vorherigen Menü oder Parameter, Ändern der Einstellung des aktuellen Parameters oder Blättern durch
die Statusanzeigen.
2
• Logs (Protokolle): Öffnen Sie das Menü Protokolle.
• Diagramm: Wählen Sie, welches Diagramm angezeigt werden soll, oder unterbrechen/starten Sie das Diagramm (länger als 0,5 s halten).
•
Tools (Werkzeuge): Öffnen Sie Einstellwerkzeuge.
Danfoss A/S © 2020.12
H I N W E I S
H I N W E I S
TRIP LOCAL
CMD
4
RESET
MENU
5
MENU
STORE
Alt
6
TOOLS
GRAPH
(1)
4 Tastenkombination zum Befehlsquellenmenü unter
Einstellwerkzeuge.
5 Tasten für die lokale Steuerung.
6 Tastenkombinationen für den schnellen Zugriff auf
gängige Aufgaben:
