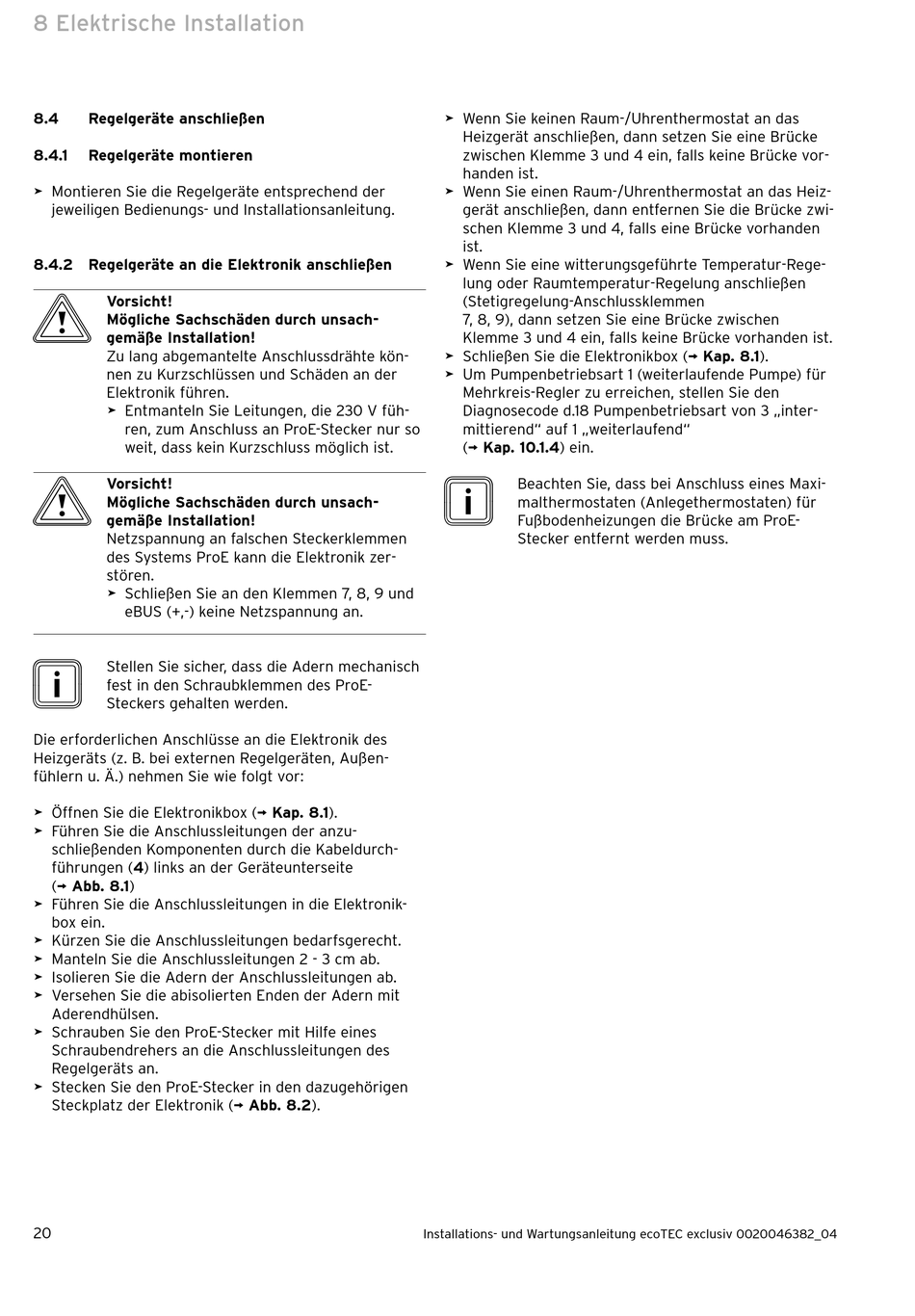

8 Elektrische Installation
8.4
Regelgeräte anschließen
8.4.1
Regelgeräte montieren
> Montieren Sie die Regelgeräte entsprechend der
jeweiligen Bedienungs- und Installationsanleitung.
8.4.2 Regelgeräte an die Elektronik anschließen
b
Vorsicht!
Mögliche Sachschäden durch unsach-
gemäße Installation!
Zu lang abgemantelte Anschlussdrähte kön-
nen zu Kurzschlüssen und Schäden an der
Elektronik führen.
> Entmanteln Sie Leitungen, die 230 V füh-
ren, zum Anschluss an ProE-Stecker nur so
weit, dass kein Kurzschluss möglich ist.
b
Vorsicht!
Mögliche Sachschäden durch unsach-
gemäße Installation!
Netzspannung an falschen Steckerklemmen
des Systems ProE kann die Elektronik zer-
stören.
> Schließen Sie an den Klemmen 7, 8, 9 und
eBUS (+,-) keine Netzspannung an.
i
Stellen Sie sicher, dass die Adern mechanisch
fest in den Schraubklemmen des ProE-
Steckers gehalten werden.
Die erforderlichen Anschlüsse an die Elektronik des
Heiz geräts (z. B. bei externen Regelgeräten, Außen-
fühlern u. Ä.) nehmen Sie wie folgt vor:
> Öffnen Sie die Elektronikbox (¬ Kap. 8.1).
> Führen Sie die Anschlussleitungen der anzu-
schließenden Komponenten durch die Kabel durch-
führungen (4) links an der Geräteunterseite
(¬ Abb. 8.1)
> Führen Sie die Anschlussleitungen in die Elektronik-
box ein.
> Kürzen Sie die Anschlussleitungen bedarfsgerecht.
> Manteln Sie die Anschlussleitungen 2 - 3 cm ab.
> Isolieren Sie die Adern der Anschlussleitungen ab.
> Versehen Sie die abisolierten Enden der Adern mit
Aderendhülsen.
> Schrauben Sie den ProE-Stecker mit Hilfe eines
Schrauben drehers an die Anschlussleitungen des
Regelgeräts an.
> Stecken Sie den ProE-Stecker in den dazugehörigen
Steckplatz der Elektronik (¬ Abb. 8.2).
20
> Wenn Sie keinen Raum-/Uhrenthermostat an das
Heizgerät anschließen, dann setzen Sie eine Brücke
zwischen Klemme 3 und 4 ein, falls keine Brücke vor-
handen ist.
> Wenn Sie einen Raum-/Uhrenthermostat an das Heiz-
gerät anschließen, dann entfernen Sie die Brücke zwi-
schen Klemme 3 und 4, falls eine Brücke vor handen
ist.
> Wenn Sie eine witterungsgeführte Temperatur-Rege-
lung oder Raumtemperatur-Regelung anschließen
(Stetigregelung-Anschluss klemmen
7, 8, 9), dann setzen Sie eine Brücke zwischen
Klemme 3 und 4 ein, falls keine Brücke vorhanden ist.
> Schließen Sie die Elektronikbox (¬ Kap. 8.1).
> Um Pumpenbetriebsart 1 (weiterlaufende Pumpe) für
Mehrkreis-Regler zu erreichen, stellen Sie den
Diagnose code d.18 Pumpenbetriebsart von 3 „inter-
mittierend" auf 1 „weiterlaufend"
(¬ Kap. 10.1.4) ein.
i
Beachten Sie, dass bei Anschluss eines Maxi-
malthermostaten (Anlegethermostaten) für
Fußbodenheizungen die Brücke am ProE-
Stecker entfernt werden muss.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046382_04
