4 Montage
4.4
Maßzeichnung und Anschlussmaße
480
6
Ø 20
100
100
Ø 20
R 1 / 2 / R 3 / 4

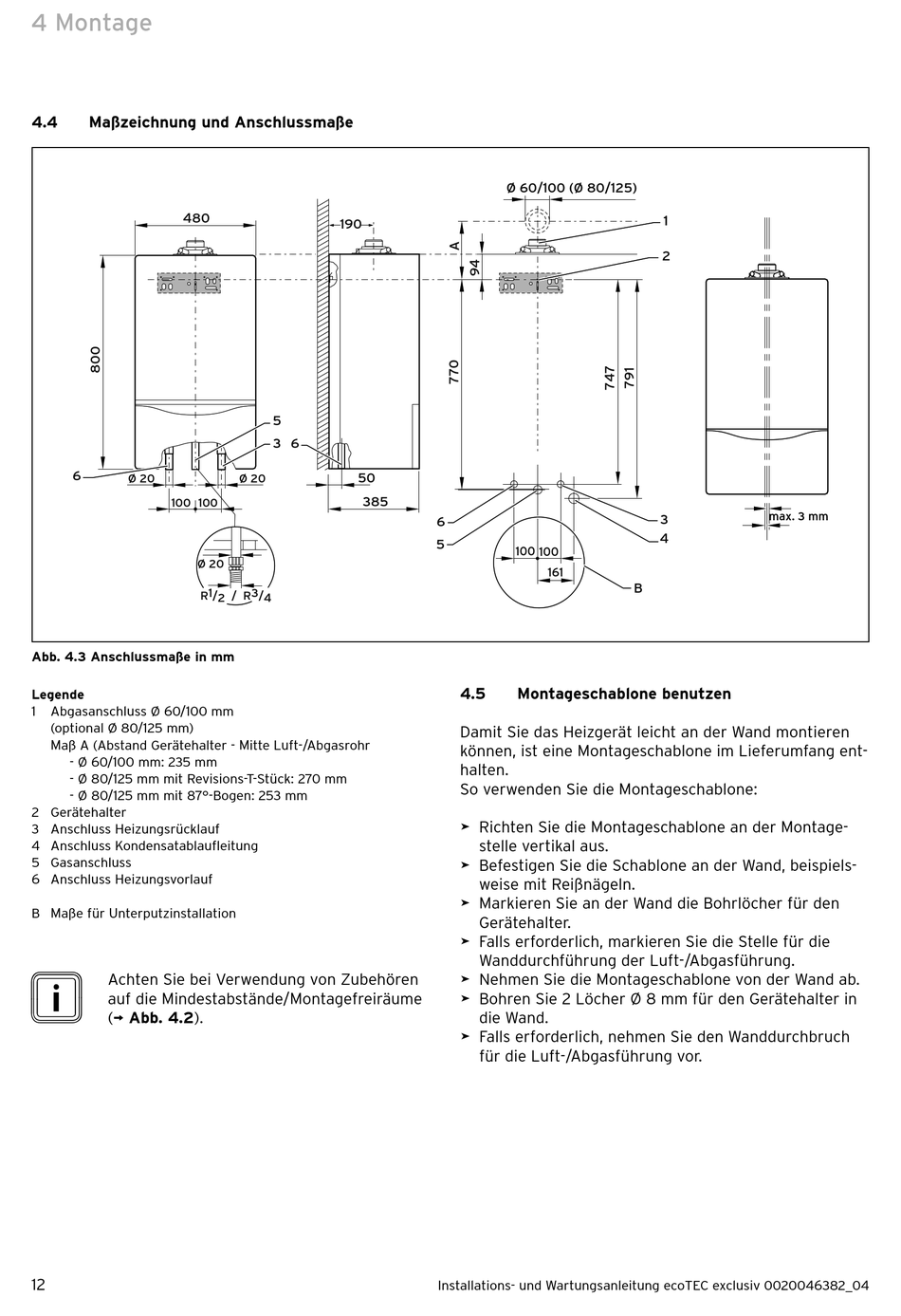

Abb. 4.3 Anschlussmaße in mm
Legende
1
Abgasanschluss Ø 60/100 mm
(optional Ø 80/125 mm)
Maß A (Abstand Gerätehalter - Mitte Luft-/Abgasrohr
- Ø 60/100 mm: 235 mm
- Ø 80/125 mm mit Revisions-T-Stück: 270 mm
- Ø 80/125 mm mit 87°-Bogen: 253 mm
2 Gerätehalter
3 Anschluss Heizungsrücklauf
4 Anschluss Kondensatablaufleitung
5 Gasanschluss
6 Anschluss Heizungsvorlauf
B Maße für Unterputzinstallation
i
Achten Sie bei Verwendung von Zubehören
auf die Mindestabstände/Montagefreiräume
(¬ Abb. 4.2).
12
190
5
3
6
50
Ø 20
385
Ø 60/100 (Ø 80/125)
6
5
100 100
161
4.5
Montageschablone benutzen
Damit Sie das Heizgerät leicht an der Wand montieren
können, ist eine Montage schablone im Lieferumfang ent-
halten.
So verwenden Sie die Montageschablone:
> Richten Sie die Montageschablone an der Montage-
stelle vertikal aus.
> Befestigen Sie die Schablone an der Wand, beispiels-
weise mit Reißnägeln.
> Markieren Sie an der Wand die Bohrlöcher für den
Gerätehalter.
> Falls erforderlich, markieren Sie die Stelle für die
Wanddurchführung der Luft-/Abgasführung.
> Nehmen Sie die Montageschablone von der Wand ab.
> Bohren Sie 2 Löcher Ø 8 mm für den Gerätehalter in
die Wand.
> Falls erforderlich, nehmen Sie den Wanddurchbruch
für die Luft-/Abgasführung vor.
