9 Inbetriebnahme
Im Display des Vaillant ecoTEC exclusiv zeigen Status-
codes den Betriebszustand des Heizgeräts an
(¬ Kap. 12.2).
> Führen Sie eine Funktionsprüfung anhand dieser
Status codes durch, indem Sie die Info-Taste
cken.
Im Display wird der Statuscode durch eine zusätzliche
Klartextanzeige erläutert.
9.6.2
Heizbetrieb prüfen
So prüfen Sie den korrekten Heizbetrieb:
> Schalten Sie das Heizgerät ein.
> Stellen Sie sicher, dass eine Wärmeanforderung vor-
liegt.
> Um die Statusanzeige zu aktivieren, drücken Sie die
Info-Taste
.

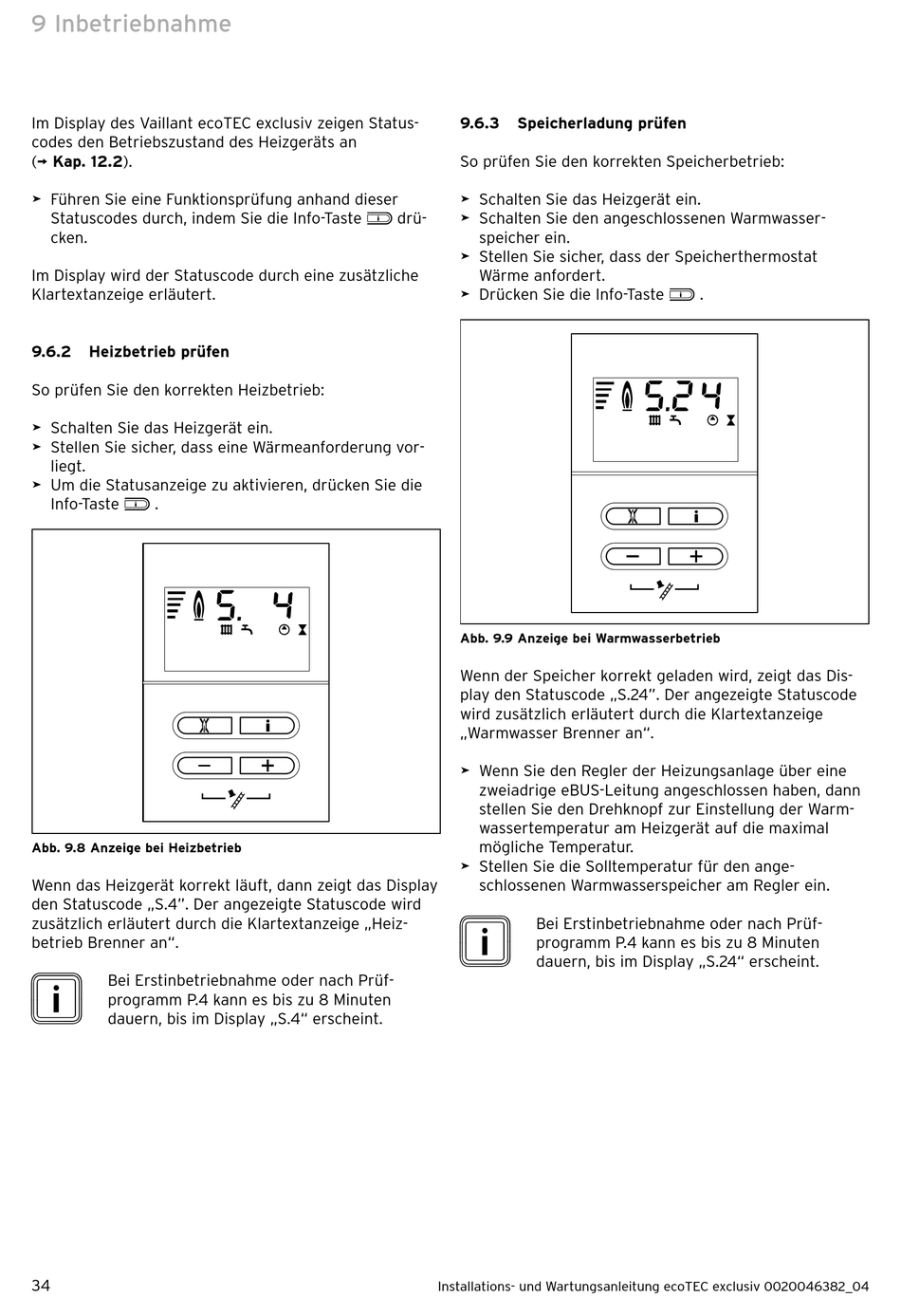

Abb. 9.8 Anzeige bei Heizbetrieb
Wenn das Heizgerät korrekt läuft, dann zeigt das Display
den Statuscode „S.4". Der angezeigte Statuscode wird
zusätzlich erläutert durch die Klartextanzeige „Heiz-
betrieb Brenner an".
i
Bei Erstinbetriebnahme oder nach Prüf-
programm P.4 kann es bis zu 8 Minuten
dauern, bis im Display „S.4" erscheint.
34
9.6.3
Speicherladung prüfen
So prüfen Sie den korrekten Speicherbetrieb:
> Schalten Sie das Heizgerät ein.
> Schalten Sie den angeschlossenen Warmwasser-
drü-
speicher ein.
> Stellen Sie sicher, dass der Speicherthermostat
Wärme anfordert.
> Drücken Sie die Info-Taste
Abb. 9.9 Anzeige bei Warmwasserbetrieb
Wenn der Speicher korrekt geladen wird, zeigt das Dis-
play den Statuscode „S.24". Der angezeigte Statuscode
wird zusätzlich erläutert durch die Klartextanzeige
„Warmwasser Brenner an".
> Wenn Sie den Regler der Heizungsanlage über eine
zweiadrige eBUS-Leitung angeschlossen haben, dann
stellen Sie den Drehknopf zur Einstellung der Warm-
wasser temperatur am Heizgerät auf die maximal
mögliche Temperatur.
> Stellen Sie die Solltemperatur für den ange-
schlossenen Warmwasser speicher am Regler ein.
i
Bei Erstinbetriebnahme oder nach Prüf-
programm P.4 kann es bis zu 8 Minuten
dauern, bis im Display „S.24" erscheint.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046382_04
.
