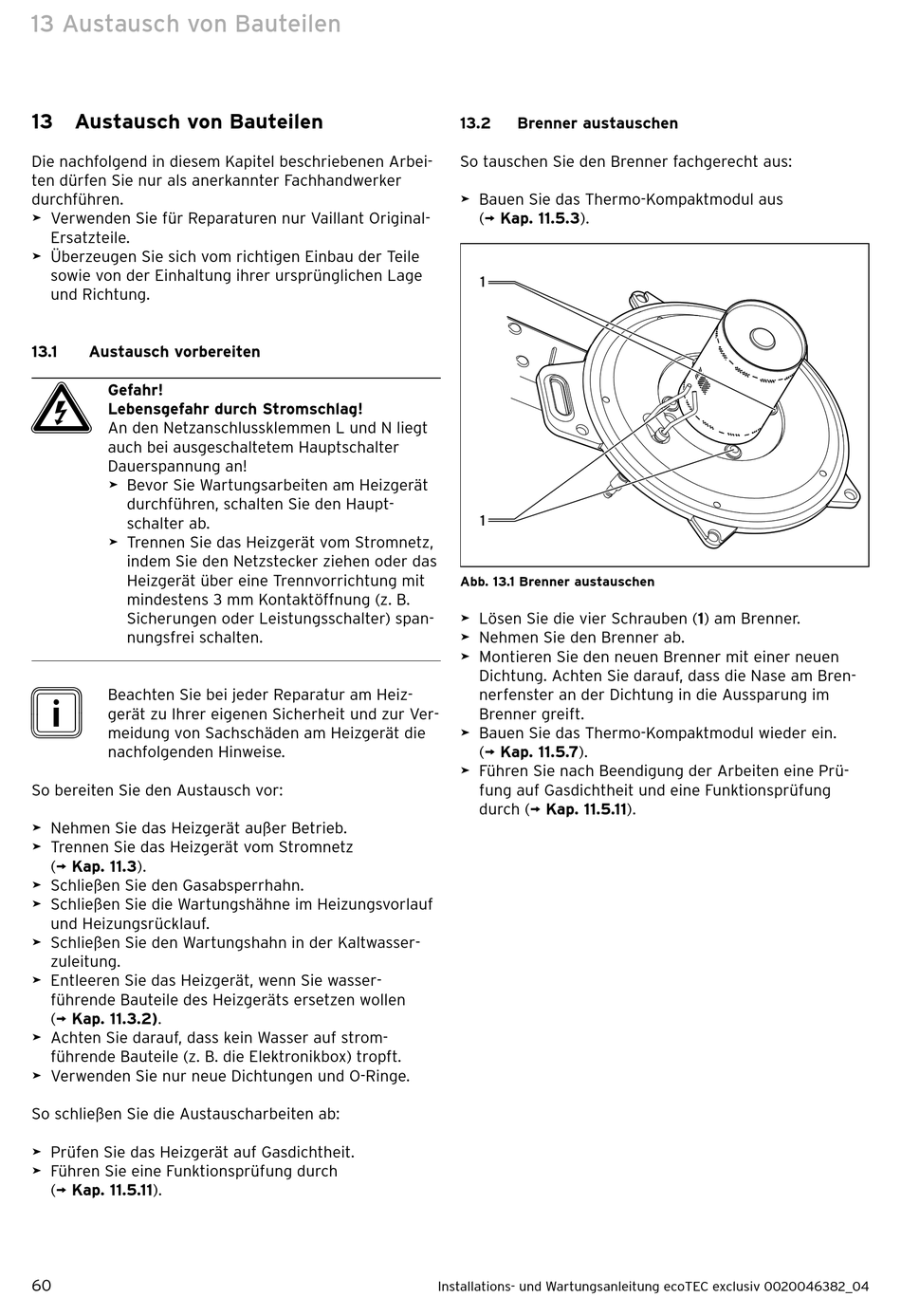

13 Austausch von Bauteilen

13 Austausch von Bauteilen
Die nachfolgend in diesem Kapitel beschriebenen Arbei-
ten dürfen Sie nur als anerkannter Fach handwerker
durchführen.
> Verwenden Sie für Reparaturen nur Vaillant Original-
Ersatz teile.
> Überzeugen Sie sich vom richtigen Einbau der Teile
sowie von der Einhaltung ihrer ursprünglichen Lage
und Richtung.
13.1

Austausch vorbereiten

e
Gefahr!
Lebensgefahr durch Stromschlag!
An den Netzanschlussklemmen L und N liegt
auch bei ausgeschaltetem Hauptschalter
Dauer spannung an!
> Bevor Sie Wartungsarbeiten am Heizgerät
durchführen, schalten Sie den Haupt-
schalter ab.
> Trennen Sie das Heizgerät vom Stromnetz,
indem Sie den Netzstecker ziehen oder das
Heizgerät über eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung (z. B.
Sicherungen oder Leistungsschalter) span-
nungsfrei schalten.
i
Beachten Sie bei jeder Reparatur am Heiz-
gerät zu Ihrer eigenen Sicherheit und zur Ver-
meidung von Sachschäden am Heizgerät die
nachfolgenden Hinweise.
So bereiten Sie den Austausch vor:
> Nehmen Sie das Heizgerät außer Betrieb.
> Trennen Sie das Heizgerät vom Stromnetz
(¬ Kap. 11.3).
> Schließen Sie den Gasabsperrhahn.
> Schließen Sie die Wartungshähne im Heizungsvorlauf
und Heizungsrücklauf.
> Schließen Sie den Wartungshahn in der Kaltwasser-
zuleitung.
> Entleeren Sie das Heizgerät, wenn Sie wasser-
führende Bauteile des Heizgeräts ersetzen wollen
(¬ Kap. 11.3.2).
> Achten Sie darauf, dass kein Wasser auf strom-
führende Bauteile (z. B. die Elektronikbox) tropft.
> Verwenden Sie nur neue Dichtungen und O-Ringe.
So schließen Sie die Austauscharbeiten ab:
> Prüfen Sie das Heizgerät auf Gasdichtheit.
> Führen Sie eine Funktionsprüfung durch
(¬ Kap. 11.5.11).
60
13.2

Brenner austauschen

So tauschen Sie den Brenner fachgerecht aus:
> Bauen Sie das Thermo-Kompaktmodul aus
(¬ Kap. 11.5.3).
1
1
Abb. 13.1 Brenner austauschen
> Lösen Sie die vier Schrauben (1) am Brenner.
> Nehmen Sie den Brenner ab.
> Montieren Sie den neuen Brenner mit einer neuen
Dichtung. Achten Sie darauf, dass die Nase am Bren-
nerfenster an der Dichtung in die Aussparung im
Brenner greift.
> Bauen Sie das Thermo-Kompaktmodul wieder ein.
(¬ Kap. 11.5.7).
> Führen Sie nach Beendigung der Arbeiten eine Prü-
fung auf Gasdichtheit und eine Funktionsprüfung
durch (¬ Kap. 11.5.11).
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046382_04
