9 Inbetriebnahme
3

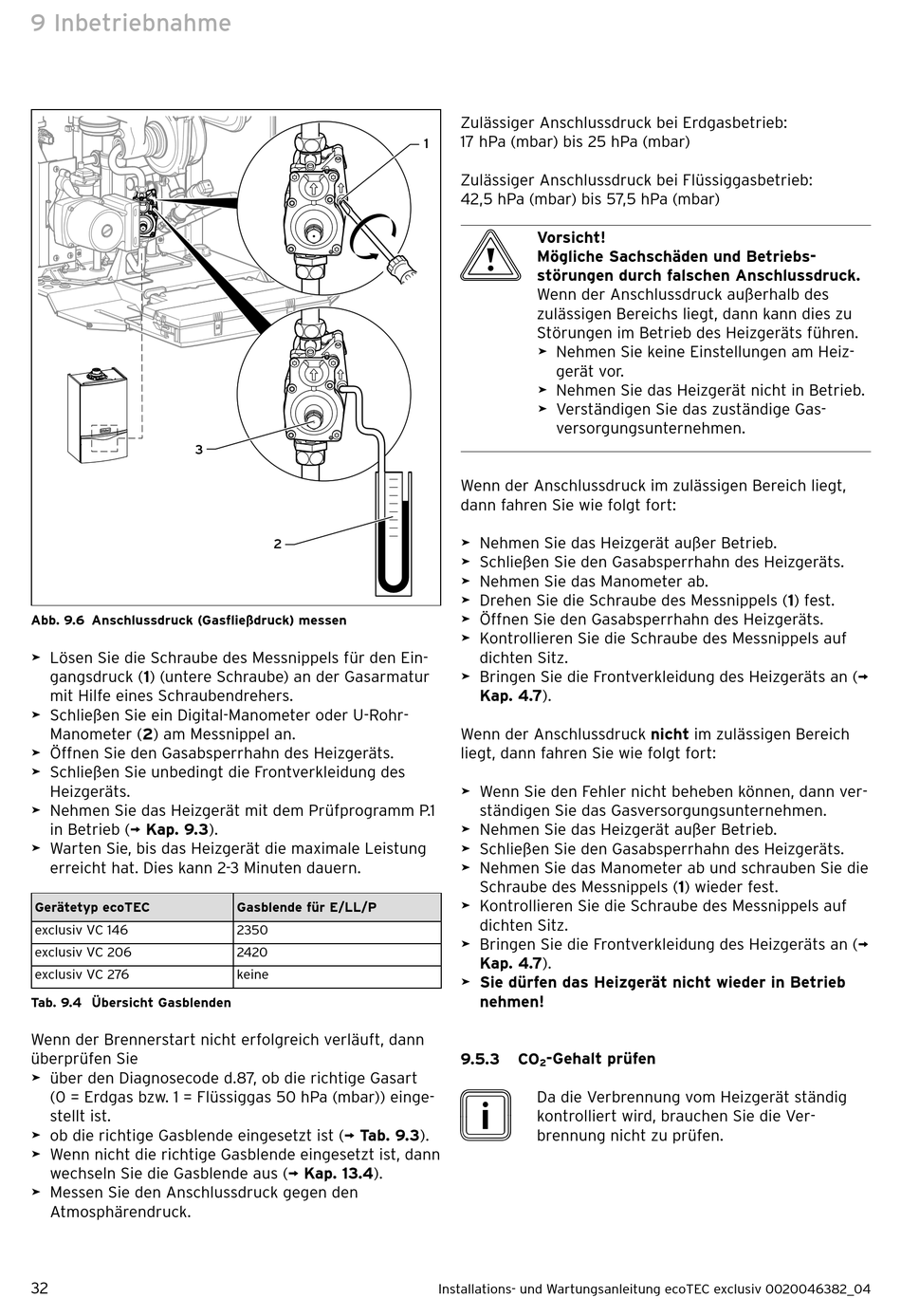

Abb. 9.6 Anschlussdruck (Gasfließdruck) messen
> Lösen Sie die Schraube des Messnippel s für den Ein-
gangsdruck (1) (untere Schraube) an der Gasarmatur
mit Hilfe eines Schraubendrehers.
> Schließen Sie ein Digital-Manometer oder U-Rohr-
Manometer (2) am Messnippel an.
> Öffnen Sie den Gasabsperrhahn des Heizgeräts.
> Schließen Sie unbedingt die Frontverkleidung des
Heizgeräts.
> Nehmen Sie das Heizgerät mit dem Prüfprogramm P.1
in Betrieb (¬ Kap. 9.3).
> Warten Sie, bis das Heizgerät die maximale Leistung
erreicht hat. Dies kann 2-3 Minuten dauern.
Gerätetyp ecoTEC
exclusiv VC 146
exclusiv VC 206
exclusiv VC 276
Tab. 9.4 Übersicht Gasblenden
Wenn der Brennerstart nicht erfolgreich verläuft, dann
überprüfen Sie
> über den Diagnosecode d.87, ob die richtige Gasart
(0 = Erdgas bzw. 1 = Flüssiggas 50 hPa (mbar)) einge-
stellt ist.
> ob die richtige Gasblende eingesetzt ist (¬ Tab. 9.3).
> Wenn nicht die richtige Gasblende eingesetzt ist, dann
wechseln Sie die Gasblende aus (¬ Kap. 13.4).
> Messen Sie den Anschlussdruck gegen den
Atmosphären druck.
32
2
Gasblende für E/LL/P
2350
2420
keine
Zulässiger Anschlussdruck bei Erdgasbetrieb:
17 hPa (mbar) bis 25 hPa (mbar)
1
Zulässiger Anschlussdruck bei Flüssiggasbetrieb:
42,5 hPa (mbar) bis 57,5 hPa (mbar)
b
Vorsicht!
Mögliche Sachschäden und Betriebs-
störungen durch falschen Anschlussdruck.
Wenn der Anschlussdruck außerhalb des
zulässigen Bereichs liegt, dann kann dies zu
Störungen im Betrieb des Heizgeräts führen.
> Nehmen Sie keine Einstellungen am Heiz-
gerät vor.
> Nehmen Sie das Heizgerät nicht in Betrieb.
> Verständigen Sie das zuständige Gas-
versorgungs unternehmen.
Wenn der Anschlussdruck im zulässigen Bereich liegt,
dann fahren Sie wie folgt fort:
> Nehmen Sie das Heizgerät außer Betrieb.
> Schließen Sie den Gasabsperrhahn des Heizgeräts.
> Nehmen Sie das Manometer ab.
> Drehen Sie die Schraube des Messnippel s (1) fest.
> Öffnen Sie den Gasabsperrhahn des Heizgeräts.
> Kontrollieren Sie die Schraube des Messnippel s auf
dichten Sitz.
> Bringen Sie die Frontverkleidung des Heizgeräts an (¬
Kap. 4.7).
Wenn der Anschlussdruck nicht im zulässigen Bereich
liegt, dann fahren Sie wie folgt fort:
> Wenn Sie den Fehler nicht beheben können, dann ver-
ständigen Sie das Gasversorgungsunter nehmen.
> Nehmen Sie das Heizgerät außer Betrieb.
> Schließen Sie den Gasabsperrhahn des Heizgeräts.
> Nehmen Sie das Manometer ab und schrauben Sie die
Schraube des Messnippel s (1) wieder fest.
> Kontrollieren Sie die Schraube des Messnippel s auf
dichten Sitz.
> Bringen Sie die Frontverkleidung des Heizgeräts an (¬
Kap. 4.7).
> Sie dürfen das Heizgerät nicht wieder in Betrieb
nehmen!
9.5.3
CO
-Gehalt prüfen
2
i
Da die Verbrennung vom Heizgerät ständig
kontrolliert wird, brauchen Sie die Ver-
brennung nicht zu prüfen.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046382_04
