13 Austausch von Bauteilen
1
2
3
4
5

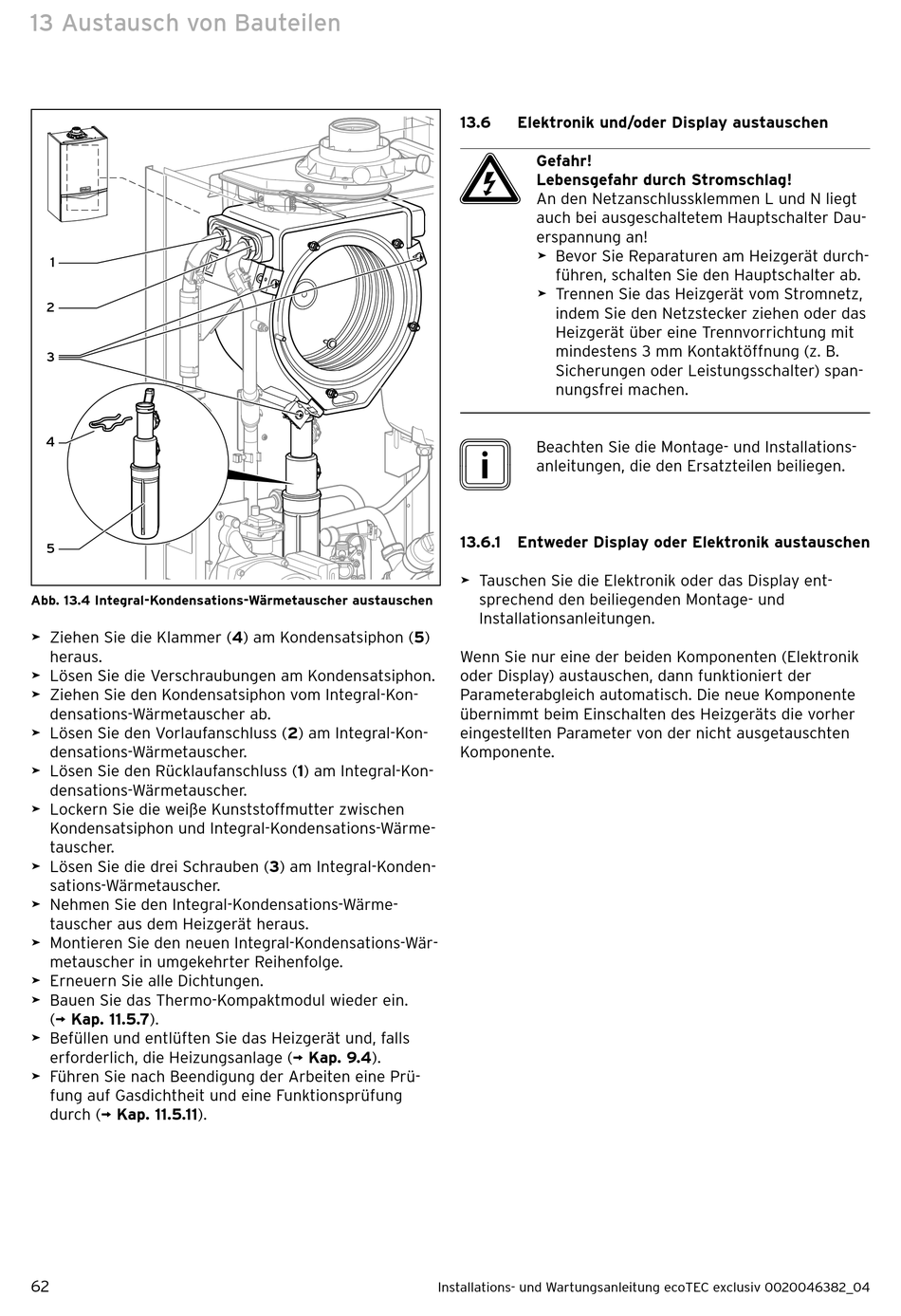

Abb. 13.4 Integral-Kondensations-Wärmetauscher austauschen
> Ziehen Sie die Klammer (4) am Kondensatsiphon (5)
heraus.
> Lösen Sie die Verschraubungen am Kondensat siphon.
> Ziehen Sie den Kondensat siphon vom Integral-Kon-
densations-Wärmetauscher ab.
> Lösen Sie den Vorlaufanschluss (2) am Integral-Kon-
densations-Wärmetauscher.
> Lösen Sie den Rücklaufanschluss (1) am Integral-Kon-
densations-Wärmetauscher.
> Lockern Sie die weiße Kunststoffmutter zwischen
Kondensat siphon und Integral-Kondensations-Wärme-
tauscher.
> Lösen Sie die drei Schrauben (3) am Integral-Konden-
sations-Wärmetauscher.
> Nehmen Sie den Integral-Kondensations-Wärme-
tauscher aus dem Heizgerät heraus.
> Montieren Sie den neuen Integral-Kondensations-Wär-
metauscher in umgekehrter Reihenfolge.
> Erneuern Sie alle Dichtungen.
> Bauen Sie das Thermo-Kompaktmodul wieder ein.
(¬ Kap. 11.5.7).
> Befüllen und entlüften Sie das Heizgerät und, falls
erforderlich, die Heizungsanlage (¬ Kap. 9.4).
> Führen Sie nach Beendigung der Arbeiten eine Prü-
fung auf Gasdichtheit und eine Funktionsprüfung
durch (¬ Kap. 11.5.11).
62
13.6
Elektronik und/oder Display austauschen
e
Gefahr!
Lebensgefahr durch Stromschlag!
An den Netzanschlussklemmen L und N liegt
auch bei ausgeschaltetem Hauptschalter Dau-
erspannung an!
> Bevor Sie Reparaturen am Heizgerät durch-
führen, schalten Sie den Haupt schalter ab.
> Trennen Sie das Heizgerät vom Stromnetz,
indem Sie den Netzstecker ziehen oder das
Heizgerät über eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung (z. B.
Sicherungen oder Leistungsschalter) span-
nungsfrei machen.
i
Beachten Sie die Montage- und Installations-
anleitungen, die den Ersatzteilen beiliegen.
13.6.1 Entweder Display oder Elektronik austauschen
> Tauschen Sie die Elektronik oder das Display ent-
sprechend den beiliegenden Montage- und
Installations anleitun gen.
Wenn Sie nur eine der beiden Komponenten (Elektronik
oder Display) austauschen, dann funktioniert der
Parameter abgleich automatisch. Die neue Komponente
übernimmt beim Einschalten des Heizgeräts die vorher
eingestellten Parameter von der nicht ausgetauschten
Kompo nente.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046382_04
