Vaillant ecoTEC exclusiv VC 146/4-7 Installations- Und Wartungsanleitung Seite 24

8 Elektrische Installation
X13
N
L
Speicher-
X11
X18
ladepumpe
rosa
X6
X1
X41
X22

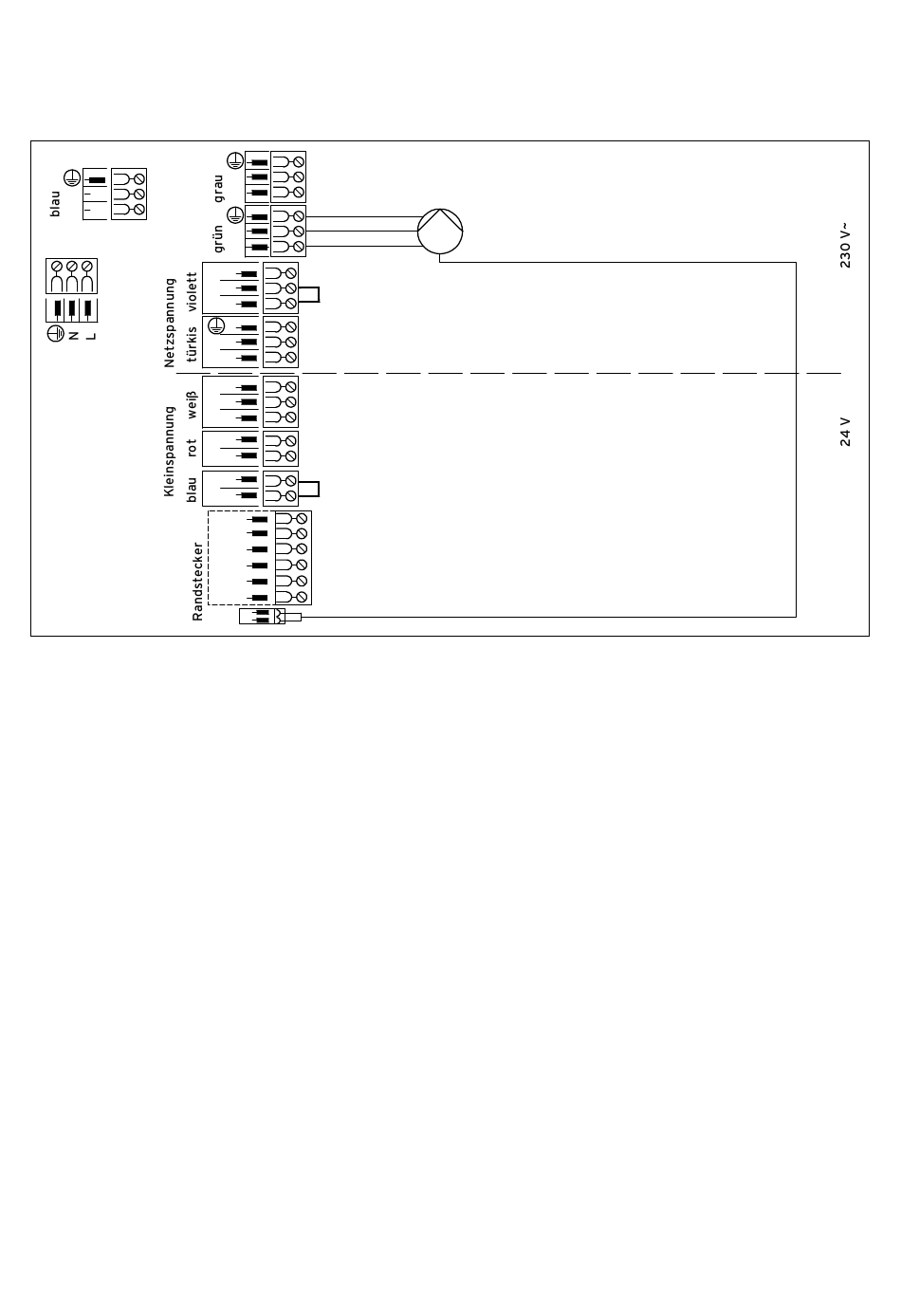

Abb. 8.4 Anschlussplan ecoTEC exclusiv (Forts.)
24
N
Zusatzrelais (einstellbar unter d.26)
L
N
L
5
Option ext. Regler/Raumthermostat 3-4
4
(Kontakt)
3
N
Netzeingang
L
9
Option ext. Regler/Raumthermostat 7-8-9
8
(stetig, analog)
7
+
Option Busanschluss (Regler/Raumth. digital)
-
2
Option Anlegethermostat
1
Masse
0
1
0
Masse
DCF
DCF-Anschluss
RF
Vorlauffühler (Option)
AF
Außenfühler
6 FB
Fernbedienung Zirkulationspumpe
Interne Hocheffizienz-Pumpe
Stecker für Reglerzubehör
VRC 4xx bzw. ZP-Steuerung
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046382_04
PWM Signal Pumpe
