9 Inbetriebnahme
Digitales Informations- und Analysesystem (DIA)
11

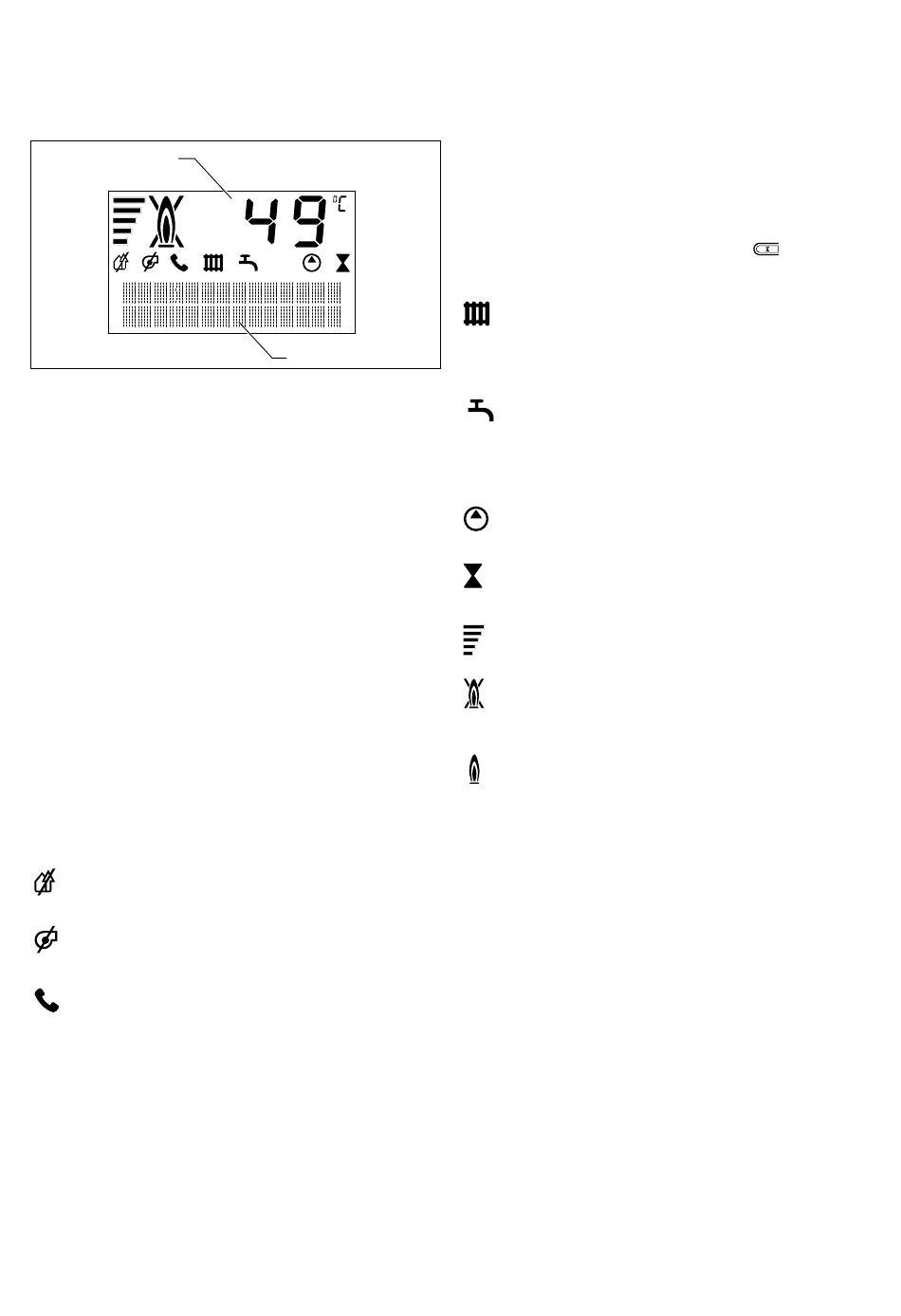

Abb. 9.2 Display ecoTEC exclusiv
Das ecoTEC exclusiv Heizgerät ist mit einem digitalen
Informa tions- und Ana lysesystem (DIA) ausgestattet.
Dieses System gibt Ihnen Informationen über den
Betriebs zustand des Heizgeräts und hilft Ihnen bei der
Inbetriebnahme.
Im normalen Betrieb des Heizgeräts zeigt das Display (1),
je nach Einstellung, entweder die aktuelle Heizungs-
vorlauftemperatur (im Beispiel 49 °C) oder den aktu-
ellen Wasserdruck der Heizungsanlage an. Im Fehlerfall
wird die Anzeige der Temperatur durch den jeweiligen
Fehlercode ersetzt. Zusätzlich zeigt das Display des
ecoTEC exclusiv ergänzende Informationen in einer Klar-
textanzeige an.
Anzeige der aktuellen Heizungsvorlauftempe ra tur,
11
des Fülldrucks der Heizungsanlage oder Anzeige
eines Status- oder Fehlercodes
Klartextanzeige
12
Darüber hinaus können Sie den angezeigten Sym-
bolen folgende Informationen entnehmen:
Störung in der Luft-/Abgasführung
Störung in der Luft-/Abgasführung
Nur in Verbindung mit vrnetDIALOG:
Solange das Symbol im Display erscheint, werden
die Vorlauftemperatur und die Warmwasser-
temperatur über das Zubehör vrnetDIALOG vor-
gegeben, d. h. das Heizgerät arbeitet mit anderen
Temperaturen, als an den Drehknöpfen (9) und
(10) ein gestellt sind.
26
12
9.2
Zur Inbetriebnahme oder Wartung des ecoTEC exclusiv
können Sie das Funktionsmenü benutzen, das es Ihnen
ermöglicht, einzelne Komponenten der Heizungsanlage
anzusteuern. (¬ Kap. 11.4).
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046382_04
Diese Betriebsart können Sie nur beenden
– durch vrnetDIALOG oder
– indem Sie die Temperatureinstellung an den
Drehknöpfen (9) oder (10) um mehr als
verändern.
Diese Betriebsart können Sie nicht beenden
– durch Drücken der Entstörtaste
– durch Aus- oder Einschalten des Heizgeräts.
Heizbetrieb aktiv
permanent an: Betriebsart Heizbetrieb
blinkt:
Brennersperrzeit aktiv
Warmwasserbereitung aktiv
permanent an: Betriebsart Speicherladung
(VC-Gerät) ist in Bereitschaft
blinkt:
Warmwasserspeicher wird
beheizt, Brenner ist an
Interne Heizungspumpe ist in Betrieb
Internes Gasventil wird angesteuert
Anzeige des momentanen Brenner-
Modulationsgrades (Balkenanzeige)
Flamme mit Kreuz:
Störung während des Brennerbetriebs;
Gerät ist abgeschaltet
Flamme ohne Kreuz:
Ordnungsgemäßer Brennerbetrieb
Funktionsmenü benutzen
5 K
(8) oder
