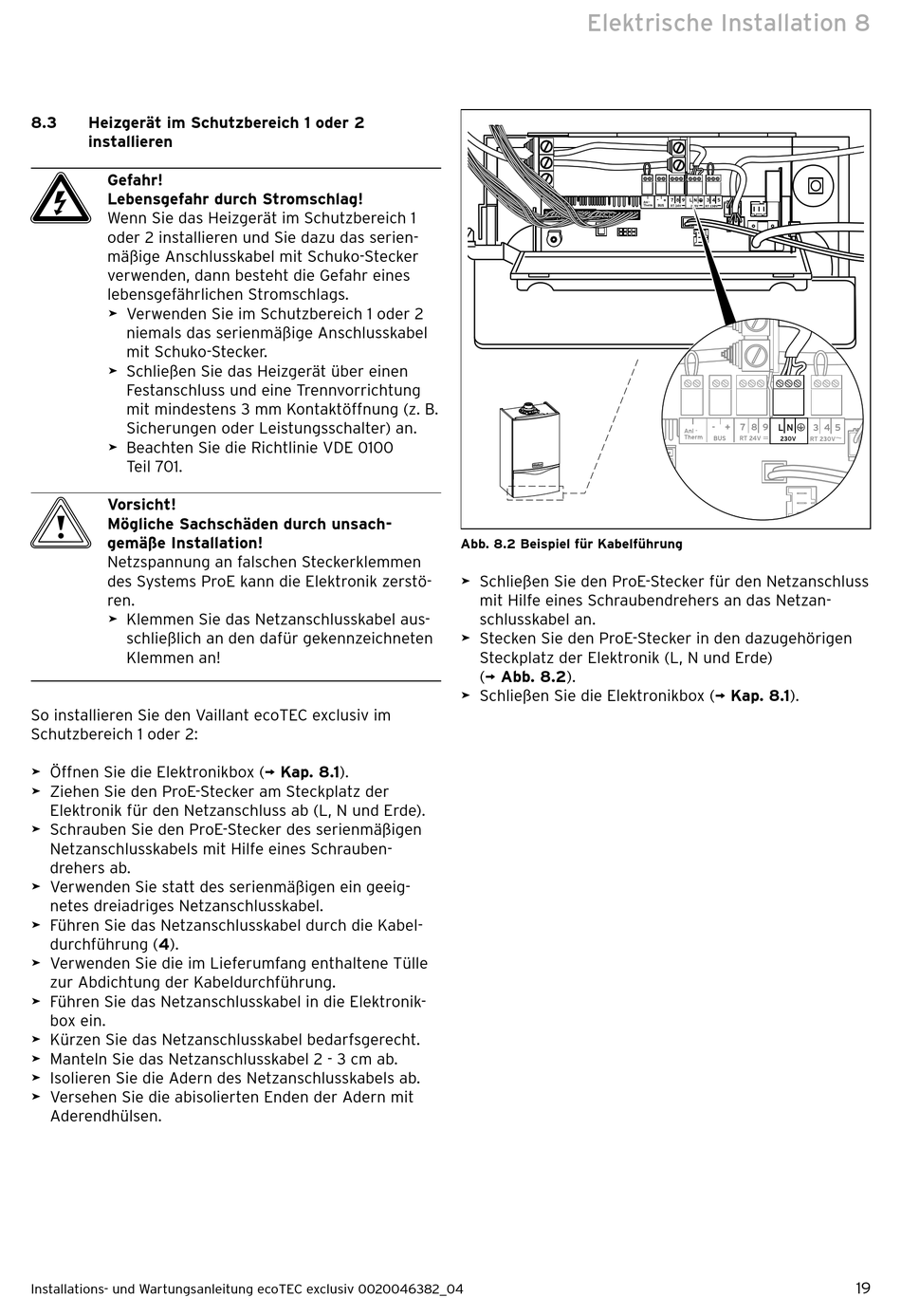

8.3
Heizgerät im Schutzbereich 1 oder 2
installieren
e
Gefahr!
Lebensgefahr durch Stromschlag!
Wenn Sie das Heizgerät im Schutzbereich 1
oder 2 installieren und Sie dazu das serien-
mäßige Anschlusskabel mit Schuko-Stecker
verwenden, dann besteht die Gefahr eines
lebensgefährlichen Stromschlags.
> Verwenden Sie im Schutzbereich 1 oder 2
niemals das serienmäßige Anschlusskabel
mit Schuko-Stecker.
> Schließen Sie das Heizgerät über einen
Festanschluss und eine Trennvorrichtung
mit mindestens 3 mm Kontaktöffnung (z. B.
Sicherungen oder Leistungsschalter) an.
> Beachten Sie die Richtlinie VDE 0100
Teil 701.
b
Vorsicht!
Mögliche Sachschäden durch unsach-
gemäße Installation!
Netzspannung an falschen Steckerklemmen
des Systems ProE kann die Elektronik zerstö-
ren.
> Klemmen Sie das Netzanschlusskabel aus-
schließlich an den dafür gekenn zeichneten
Klemmen an!
So installieren Sie den Vaillant ecoTEC exclusiv im
Schutzbereich 1 oder 2:
> Öffnen Sie die Elektronikbox (¬ Kap. 8.1).
> Ziehen Sie den ProE-Stecker am Steckplatz der
Elektronik für den Netzanschluss ab (L, N und Erde).
> Schrauben Sie den ProE-Stecker des serienmäßigen
Netzanschlusskabels mit Hilfe eines Schrauben-
drehers ab.
> Verwenden Sie statt des serienmäßigen ein geeig-
netes dreiadriges Netzanschluss kabel.
> Führen Sie das Netzanschlusskabel durch die Kabel-
durchführung (4).
> Verwenden Sie die im Lieferumfang enthaltene Tülle
zur Abdich tung der Kabel durch führung.
> Führen Sie das Netzanschlusskabel in die Elektronik-
box ein.
> Kürzen Sie das Netzanschluss kabel bedarfsgerecht.
> Manteln Sie das Netzanschluss kabel 2 - 3 cm ab.
> Isolieren Sie die Adern des Netzanschluss kabels ab.
> Versehen Sie die abisolierten Enden der Adern mit
Aderendhülsen.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046382_04
Elektrische Installation 8
Abb. 8.2 Beispiel für Kabelführung
> Schließen Sie den ProE-Stecker für den Netz anschluss
mit Hilfe eines Schraubendrehers an das Netzan-
schluss kabel an.
> Stecken Sie den ProE-Stecker in den dazugehörigen
Steckplatz der Elektronik (L, N und Erde)
(¬ Abb. 8.2).
> Schließen Sie die Elektronikbox (¬ Kap. 8.1).
-
+
7
8
9
L
N
3
4
5
BUS
-
+
7
8
9
L
N
3
4
BUS
5
19
