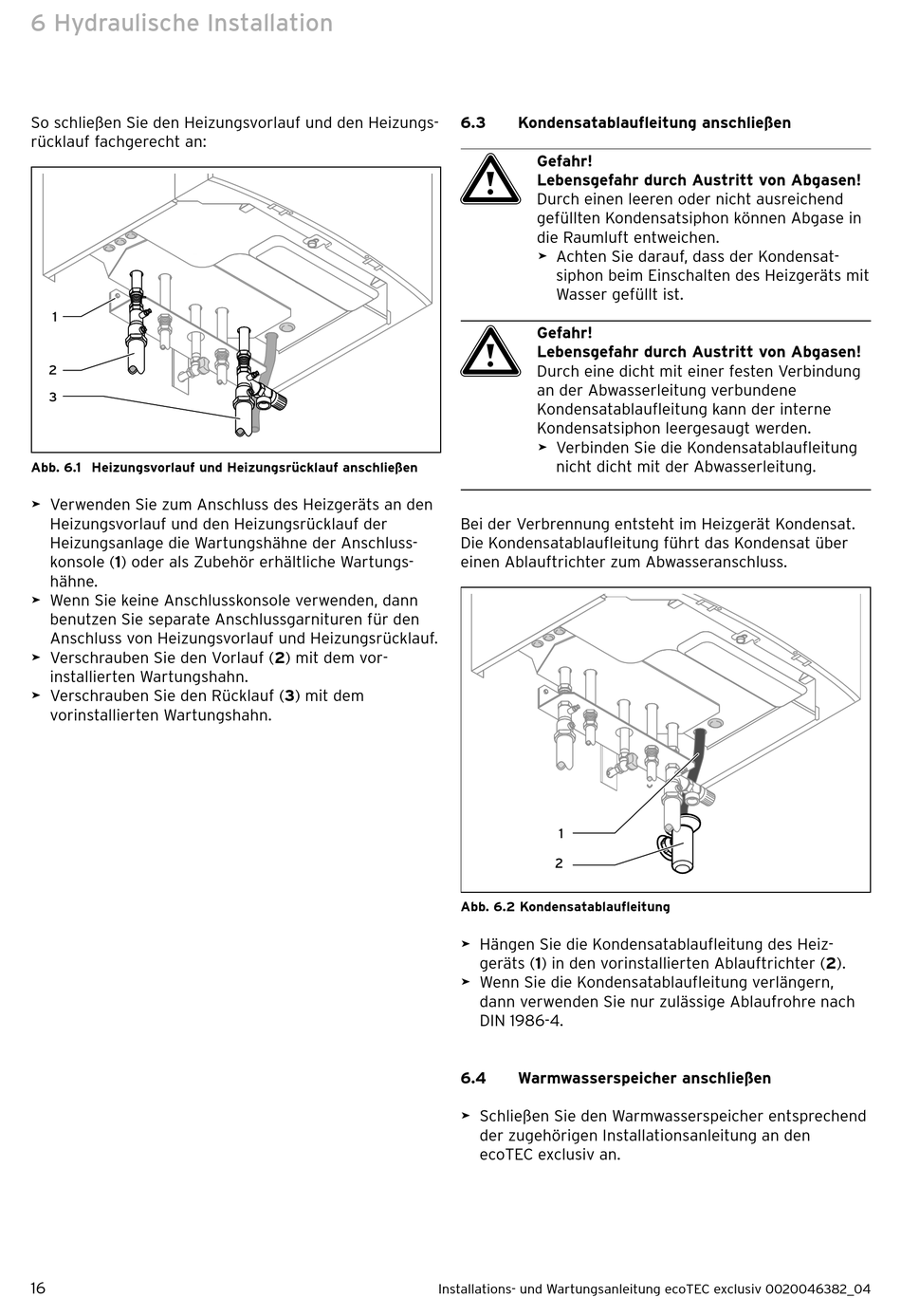

6 Hydraulische Installation
So schließen Sie den Heizungsvorlauf und den Heizungs-
rücklauf fachgerecht an:
1
2
3
Abb. 6.1 Heizungsvorlauf und Heizungsrücklauf anschließen
> Verwenden Sie zum Anschluss des Heizgeräts an den
Heizungsvorlauf und den Heizungsrücklauf der
Heizungs anlage die Wartungshähne der Anschluss-
konsole (1) oder als Zubehör erhältliche Wartungs-
hähne.
> Wenn Sie keine Anschlusskonsole verwenden, dann
benutzen Sie separate Anschlussgarnituren für den
Anschluss von Heizungsvorlauf und Heizungsrücklauf.
> Verschrauben Sie den Vorlauf (2) mit dem vor-
installierten Wartungshahn.
> Verschrauben Sie den Rücklauf (3) mit dem
vor insta llierten Wartungs hahn.
16
6.3
Kondensatablaufleitung anschließen
a
Gefahr!
Lebensgefahr durch Austritt von Abgasen!
Durch einen leeren oder nicht ausreichend
gefüllten Kondensatsiphon können Abgase in
die Raumluft ent weichen.
> Achten Sie darauf, dass der Kondensat-
siphon beim Einschalten des Heiz geräts mit
Wasser gefüllt ist.
a
Gefahr!
Lebensgefahr durch Austritt von Abgasen!
Durch eine dicht mit einer festen Verbindung
an der Abwasser leitung verbundene
Kondensat ablaufleitung kann der interne
Kondensat siphon leergesaugt werden.
> Verbinden Sie die Kondensatablaufleitung
nicht dicht mit der Abwasser leitung.
Bei der Verbrennung entsteht im Heizgerät Kondensat.
Die Kondensatablaufleitung führt das Kondensat über
einen Ablauftrichter zum Abwasser an schluss.
1
2
Abb. 6.2 Kondensatablaufleitung
> Hängen Sie die Kondensatablaufleitung des Heiz-
geräts (1) in den vorinstallierten Ablauf trichter (2).
> Wenn Sie die Kondensatablaufleitung ver längern,
dann verwenden Sie nur zulässige Ablauf rohre nach
DIN 1986-4.
6.4
Warmwasserspeicher anschließen
> Schließen Sie den Warmwasserspeicher entsprechend
der zugehörigen Installationsanleitung an den
ecoTEC exclusiv an.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046382_04
