Absperreinrichtungen sowie einen Füll- und Entlee-
rungshahn im Rücklauf ein.
2. Schließen Sie den Heizungsvorlauf am Heizungsvor-
lauf-Anschluss (1) an.
3. Schließen Sie den Heizungsrücklauf am Heizungsrück-
lauf-Anschluss (3) an.
4. Falls Sie keinen Warmwasserspeicher anschließen,
verschließen Sie den Anschluss (2) mit dem beiliegen-
den Verschlussstopfen.
5.7.2 Rücklauf Warmwasserspeicher anschließen
▶
Schließen Sie den Rücklauf eines Warmwasserspeichers
an den Heizungsrücklauf-Anschluss für hohe Rücklauf-
temperatur (1) an.
5.7.3 Kondensatablaufleitung anschließen
Gefahr!
Lebensgefahr durch Austritt von
Abgasen!
Die Kondensatablaufleitung des Siphons
darf nicht dicht mit einer Abwasserleitung
oder einem Ablauftrichter verbunden sein,
da sonst der interne Kondensatsiphon leer-
gesaugt werden kann und Abgas austreten
kann.
0020258614_02 ecoVIT exclusiv Installations- und Wartungsanleitung
▶

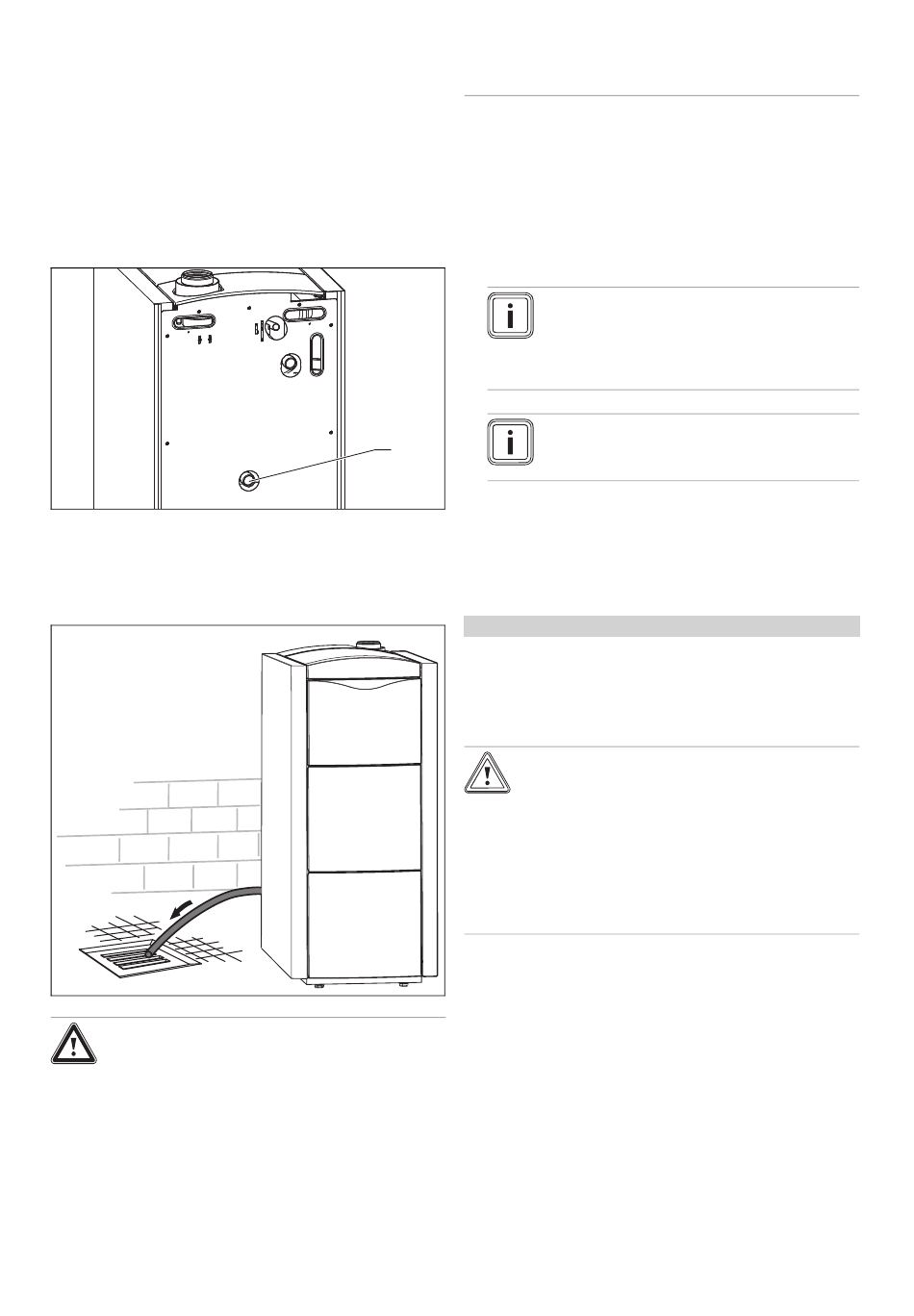

Verbinden Sie die Kondensatablaufleitung
nicht dicht mit der Abwasserleitung.
▶
Führen Sie die Kondensatablaufleitung zu einem Ablauf-
trichter oder zu einem Bodeneinlauf am Aufstellort.
▶
Verlegen Sie die Kondensatablaufleitung ab dem Kon-
densatablauf des Produkts mit Gefälle und ohne Knicks-
tellen. Ansonsten steigt das Kondensat im Siphon an und
es kommt zu einer Störung.
▶
Prüfen Sie, ob das Kondensat ordnungsgemäß abgeleitet
wird.
Hinweis
Wenn bei der Installation die bauseitige Kon-
densatablaufleitung verlängert werden muss,
dann dürfen Sie nur kondensatbeständige Ab-
laufrohre verwenden.
Hinweis
Sie können eine Kondensatpumpe als Zu-
1
behör beziehen.
5.8 Luft-Abgas-System montieren und
anschließen
1. Entnehmen Sie die verwendbaren Luft-Abgas-Führun-
gen der beigefügten Montageanleitung Luft-Abgas-Füh-
rung.
Bedingung: VKK 476/4; VKK 656/4
▶
Demontieren Sie die obere Verkleidung. (→ Seite 10)
▶
Demontieren Sie die Abdeckplatte. (→ Seite 10)
▶
Installieren Sie das Zwischenstück 80/125 mm mit
Messöffnungen zur Luft-Abgas-Messung.
Vorsicht!
Vergiftungsgefahr durch austretende Ab-
gase!
Fette auf Mineralölbasis können die Dichtun-
gen beschädigen.
▶
Verwenden Sie zur Montageerleichterung
statt Fette ausschließlich Wasser oder
handelsübliche Schmierseife.
2. Montieren Sie die Luft-Abgas-Führung mit Hilfe der
Montageanleitung.
